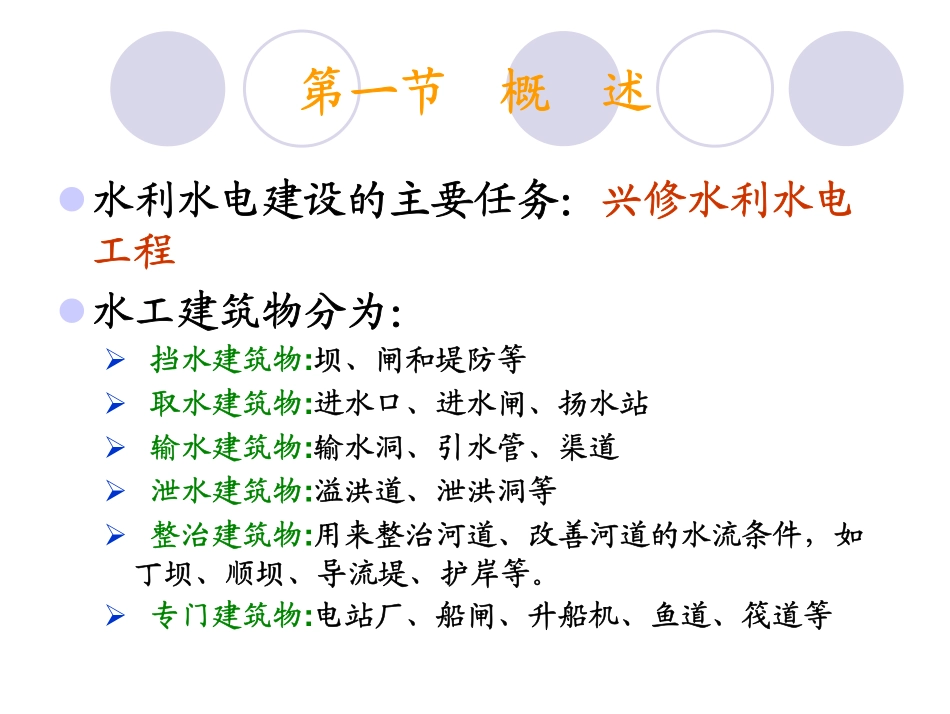

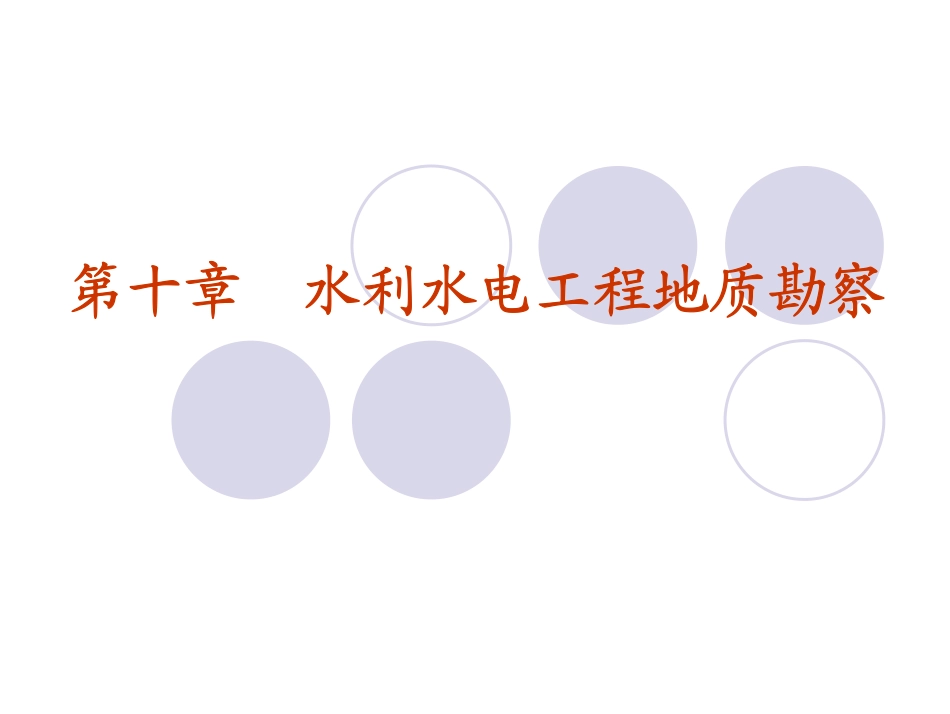

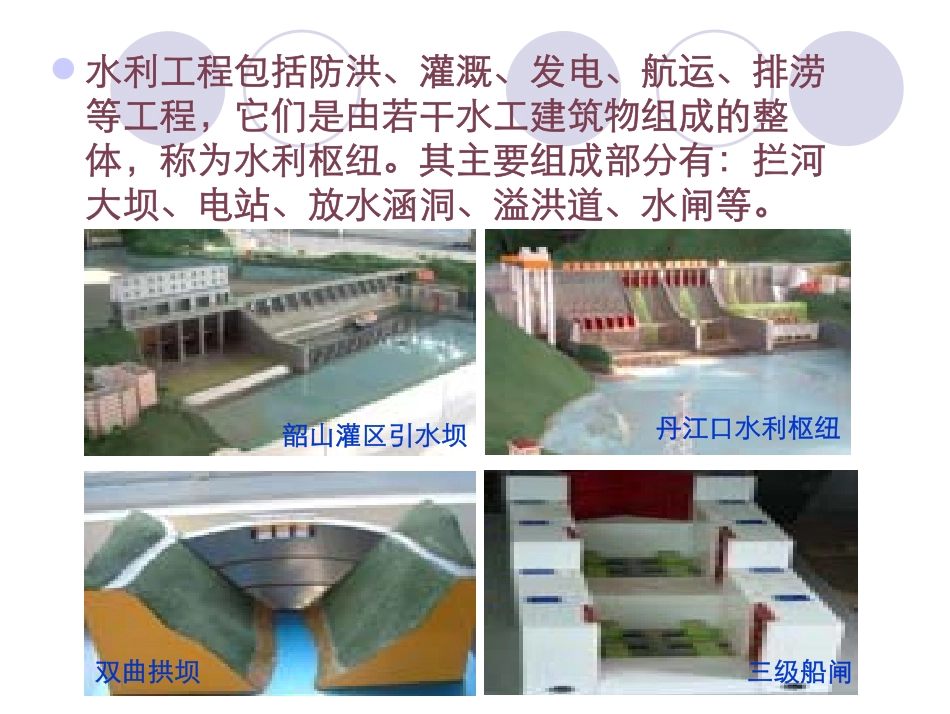

第十章水利水电工程地质勘察第一节概述�水利水电建设的主要任务：兴修水利水电工程�水工建筑物分为：�挡水建筑物:坝、闸和堤防等�取水建筑物:进水口、进水闸、扬水站�输水建筑物:输水洞、引水管、渠道�泄水建筑物:溢洪道、泄洪洞等�整治建筑物:用来整治河道、改善河道的水流条件，如丁坝、顺坝、导流堤、护岸等。�专门建筑物:电站厂、船闸、升船机、鱼道、筏道等�水利工程包括防洪、灌溉、发电、航运、排涝等工程，它们是由若干水工建筑物组成的整体，称为水利枢纽。其主要组成部分有：拦河大坝、电站、放水涵洞、溢洪道、水闸等。韶山灌区引水坝丹江口水利枢纽双曲拱坝三级船闸三峡工程旅游景点图�水利水电工程不同于其他建筑工程的表现：1）由许多不同类型建筑物构成，对地质体的要求也会不同；2）对地质环境的作用主要是水体，且影响范围广，会产生一些其他类型建筑不具有的特别的工程地质问题。�马尔帕塞薄拱坝，坝高60m，坝基为片麻岩，1959年左坝肩沿一个倾斜的软弱面滑动，造成溃坝惨剧，500余人丧生。�瓦依昂双曲拱坝，坝高261.6米，坝基为断裂十分发育的灰岩。1963年大坝上游左岸山体发生大滑坡，约有2.7-3.0亿立米的岩体突然下塌，水库中有5000万立米的水被挤出，击起250米高的巨大水浪，高150米的洪波溢过坝顶，死亡3000余人。第二节坝区工程地质�土石坝泛指由当地土料、石料或混合料，经过抛填、辗压等方法堆筑成的挡水坝。当坝体材料以土和砂砾为主时，称土坝、以石渣、卵石、爆破石料为主时，称堆石坝；当两类当地材料均占相当比例时，称土石混合坝。�重力坝主要依靠坝体自身重量在滑动面上产生的抗滑力来抵消坝前水压力以满足稳定的要求。�拱坝是在平面上呈凸向上游的拱形挡水建筑物，借助拱的作用将水压力的全部或部分传给河谷两岸的基岩。�支墩坝是由向上游倾斜的挡水盖板和支撑盖板的多个支墩组成的，水压力由盖板经支墩传给地基。1.土石坝对地质、地形条件的要求土石坝是由散体材料经碾压填筑而成，坝坡平缓，体积庞大，底宽较大，对地基底压应力较小。同时坝体堆筑材料之间没有胶结材料，坝体是柔性的，允许产生较大的变形。故它对坝基工程地质地形条件的要求较低，在土质地基和岩石地基上均可兴建。但是，对下列地质情况需特别注意研究和处理：岩石地基：强烈喀斯特岩体、大的断层破碎带、强透水和抗剪强度低的软弱夹层、泥化夹层的岩体、基岩起伏太大的岩体。土质地基：(1)深厚砂砾石层；(2)软土；(3)湿陷性黄土；(4)疏松砂土及少粘性土(粘粒含量小于15％)；(5)岩溶，即含大量可溶岩类土；(6)透水坝基下游坝趾处有连续的透水性较差的覆盖层。一、水坝特点及其对工程地质条件的要求土石坝适用于各种地形条件，在布设的时候应注意下列原则：(1)坝址附近在地形上最好有天然垭口以便布置溢洪道，或是有利于布置侧槽式溢洪道、溢洪洞的地形地质条件。(2)土石坝是当地材料坝，坝区附近有足够数量的、合乎质量标准又易于开采运输的粘土、砂砾石或堆石料。小浪底水库大坝高154米，总填筑量5185万立方米，是我国迄今为止最大的土石坝。2.重力坝对地质、地形条件的要求重力坝是依靠坝身自重与地基间产生足够大的摩阻力来保持其稳定，故对地基要求比土石坝高，一般都修在岩基上，低坝也要修在较好的土质地基上。1）具有足够的抗滑能力，能满足抗滑稳定要求。2）坝基应有足够的抗压强度和与坝体混凝土相适应的弹性模量，其均匀性和完整性也应较好，能承受坝体传来的巨大压力，不致产生过大的变形或不均匀变形，否则坝体内会产生较大的拉应力，使坝体裂开，甚至毁坏。3）坝基(肩)应有良好的抗渗性，在库水上下游水头差作用下不发生大量渗漏，不产生过大的扬压力，也不会产生岩体的软化、泥化和软弱夹层、断层破碎带的渗透变形。4）重力坝对地形适应性好，但两岸山坡岩体必须稳定，没有难以处理的滑坡体和潜在的不稳定的滑移体。5）重力坝可以从坝顶宣泄大量洪水，下游河床岩体应具有对高速水流的抗冲能力，以免冲刷坑向上游扩展，威胁大坝安全。6）坝区附近应有足够的、合乎要求的混凝土骨料或石料。三峡大坝三峡双线五级连续船闸三峡工程综合效益：防洪...
