预装式(模块化)变电站介绍与应用VIP免费

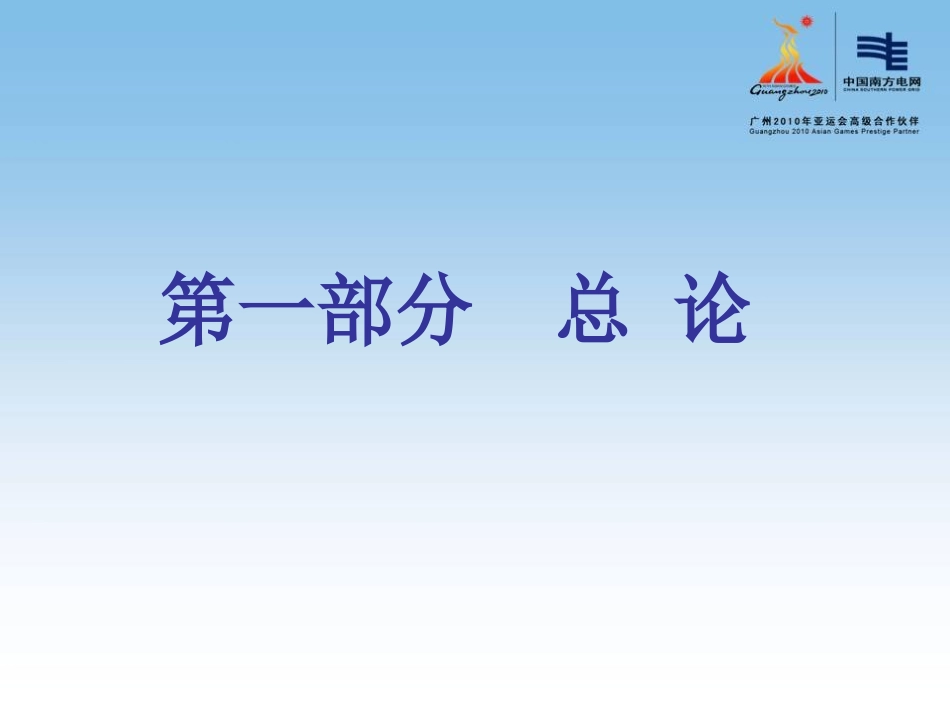

第一部分总论标准设计的意义和主要原则标准设计的意义和主要原则•意义：•提供了紧凑型、“紧凑型+数字化”变电站建设的技术路线和技术方案；•提供了集成化、模块化、灵活快速、可靠先进的新型的变电站建设模式。•主要原则：•设计标准模块；•对贵州电网常用组合，进行方案设计。110kV、35kV紧凑型变电站技术特点110kV、35kV紧凑型变电站技术特点采用预装式箱变方案。预装式箱变方案为一种成套解决方案，其内部集成了一次开关设备、继电保护设备、交直流电源设备、自动化监控系统、通信设备等，并集成了照明系统、环境控制系统等辅助系统。为适应运输要求，预装式箱变可以在工厂内模块化分割，现场模块化拼装。110kV紧凑型变电站技术特点110kV紧凑型变电站技术特点预装式箱体35kV紧凑型变电站技术特点35kV紧凑型变电站技术特点预装式箱体110kV紧凑型变电站组合方案表110kV紧凑型变电站组合方案表35kV紧凑型变电站组合方案表35kV紧凑型变电站组合方案表第二部分110kV紧凑型变电站主变压器：远景3台。单台容量50MVA。110kV：远景采用单母线分段、扩大内桥或线变组接线。出线2/4回。35kV：采用单母线分段接线。出线12回。10kV：采用单母线四分段接线。出线36回。短路电流控制水平：110kV电压等级：31.5kA；35kV电压等级：25kA；10kV电压等级：20kA。设备短路电流选择水平：110kV、35kV和10kV电压等级均按31.5kA设计。2）35kV户内配电装置模块110kV户外GIS设备：选用光学电子式互感器或有源电子式互感器，配置：OCVT/OCT/ECVT/ECT/EVT。110kV户外PASS设备：因其结构紧凑特殊，设备供应厂家还没有配合安装过电流电压一体化的电子式互感器经验，因此推荐配置有源电子式电流互感器/电压互感器：ECT/EVT。10/35kV系统：推荐采用低功率输出的电子式互感器。方案一：采用IEEE1588对时，将对时网、SMV网与GOOSE网统一组网；方案二：站控层设备采用SNTP对时方式，间隔层设备采用IRIG-B（DC）对时。全站智能终端采用光纤B码对时，全站合并单元采用光纤秒脉冲同步。为提高变电站控制操作的自动化程度和可靠性，设置程序化控制功能---由计算机、智能电子装置等按照严格的操作条件、规范的操作顺序，代替人工完成一系列的设备倒闸操作任务。需注意，要达到全站程序化控制，则35kV、10kV开关柜内隔离开关及手车必须具有电动操作功能，否则只能实现110kV电压等级程序化控制。35kV、10kV部分按常规配置保护测控一体化装置；110kV及主变部分均考虑有采用保护测控一体化装置的方案。同时按《贵州电网数字化变电站技术标准（初稿）》的意见，又考虑了保护、测控装置独立配置的方案。采用交直流一体化电源系统，将全站的站用电源系统进行全面整合。避免了直流蓄电池及充电装置的重复配置。交流电源系统与直流电源系统一体监控，实现站用电源安全化、网络化、智能化、一体化，适应智能电网的发展趋势。方案一：保护装置采样值采用IEC61850-9-2标准点对点传输；方案二：保护装置采样值采用IEC61850-9-2标准网络化传输。对于一次设备实现广泛的在线监测，实现设备由“定期检修”转变为“状态检修”，减少设备停电检修的几率和时间，减少运行成本，进一步降低变电站全寿命周期成本。全站设一套图像监视及安全警卫系统。对全站主要电气设备、关键设备安装地点以及周围环境进行全天候的图像监控，满足电力系统安全生产的要求。图像监视及安全警卫系统生产厂家需与预装箱体生产厂家配合，完成箱体内相关设备的设计、调试及安装。全站设置一套火灾自动报警及控制系统。在主变、各预装箱体内和站内主要建筑防火区，均设火灾报警装置。火灾信息通过传感探测器，传送至电气二次设备室的火灾报警控制屏上，并可同时发出火灾声光报警。火灾自动报警及控制系统生产厂家需与预装箱体生产厂家配合，完成箱体内相关设备的设计、调试及安装。第三部分35kV紧凑型变电站主变压器：远景2台。单台容量5000kVA。35kV：采用单母线分段、内桥接线。出线2/4回。10kV：采用单母线分段接线。出线20回。短路电流控制水平：35kV电压等级：25kA；10kV电压等级：20kA。设备短路电流选择水平：35kV和10kV电压等级均按25kA设计。第四部分紧凑型变电站应用远近期规模结合箱体拼接方式进出线方式设备招标技术协议签订消防配合
