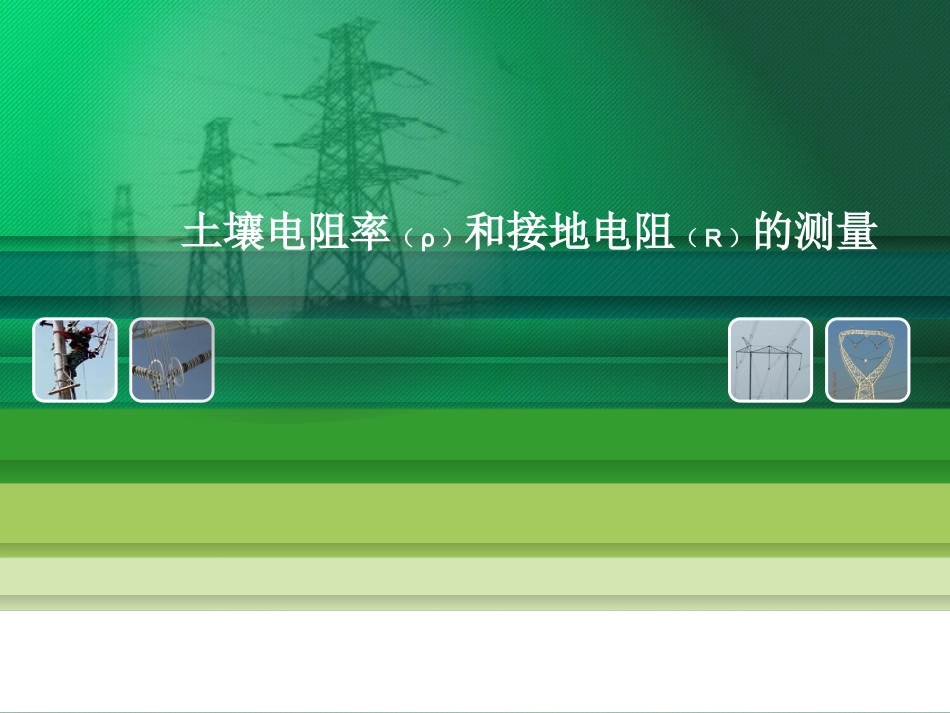

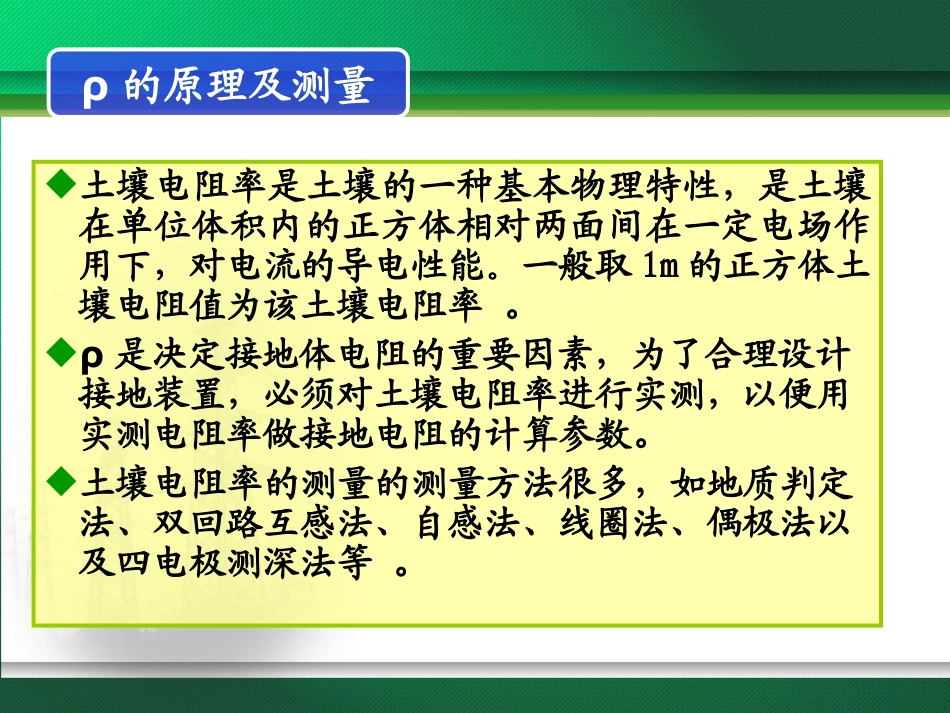

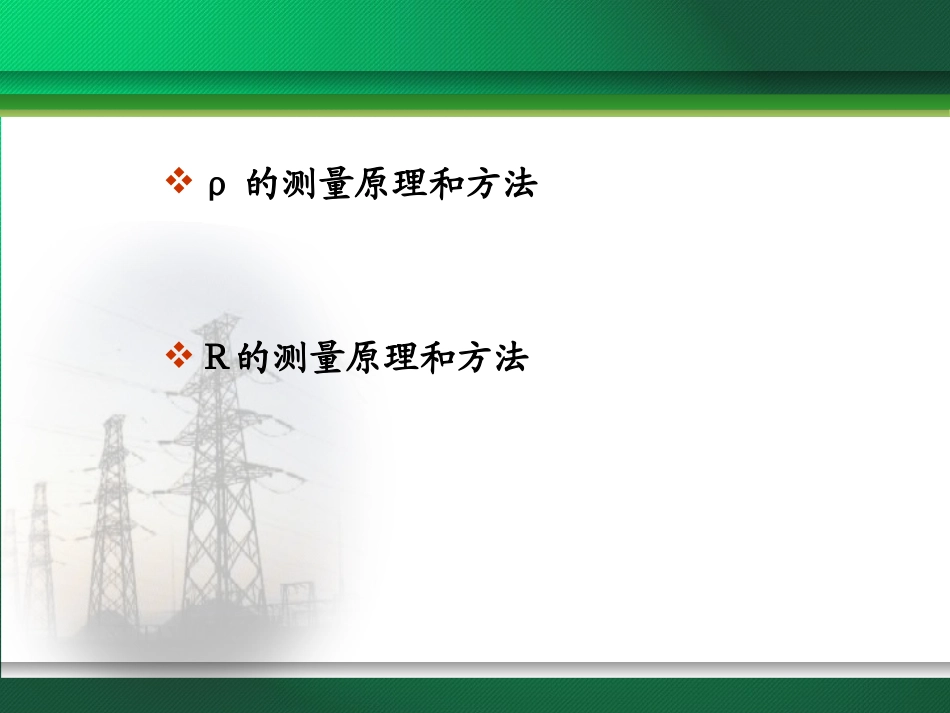

土壤电阻率（ρ）和接地电阻（R）的测量ρ的测量原理和方法Ｒ的测量原理和方法土壤电阻率是土壤的一种基本物理特性，是土壤在单位体积内的正方体相对两面间在一定电场作用下，对电流的导电性能。一般取1m的正方体土壤电阻值为该土壤电阻率。ρ是决定接地体电阻的重要因素，为了合理设计接地装置，必须对土壤电阻率进行实测，以便用实测电阻率做接地电阻的计算参数。土壤电阻率的测量的测量方法很多，如地质判定法、双回路互感法、自感法、线圈法、偶极法以及四电极测深法等。ρ的原理及测量四极电测深法通过实践检验，其准确性，完全能满足工程计算要求，这种测量方法所需仪表设备少，操作简单成为工程设计中的一种常用的方法。因此，推荐采用四电极测深法测量ρ。测试布极方法如图B.1所示（测试仪表以ZC—8型接地电阻测量仪为例）ρ的测量方法注意事项：a的取值为接地体的埋设深度a一般取5m，对于基础较深的大楼其基础作为接地体一部分的，则a可取10m。四根极棒布设在一条直线上，极棒的间距相等为a。接线时，将仪表上的P2、C2接线端子间的短路片断开。极棒与仪表上接线端子的连接顺序不能颠倒。各极棒的打入地下深度不应超过极棒间距a的1/20。为避免地下埋设的金属物对测量造成的干扰，在了解地下金属物位置的情况下，可将接地棒排列方向与地下金属物（管道）走向呈垂直状态。ρ的测量方法测量结果计算：•式中：ρ－土壤电阻率（Ω·m）；•Ｒ－所测电阻（Ω）；•ａ－测试电极间距（m）•ｂ－测试电极入地深度（m）当测试电极入地深度ｂ不超过0.2ａ时，可假定ｂ＝0，则计算公式可简化为：ρ的测量方法土壤电阻率应在干燥季节或天气晴朗多日后进行，因此土壤电阻率应是所测的土壤电阻率数据中最大的值，为此应按下列公式进行季节修正：ρ的测量方法接地电阻及其测量接地电阻：定义：电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限大远处的大地电阻。测量原理：使接地电阻测量仪、架空地线、接地装置及大地之间构成一个测量回路，从而得出接地电阻。接地电阻的测量一般都用交流电进行测量，以避免直流电引起的化学极作用，影响测量结果的准确性。接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。接地电阻的测量方法很多，这里介绍目前应用最普遍的ZC—8型接地电阻测量仪的技术特点及其使用方法。接地电阻的测量方法ZC—8型测试仪技术特点和使用方法：ZC—8型测试仪的技术特点:(1)在仪器的检流计回路内，接入了电容C1，使在测试时不受土壤电解电流的影响。(2)发电机输出频率为110～115Hz，并采用了由BG、D等组成的相敏整流环节，以避免市电杂散电流对测试的影响。(3)制造厂生产的仪器，如果设有4个端钮的，还可用来测量土壤电阻率。该仪器还分B组和T组两种类型，B组适用于普通气候条件，T组适用于亚热带的气候条件，即可适合在环境温度为0～50℃和相对湿度为98%以下的气候条件使用。接地电阻的测量方法接地电阻的测量方法ZC—8型测试仪测量简单接地体的接地电阻的操作程序:(1)使被接地极E′、电位探测针P′和电流探测针C′，依直线彼此相距20m插入地中，且电位探测针P′插于接地极E′和电流探测针C′之间(如图1所示)。(2)用专用导线将各极与测试仪的相应端子连接，即E′接E、P′接P和C′接C。(3)将仪表放于水平位置，检查检流计的指针是否指于中心线上(即零线)，否则可用零位调整器将其调正指于中心线。(4)测量开始，先将倍率开关S置于最大倍率，慢慢转动发电机的手柄，同时旋动“测量标度盘”使检流计的指针指于中心线。然后逐渐加快手柄的转速，使其达到120r/min以上，调整“测量标度盘”使指针指于中心线上.(5)如“测量标度盘”的读数小于1时，应将“倍率开关”置于较小倍数，再重新调整“测量标度盘”，以得到正确读数。(6)用“测量标度盘”的读数乘以倍率标度的倍数，即为所测的接地电阻值。接地电阻的测量方法档位（0.1，1，10）
