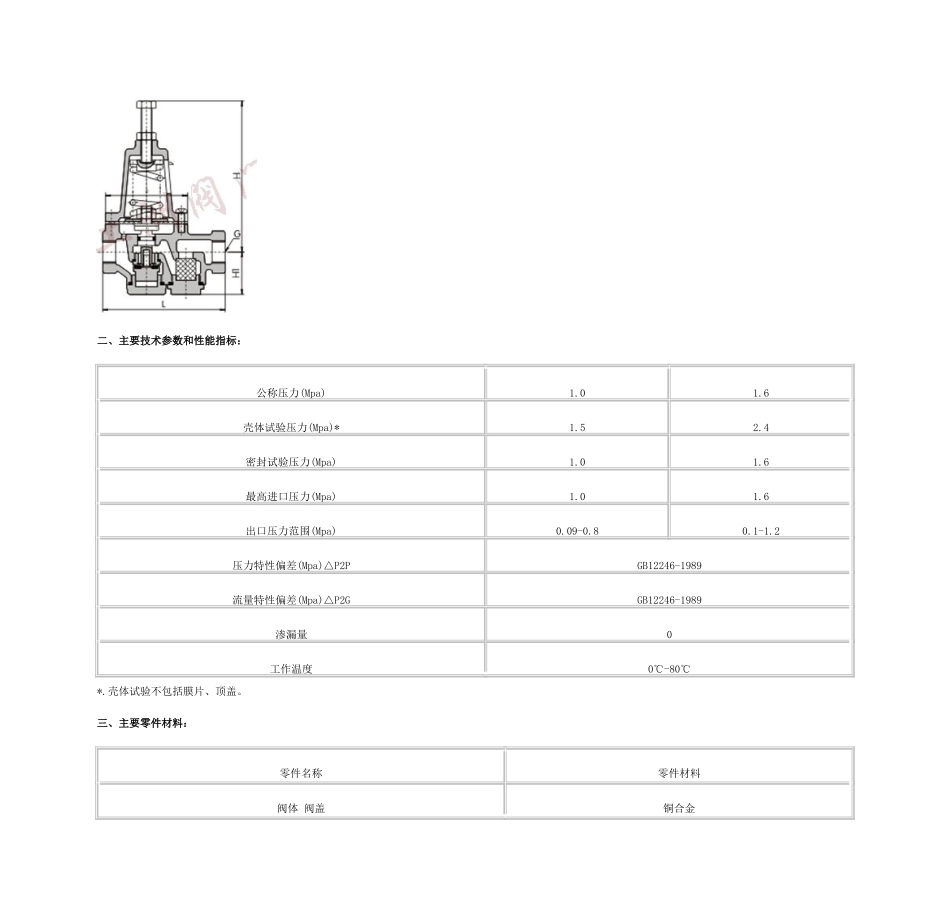

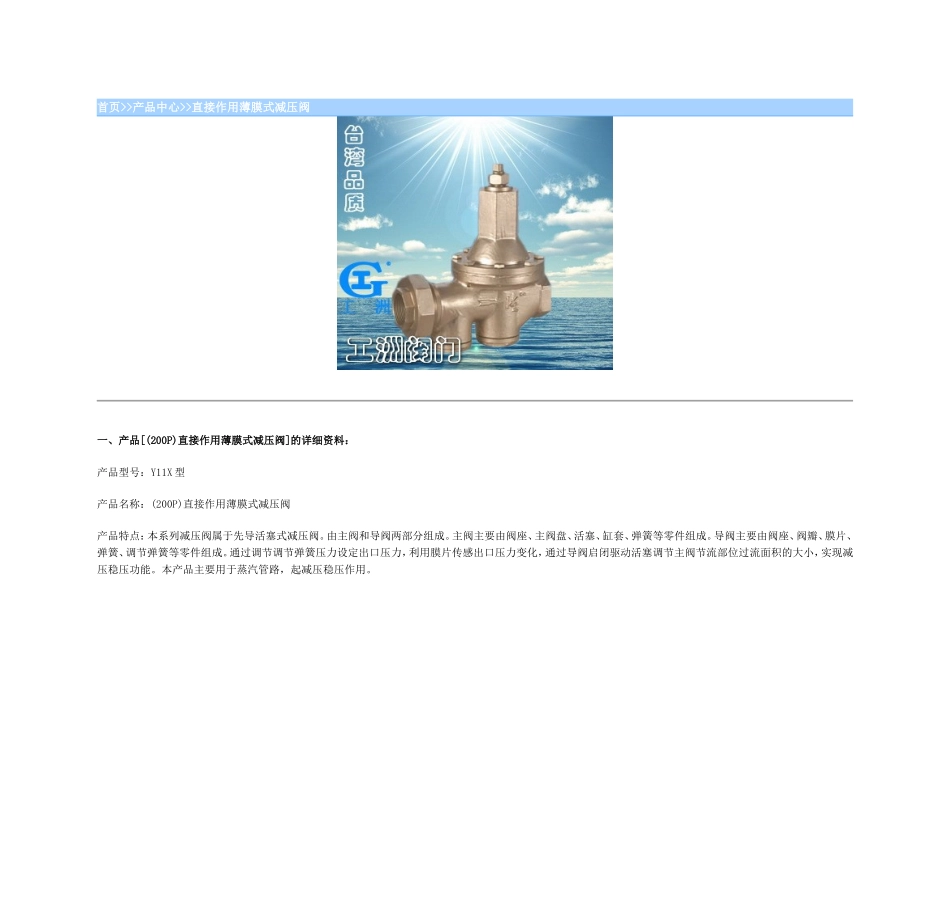

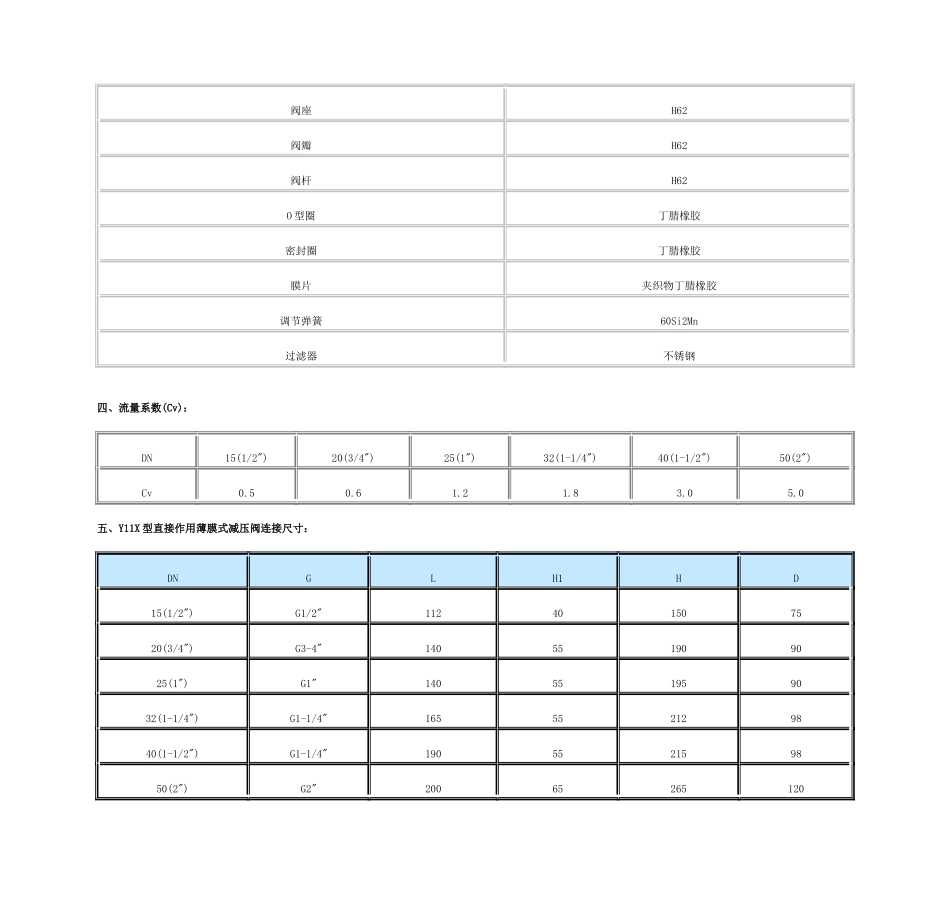

首页>>产品中心>>直接作用薄膜式减压阀一、产品[(200P)直接作用薄膜式减压阀]的详细资料：产品型号：Y11X型产品名称：(200P)直接作用薄膜式减压阀产品特点：本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，起减压稳压作用。二、主要技术参数和性能指标：*.壳体试验不包括膜片、顶盖。三、主要零件材料：零件名称零件材料阀体阀盖铜合金公称压力(Mpa)1.01.6壳体试验压力(Mpa)*1.52.4密封试验压力(Mpa)1.01.6最高进口压力(Mpa)1.01.6出口压力范围(Mpa)0.09-0.80.1-1.2压力特性偏差(Mpa)△P2PGB12246-1989流量特性偏差(Mpa)△P2GGB12246-1989渗漏量0工作温度0℃-80℃阀座H62阀瓣H62阀杆H62O型圈丁腈橡胶密封圈丁腈橡胶膜片夹织物丁腈橡胶调节弹簧60Si2Mn过滤器不锈钢四、流量系数(Cv)：DN15(1/2")20(3/4")25(1")32(1-1/4")40(1-1/2")50(2")Cv0.50.61.21.83.05.0五、Y11X型直接作用薄膜式减压阀连接尺寸：DNGLH1HD15(1/2")G1/2"112401507520(3/4")G3-4"140551909025(1")G1"140551959032(1-1/4")G1-1/4"165552129840(1-1/2")G1-1/4"190552159850(2")G2"20065265120订货须知：一、①Y11X型直接作用薄膜式减压阀产品名称与型号②Y11X型直接作用薄膜式减压阀口径③Y11X型直接作用薄膜式减压阀是否带附件二、若已经由设计单位选定公司的Y11X型直接作用薄膜式减压阀型号，请按Y11X型直接作用薄膜式减压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：比例式减压阀ZYC型自力式压差控制阀高灵敏度蒸汽减压阀波纹管式减压阀T44H/Y型波纹管减压阀直接作用薄膜式减压阀内螺纹活塞式蒸汽减压阀Y45H/Y型手动双座蒸汽减压阀Y945H/Y型电动双座蒸汽减压阀YB43X固定比例式减压阀YZ11X直接作用薄膜式水用减压阀超高压截止阀是高压截止阀的一种。主要用于对压力要求比较高的行业。其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。主要应用于化工和医药等领域。由于是采用焊接方式。拆换比较不方便。主用适用维超高压截止阀是高压截止阀的一种。主要用于对压力要求比较高的行业。其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。主要应用于化工和医药等领域。由于是采用焊接方式。拆换比较不方便。主用适用维修不是很频繁磨损利比较低的地方。国内主要的生产厂家是江苏阜宁鑫盛源阀门制造厂。截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。截止阀最明显的优点是：(l）在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨．(2）开启高度一般仅为阀座通道直径的l/4，因此比闸阀小得多。(3）通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。但是，截止阀的缺点也是不容忽视的。其缺点主要是流阻系数比较大，因此造成压力损失，特别是在液压装置中，这种压力损失尤为明显?采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-19...
