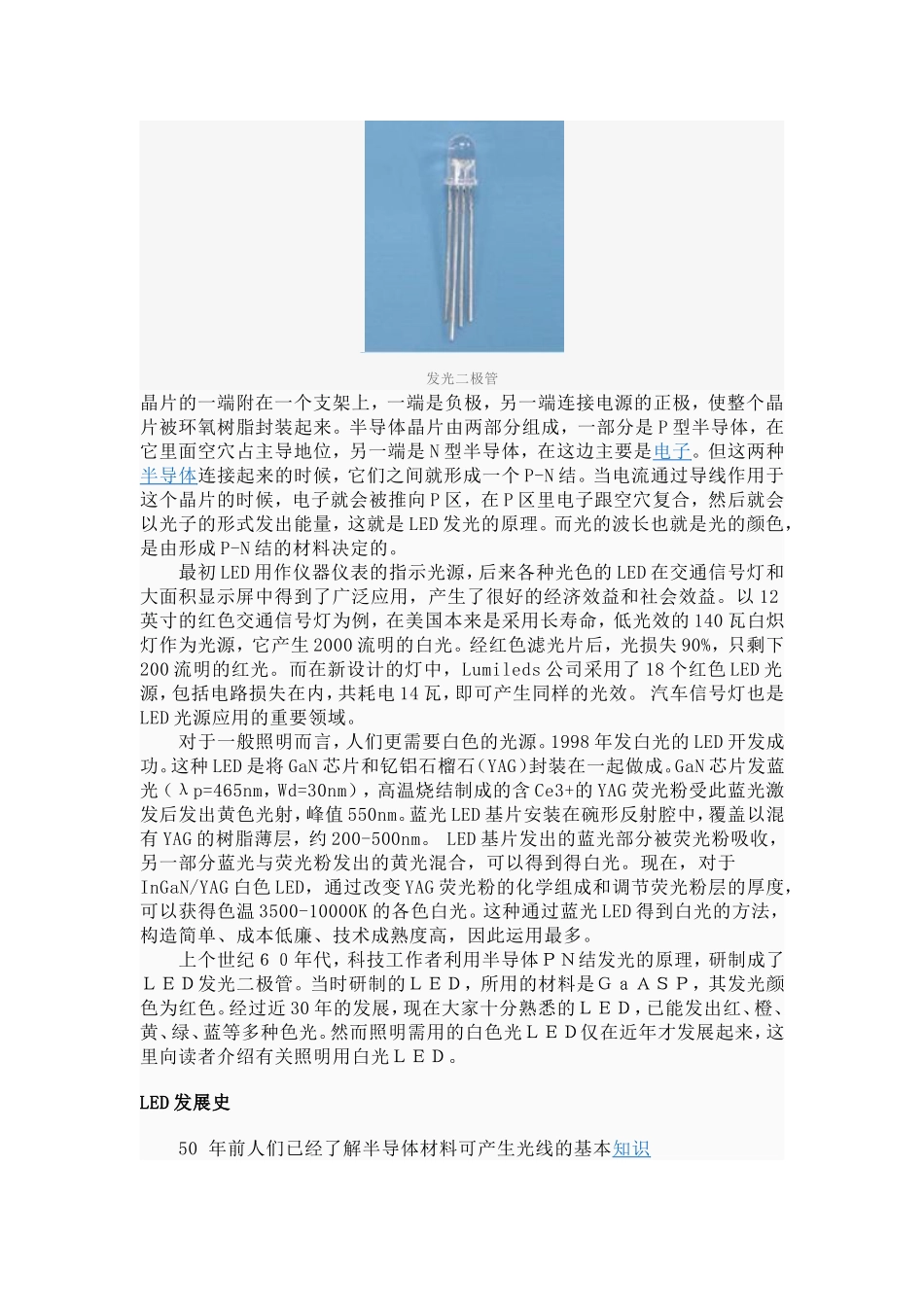

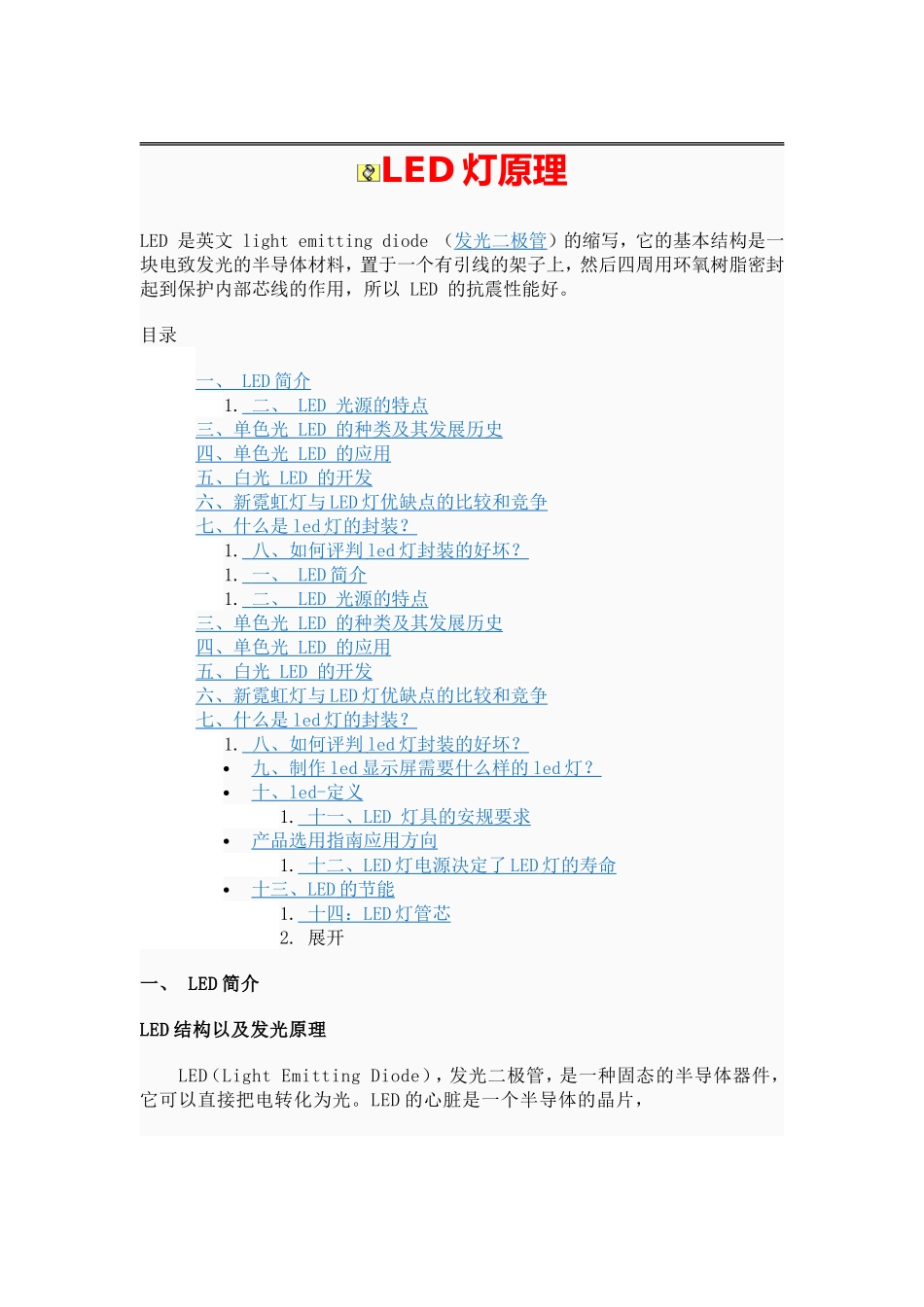

LED灯原理LED是英文lightemittingdiode（发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封起到保护内部芯线的作用，所以LED的抗震性能好。目录一、LED简介1.二、LED光源的特点三、单色光LED的种类及其发展历史四、单色光LED的应用五、白光LED的开发六、新霓虹灯与LED灯优缺点的比较和竞争七、什么是led灯的封装？1.八、如何评判led灯封装的好坏？1.一、LED简介1.二、LED光源的特点三、单色光LED的种类及其发展历史四、单色光LED的应用五、白光LED的开发六、新霓虹灯与LED灯优缺点的比较和竞争七、什么是led灯的封装？1.八、如何评判led灯封装的好坏？九、制作led显示屏需要什么样的led灯？十、led-定义1.十一、LED灯具的安规要求产品选用指南应用方向1.十二、LED灯电源决定了LED灯的寿命十三、LED的节能1.十四：LED灯管芯2.展开一、LED简介LED结构以及发光原理LED（LightEmittingDiode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。LED的心脏是一个半导体的晶片，发光二极管晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。而光的波长也就是光的颜色，是由形成P-N结的材料决定的。最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光。经红色滤光片后，光损失90%，只剩下200流明的红光。而在新设计的灯中，Lumileds公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。汽车信号灯也是LED光源应用的重要领域。对于一般照明而言，人们更需要白色的光源。1998年发白光的LED开发成功。这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成。GaN芯片发蓝光（λp=465nm，Wd=30nm），高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光射，峰值550nm。蓝光LED基片安装在碗形反射腔中，覆盖以混有YAG的树脂薄层，约200-500nm。LED基片发出的蓝光部分被荧光粉吸收，另一部分蓝光与荧光粉发出的黄光混合，可以得到得白光。现在，对于InGaN/YAG白色LED，通过改变YAG荧光粉的化学组成和调节荧光粉层的厚度，可以获得色温3500-10000K的各色白光。这种通过蓝光LED得到白光的方法，构造简单、成本低廉、技术成熟度高，因此运用最多。上个世纪６０年代，科技工作者利用半导体ＰＮ结发光的原理，研制成了ＬＥＤ发光二极管。当时研制的ＬＥＤ，所用的材料是ＧａＡＳＰ，其发光颜色为红色。经过近30年的发展，现在大家十分熟悉的ＬＥＤ，已能发出红、橙、黄、绿、蓝等多种色光。然而照明需用的白色光ＬＥＤ仅在近年才发展起来，这里向读者介绍有关照明用白光ＬＥＤ。LED发展史50年前人们已经了解半导体材料可产生光线的基本知识发光二极管的构造图[1]，第一个商用二极管产生于1960年。发光二极管的核心部分是由p型半导体和n型半导体组成的晶片，在p型半导体和n型半导体之间有一个过渡层，称为p-n结。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。PN结加反向电压，少数载流子难以注入，故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。高光效、低光衰大功率LED，已广泛应用于路灯、工矿灯、隧道灯、射灯、日光灯等诸多照明领域，深受业界一致好评。1.采用固态半导体器...
