调音台的基本原理及使用VIP免费

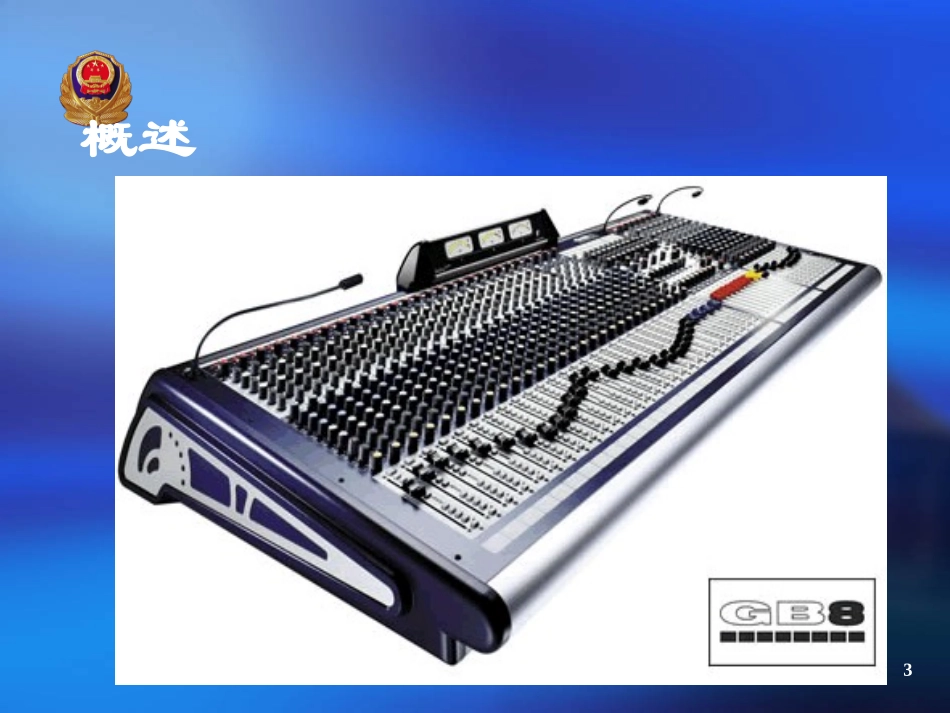

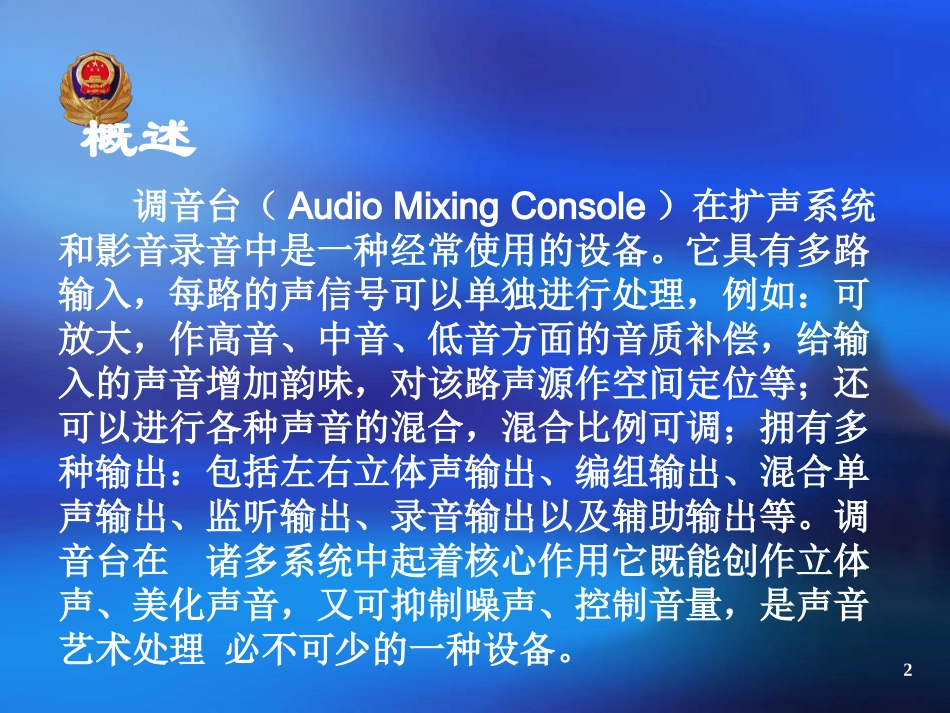

调音台的基本原理及使用培训材料调音台（AudioMixingConsole）在扩声系统和影音录音中是一种经常使用的设备。它具有多路输入，每路的声信号可以单独进行处理，例如：可放大，作高音、中音、低音方面的音质补偿，给输入的声音增加韵味，对该路声源作空间定位等；还可以进行各种声音的混合，混合比例可调；拥有多种输出：包括左右立体声输出、编组输出、混合单声输出、监听输出、录音输出以及辅助输出等。调音台在诸多系统中起着核心作用它既能创作立体声、美化声音，又可抑制噪声、控制音量，是声音艺术处理必不可少的一种设备。概述2概述3根据使用目的和使用场合的不同，调音台分为以下几种：概述4（1）立体声现场制作调音台（StereoConsole）（2）录音调音台（RecordingConsole）（3）音乐调音台（MusicConsole）（4）数字调音台(DigitalRoutingMixingConsole)（5）带功放的调音台(PoweredMixer)（6）剧场调音台(TheatreConsole)（7）扩声调音台(P.A.Console)（8）有线广播调音台(WiredBroadcastMixer)（9）便携式调音台(CompactMixer)………………….概述5调音台在输入通道、面版功能以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。一般调音台可分为三大部分：输入部分、总线部分、输出部分。总线部分把输入部分和输出部分联系起来，构成了整个调音台。概述67全面掌握调音台的使用当你最初接触调音台（特别是模拟台子）的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住，但实际上，每一路的推杆和旋钮的意义都是一样的，所以你只需要集中精力了解一个通道的操作方法就可以全面掌握这个调音台的使用。调音台端子与连接调音台端子与连接8卡侬插座（头）：此即话筒插座（头），其上有三个插（针），分别标有1，2，3。标号1为接地（GND），与机器机壳相连。标号2为正或称高端（Hi），标号3为负（Cold）或称低（Low）。调音台端子与连接调音台端子与连接9采用1/4”大三芯插头（TRS），尖端为＋（Tip）、环端为－（Ring）、套筒为地（Sleeve），作为平衡信号的输入。也可以采用1/4“大二芯插（TS）作为非平衡信号的输入。调音台端子与连接调音台端子与连接10RCA针式插口的信号通常为非平衡信号，一般在-10dB名义电平时带有线性电平信号。当将CD播放机或其他家用电器声源连接到调音台。调音台端子与连接调音台端子与连接11调音台端子与连接调音台端子与连接12功能键的作用功能键的作用13功能键的作用功能键的作用幻象电源（48V）：此键通常是对MIC端（即电容式麦克风）供电。相位选择（Phase）峰值指示灯（Peak）：增益调节（Gain）：它是用来调节输入信号的放大量。低频切除（LF）14功能键的作用功能键的作用均衡调节（EQ）：它分为四个频段：高频段（HF）中高频段（HMF）中低频段（LMF）低频段（LF）15功能键的作用功能键的作用辅助旋钮（AUX）调节这些辅助旋钮，等于调节该路声音送往相应辅助总线的大小。16功能键的作用功能键的作用声像调节（PAN）：它用于调节该路声源在空间的分布声像。。若把它置于中间位置时，相当于把该路声源放在听音的正中。实际上，这个旋钮是用来调节声源左右分布的旋钮，它对调音台创作立体声输出极为重要。哑音（MUTE）：用于控制该通道信号在混音过程中是否静音。17功能键的作用功能键的作用监听按键PFL（Pre-FadeListen的缩写）L-R按键：按下它，该路声音信号经推子、PAN之后送往左右声道输出总线。18功能键的作用功能键的作用衰减器（推子Fader）：调节该通道声音在混音中的比例，往上推比例大，往下拉比例小1-2按键：按下它，该路声音信号经推子和PAN之后送往编组总线1和2。3-4按键：按下它，该路声音信号经推子和PAN之后送往编组总线3和4。1920TRIM增益调节，控制语言或音乐信号，经前置放大器发大后的放大量，使其不过荷。AUX辅助输出旋钮。EQ均衡调节旋钮。调节4个旋钮可对高、中、低频率PAN声向调节旋钮，可调节声源的空间分布。Fader声通道衰减推子（电位器）。用于控制每一个通道中电平的大小。GROUP用以调整送到组输出卡侬插座的信号的大小。MAINMAX此电位器主要...
