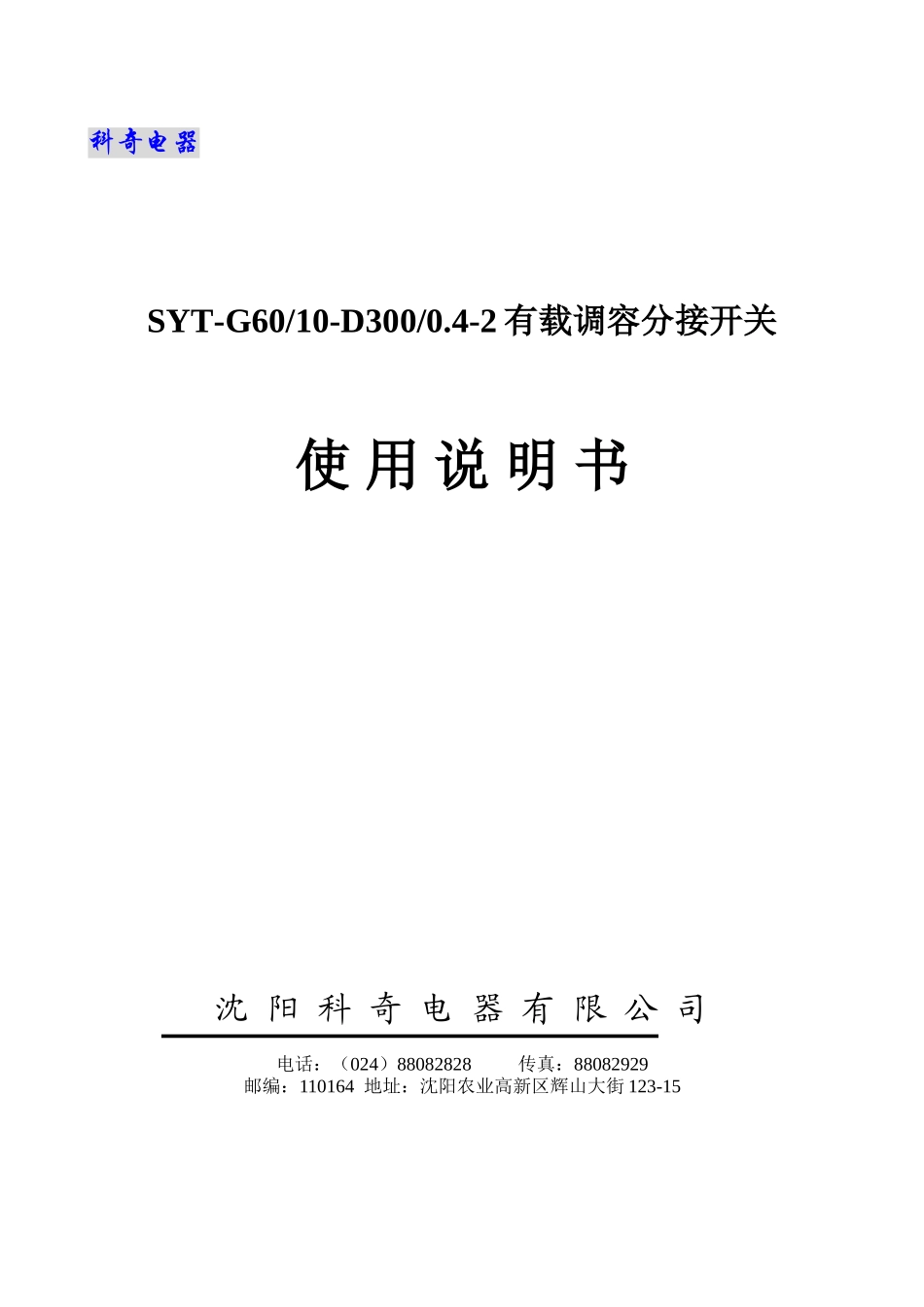

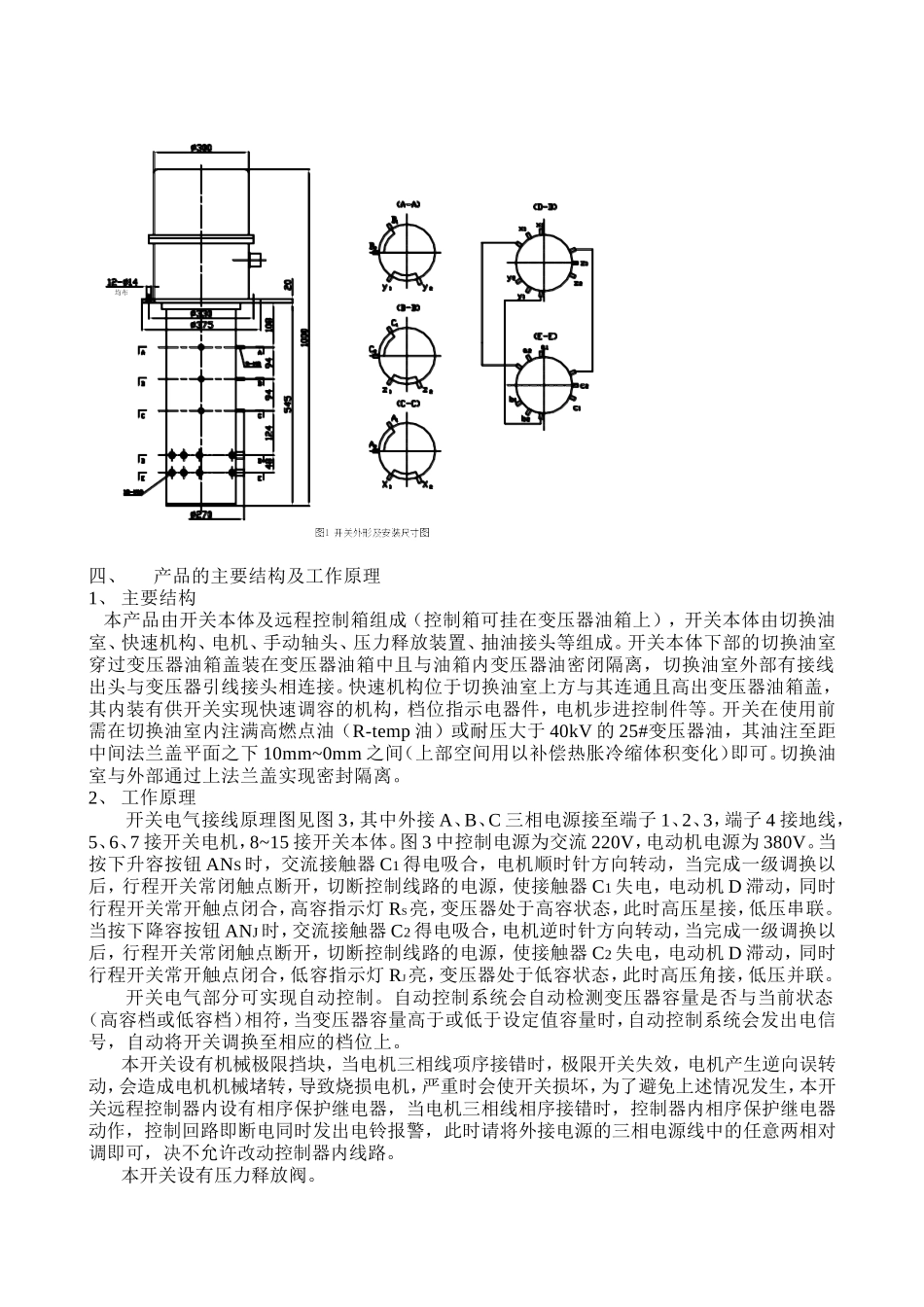

科奇电器SYT-G60/10-D300/0.4-2有载调容分接开关使用说明书沈阳科奇电器有限公司电话：（024）88082828传真：88082929邮编：110164地址：沈阳农业高新区辉山大街123-15SYT-G60/10-D300/0.4-2有载调容分接开关使用说明书本开关是沈阳科奇电器有限公司开发设计的，适用于高压星角转换、低压串并联转换的调容变压器，进行带负荷调换分接。其高压侧最高电压不大于10kV，电流不大于60A，低压侧最高电压为0.4kV，额定电流300A。一、开关型号及含义SYT—G□/10—D□/0.4—2分接位置数额定电压（kV）额定电流（A）低压侧额定电压（kV）额定电流（A）高压侧有载调容三相二、开关外形及安装尺寸图(见图1)三、变压器联接组及其调压接线图(见图2)四、产品的主要结构及工作原理1、主要结构本产品由开关本体及远程控制箱组成（控制箱可挂在变压器油箱上），开关本体由切换油室、快速机构、电机、手动轴头、压力释放装置、抽油接头等组成。开关本体下部的切换油室穿过变压器油箱盖装在变压器油箱中且与油箱内变压器油密闭隔离，切换油室外部有接线出头与变压器引线接头相连接。快速机构位于切换油室上方与其连通且高出变压器油箱盖，其内装有供开关实现快速调容的机构，档位指示电器件，电机步进控制件等。开关在使用前需在切换油室内注满高燃点油（R-temp油）或耐压大于40kV的25#变压器油，其油注至距中间法兰盖平面之下10mm~0mm之间（上部空间用以补偿热胀冷缩体积变化）即可。切换油室与外部通过上法兰盖实现密封隔离。2、工作原理开关电气接线原理图见图3，其中外接A、B、C三相电源接至端子1、2、3，端子4接地线，5、6、7接开关电机，8~15接开关本体。图3中控制电源为交流220V，电动机电源为380V。当按下升容按钮ANS时，交流接触器C1得电吸合，电机顺时针方向转动，当完成一级调换以后，行程开关常闭触点断开，切断控制线路的电源，使接触器C1失电，电动机D滞动，同时行程开关常开触点闭合，高容指示灯RS亮，变压器处于高容状态，此时高压星接，低压串联。当按下降容按钮ANJ时，交流接触器C2得电吸合，电机逆时针方向转动，当完成一级调换以后，行程开关常闭触点断开，切断控制线路的电源，使接触器C2失电，电动机D滞动，同时行程开关常开触点闭合，低容指示灯RJ亮，变压器处于低容状态，此时高压角接，低压并联。开关电气部分可实现自动控制。自动控制系统会自动检测变压器容量是否与当前状态（高容档或低容档）相符，当变压器容量高于或低于设定值容量时，自动控制系统会发出电信号，自动将开关调换至相应的档位上。本开关设有机械极限挡块，当电机三相线项序接错时，极限开关失效，电机产生逆向误转动，会造成电机机械堵转，导致烧损电机，严重时会使开关损坏，为了避免上述情况发生，本开关远程控制器内设有相序保护继电器，当电机三相线相序接错时，控制器内相序保护继电器动作，控制回路即断电同时发出电铃报警，此时请将外接电源的三相电源线中的任意两相对调即可，决不允许改动控制器内线路。本开关设有压力释放阀。五、产品的操作与作用1、在试运行前，必须通读本产品使用说明书。2、开关装在变压器上后，打开注油盖对开关内部进行注油直到离安装法兰安装面０mm～10mm，之后停止并关闭注油盖。（参见图４,２５℃）3、试运行前，须按原理图3将开关出线接头用专用电缆线与开关远程控制箱相连。（机构上带有原理图铭牌）并对接线进行检查，无误后方可进行操作。4、合上控制器上的空气开关HK，电源指示灯Ra亮，按下升容或降容按钮,电动传动机构便开始启动工作，并带动下部开关同时转动。直至使整个开关完成一个调换分接时，机构便自动停止工作（工作原理如前所述）。当完成一个位置的换接时，档位指示灯便指示出相应的位置。5、在特殊情况下可进行手动操作，工作顺序为：用手柄扳动机构箱上部手动轴头，当视窗中心出现Y接或△接标志时，即可使开关调换分接位置。当手动感觉有机械卡死现象时，可反向操作，不可强行扭动，以免造成机械损坏。六、维护和检修1、维护①各润滑部分应保证润滑良好；②转动部位经常保证转动灵活；③密封处应密封良好，不得有渗油现象；④保持机构内部清洁。2、检...
