第二章 施工导流和基坑排水VIP免费

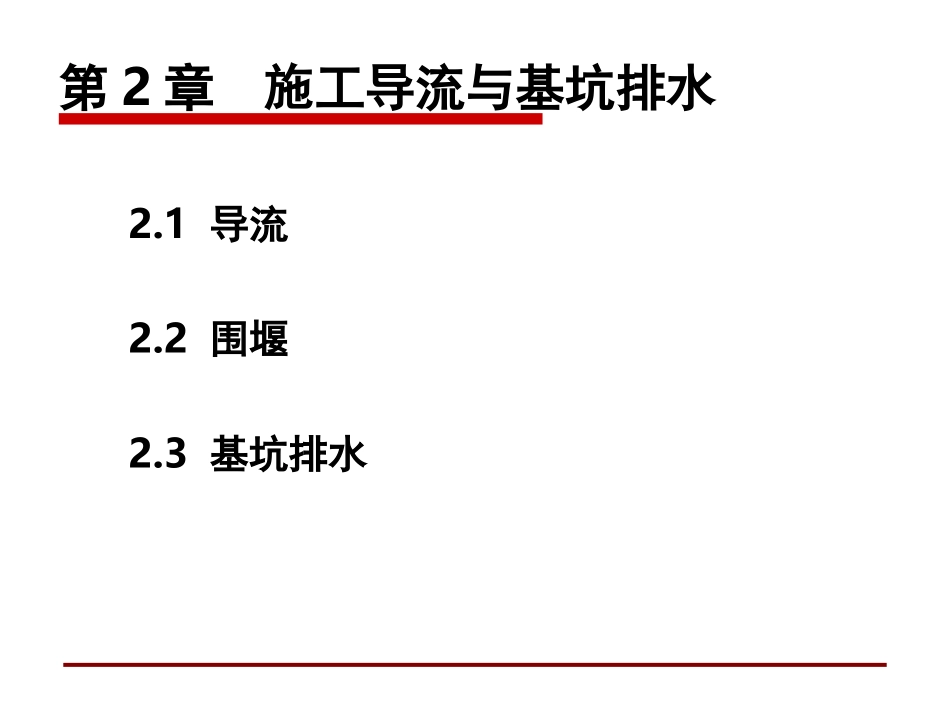

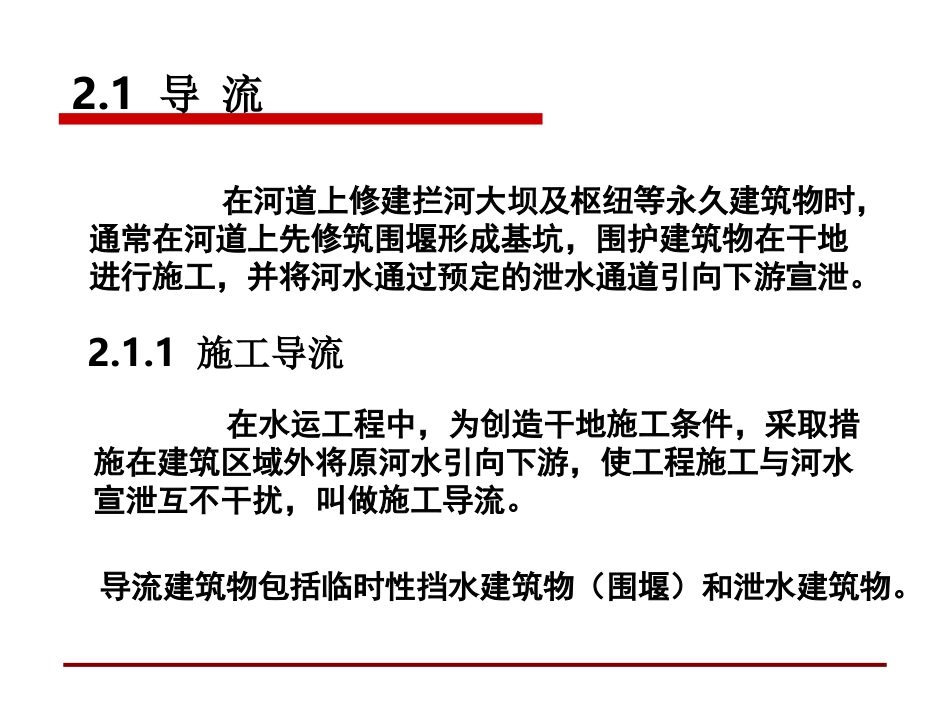

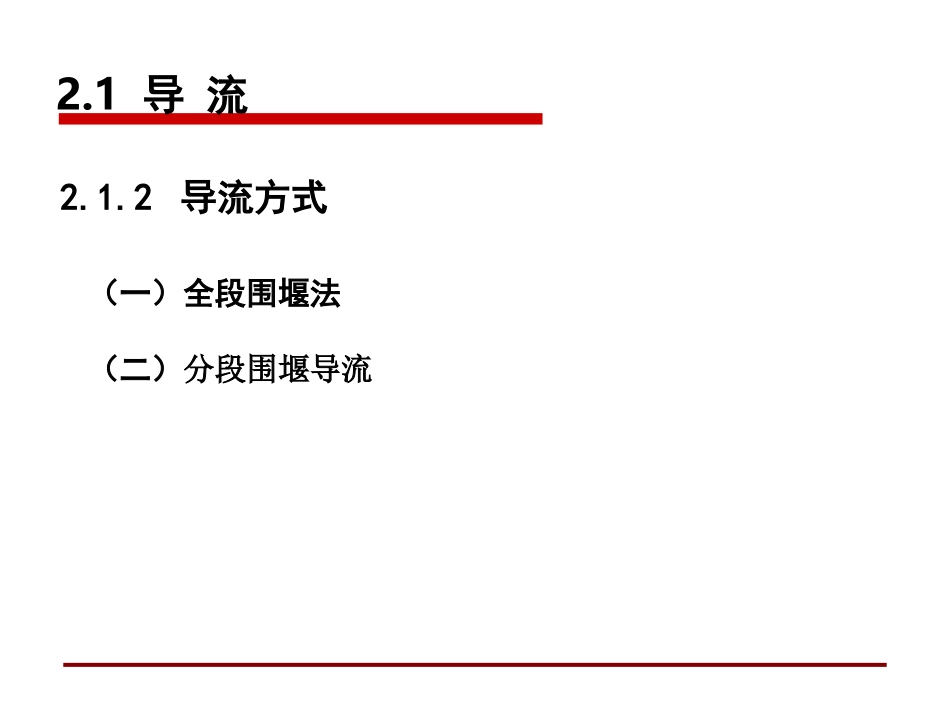

第2章施工导流与基坑排水2.1导流2.2围堰2.3基坑排水在河道上修建拦河大坝及枢纽等永久建筑物时，通常在河道上先修筑围堰形成基坑，围护建筑物在干地进行施工，并将河水通过预定的泄水通道引向下游宣泄。2.1导流在水运工程中，为创造干地施工条件，采取措施在建筑区域外将原河水引向下游，使工程施工与河水宣泄互不干扰，叫做施工导流。导流建筑物包括临时性挡水建筑物（围堰）和泄水建筑物。2.1.1施工导流（一）全段围堰法（二）分段围堰导流2.1.2导流方式2.1导流【1】明渠导流在河岸或河滩上开挖渠道，适用于河流两岸地势平坦或有可利用滩地的河道，以便开挖明渠。（一）全段围堰法2.1导流若河道有弯道，可以裁弯取直，将原河流用作导流。【2】隧洞导流一般用于山区河道，在河道凸岸山坡内开凿隧洞。适用于河谷狭窄、岸坡陡峻，岩石坚固并有适合于布置隧洞的地形和地质条件的河道。由于泄流能力有限，费用大，通常将隧洞与永久性建筑物结合考虑，一般不会为了导流而设专用隧洞。2.1导流【3】渡槽导流在围堰上架设渡槽，适用于流量较小的山区河流，河床并不太窄，对施工有一定干扰，渡槽要防漏水。多用于工程初期，待主体工程输水建筑物完工后，拆除渡槽，利用输水建筑物宣泄河水。渡槽一般采用钢筋砼装配结构，也有木渡槽。2.1导流2.1导流（二）分段围堰导流三峡一期导流三峡二期导流三峡三期导流三峡水利枢纽适用于河床较宽、水深较浅的河流。或有分汊河道的河段。一期工程先作输水建筑物：如冲沙闸，泄水闸，船闸，涵洞，泄流底孔。缺点：河床被纵向围堰缩窄，流速加大，围堰临水面易被水流冲刷，上游水位壅高，相应加大围堰高程。（二）分段围堰导流2.1导流选择导流方式，应按照工程所在地的地形、地质、水文条件以及建筑物布置结构形式，施工力量、材料供应等因素，综合考虑。2.2围堰工程2.2.1围堰的特点2.2.2围堰的分类2.2.2围堰的设计2.2围堰工程1、一个枯水期内完成，当年汛期挡水。2、水下施工。3、常需拆除。2.2.1围堰的特点要求有足够的稳定性、防渗性、抗冲性、和一定强度、不发生严重的局部冲刷。按位置分：横向围堰和纵向围堰，上游围堰和下游围堰。按导流期间基坑过水与否：分为过水围堰和不过水围堰。按构造和使用材料分类：土围堰、土石围堰、草土围堰、土工织物围堰、板桩围堰、钢筋砼围堰。2.2围堰工程2.2.2围堰的分类2.2围堰工程（1）土围堰土围堰是常用的不能过水的围堰，构造简单，就地取材，施工方便，造价低，适用于各种地基，设计时应优先选择。要求流速＜0.7m／s,水头小于3m.缺点：抗冲能力差，挡水大时断面大。迎水面常用草袋防护（防冲刷）背面常用草袋或堆石填筑排水棱体（防滑坡、管涌）也可采用装土麻袋或草袋填筑围堰（边坡可适当放陡，1：0.5～1：1.5）为防渗流，有的土围堰有心墙（砼或木板）或钢板桩防渗墙。2.2围堰工程（1）土围堰比土围堰抗冲能力强，能在水流速较大的河流中进行水下填筑，可做过水围堰（此时围堰目的不是干地施工，而是蓄水（等）。缺点：修筑和拆除都较困难。适用于：工地有大量清基石渣（地基清理产生）可以利用，而围堰又无需拆除的情况。2.2围堰工程（2）土石围堰三峡下游围堰三峡导流明渠土工织物：强度高，挡水性能好。土工织物作土堤2.2围堰工程（3）土工织物的围堰（4）板桩围堰材料：木板桩（木桩），钢板桩。结构形式：单排桩、双排桩、格形钢板桩等。优点：抗冲、抗渗能力大，断面小，修建和拆除方便，钢板桩可重复使用，可作过水围堰。2.2围堰工程钢板桩截面形状格式钢板桩2.2围堰工程（4）板桩围堰旅顺羊头洼码头钢板桩围堰（5）砼与钢筋砼围堰优点：抗冲能力大，挡水高度大。缺点：难以拆除，适于在岩基上建造，常与永久形建筑物结合，不拆除，当有施工水位以下砼施工时，需另建临时围堰。2.2围堰工程2.2围堰工程（5）砼与钢筋砼围堰（6）草土围堰优点：施工简单，就地取材，速度快，造价低，体积小，适用于软土地基，有一定抗冲和抗渗能力，拆除方便。可在水深6m，流速1.5－3.0m/s下填筑1－戗台；2－土料；3－草捆2.2围堰工程缺点：柴草易腐烂，只用于1～2年短期施工。类似有竹笼围堰...
