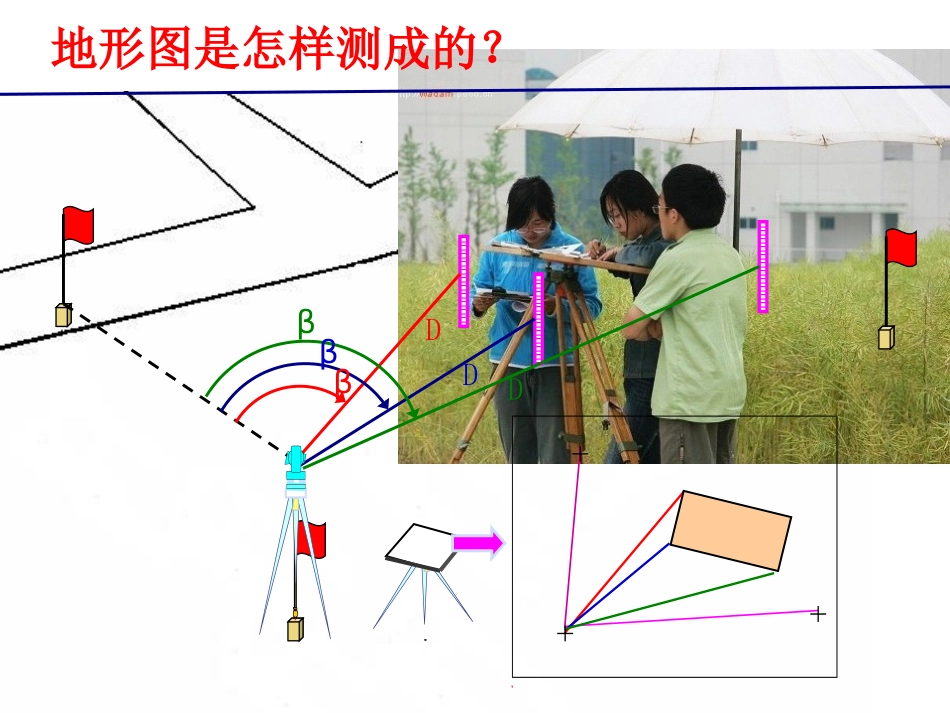

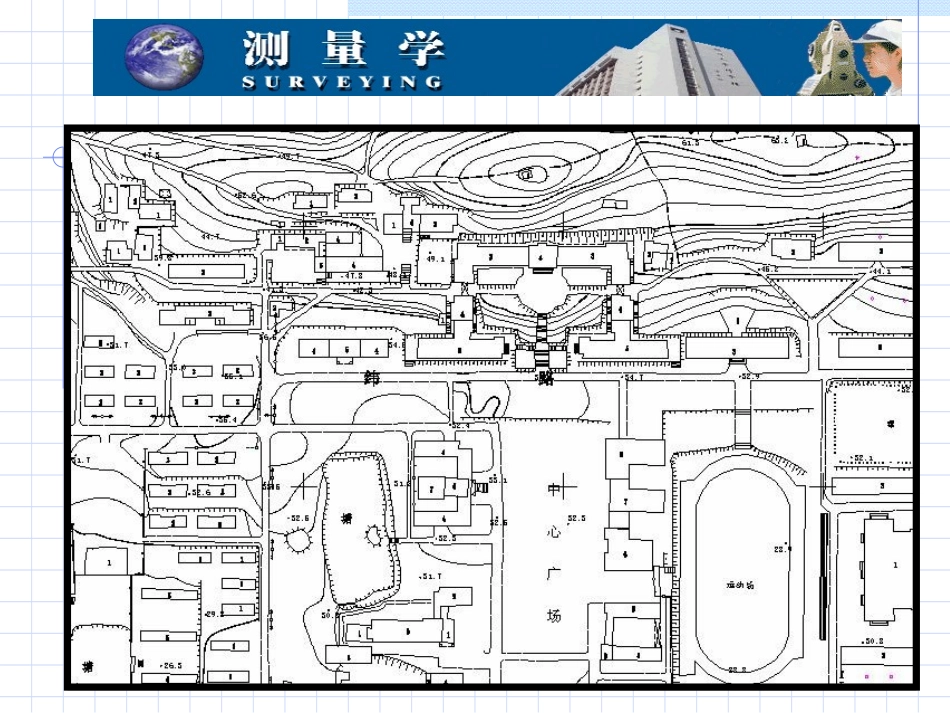

主讲：郭朝霞surveying测量学地形图是怎样测成的？βββDDD测图准备地形图测绘的主要步骤：控制测量碎部测量成果的整理和检查两个原则：测量必须遵循“从整体到局部”、“先控制后碎部”及“由高级到低级”的组织原则。测量是一门“确定点空间位置”的学科。选点—测点—算点—绘点第六章小地区平面控制测量第一节平面控制测量概述第二节导线测量的外业工作第三节导线测量的内业计算第一节平面控制测量概述控制点—具有准确可靠坐标（X，Y，H），作为低等测量依据的基准点，称为控制点。控制测量—确定控制点位置的工作。控制网控制网——由控制点按一定规律构成的几何由控制点按一定规律构成的几何图形或路线图形或路线。。意义：1、提供起算基准，满足碎部测量的需要。2、有利于减少误差积累，保证测图精度。3、便于分幅测图，加快测图进度。分类：平面控制测量—测定控制点平面位置（X,Y)的工作。高程控制测量—测定控制点高程的工作。高程控制网和平面控制网一般是独立布设的，但它们的点也可以共用，即一个点既可以是高程控制点，同时也可以是平面控制点。1、三角测量控制点连成三角形，通过量测三角形的一条边和三个内角的值，来推算控制点的坐标。2、导线测量控制点连成折线或闭合多边形。3、GPS测量平面控制测量的主要方法：各级控制测量与控制网国家基本控制网城市平面控制网小地区平面控制网控制测量根据测量精度的不同可以分为不同的等级。各级控制网：国家平面控制网（一等三角锁）：国家平面控制网（二等三角网）：国家三角网的全面基础，同时又是地形测图的基本控制。平均边长：13km国家平面控制网（三、四等三角网）：加密控制网，满足测图和工程建设的需要，采用插网或插点方法布设，也可以越级布网。三等网平均边长：8km四等网平均边长：2～6km城市平面控制网：二、三、四等三角网。一、二级小三角网、小三边网。一、二、三级导线网。图根控制网（导线网、交会定点）。小地区平面控制网小区域平面控制网是为小面积（<15km2）的大比例尺地形图测绘或工程测量所建立的控制网。小地区控制测量一般不考虑地球曲率。小地区控制网了独立布设，但应尽可能与国家或城市控制网相联测。直接供地形测图所使用的控制网，称为图根控制网，其控制点称图根点。测定图根点位置的工作，称为图根控制测量。小地区平面控制网根据测区的大小可以采用三级或二级控制。在全测区范围内建立的控制网称为首级控制网。将测区内相邻控制点连接起来而构成的折线，称为导线。第二节导线测量的外业工作6.2.1导线测量概述AB12xαB1α12αABβBβ1前进方向DB1D12（x1,y1）（x2,y2）钢尺量距各级导线的主要技术要求等级附合导线长度（km）平均边长（m）测角中误差˝测回数角度闭合差˝导线全长相对闭合差DJ6DJ2一级2.52505421/10000二级1.81808311/7000三级1.212012211/5000图根≤1.0M≤1.5测图最大视距201┄1/2000n01n61n42n”36踏勘选点，布网设计埋石（埋桩）、编号、作点之记测量导线边长观测水平角起始边定向6.2.2导线测量的外业工作1、闭合导线一、导线布设形式的选择2、符合导线3、支导线4、导线网AB2xαAB143AB2xαABαCDDC1x二、踏勘选点1、调查搜集测区已有地形图和高一级的控制点的成果资料。2、拟定导线的布设方案。3、野外踏勘，实地核对、修改、落实点位和建立标志。注意事项（选点）1、导线点应均匀分布于整个测区，密度合理。2、同一等级的导线，相邻边长不宜过大。3、相邻导线点间通视良好，便于测角。4、导线选择在地势平坦地区，便于量距。5、点位应选在土质坚实处，便于保存标志和安置仪器。6、视野开阔，便于施测碎部。例：请在该测区选择合适的控制点。建立标志混凝土桩（永久性）木桩（临时性）点之记三、角度测量（测点）附合导线测量左角，闭合导线均测内角。必须往返测量，往返测量的平均值作为成果，并要求其相对误差不大于1／3000。四、距离测量1、导线与高级控制点连测，反算起始边的坐标方位角。（必须观测联接角）五、起始边定向ABABxxyyarctgABAB2xαAB143β2、独立导线用罗盘仪施测导线起始边的磁方位角，并假定起...
