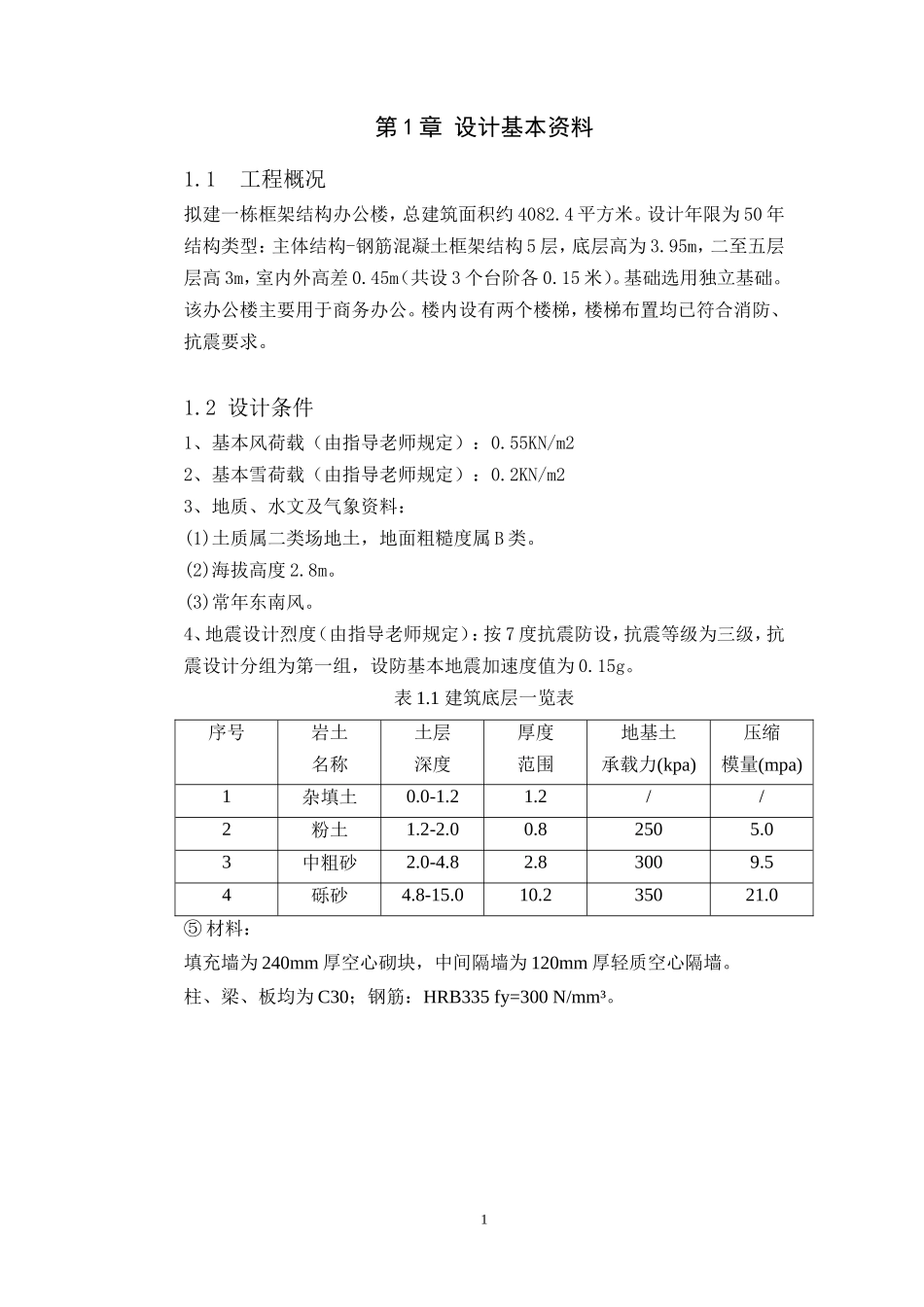

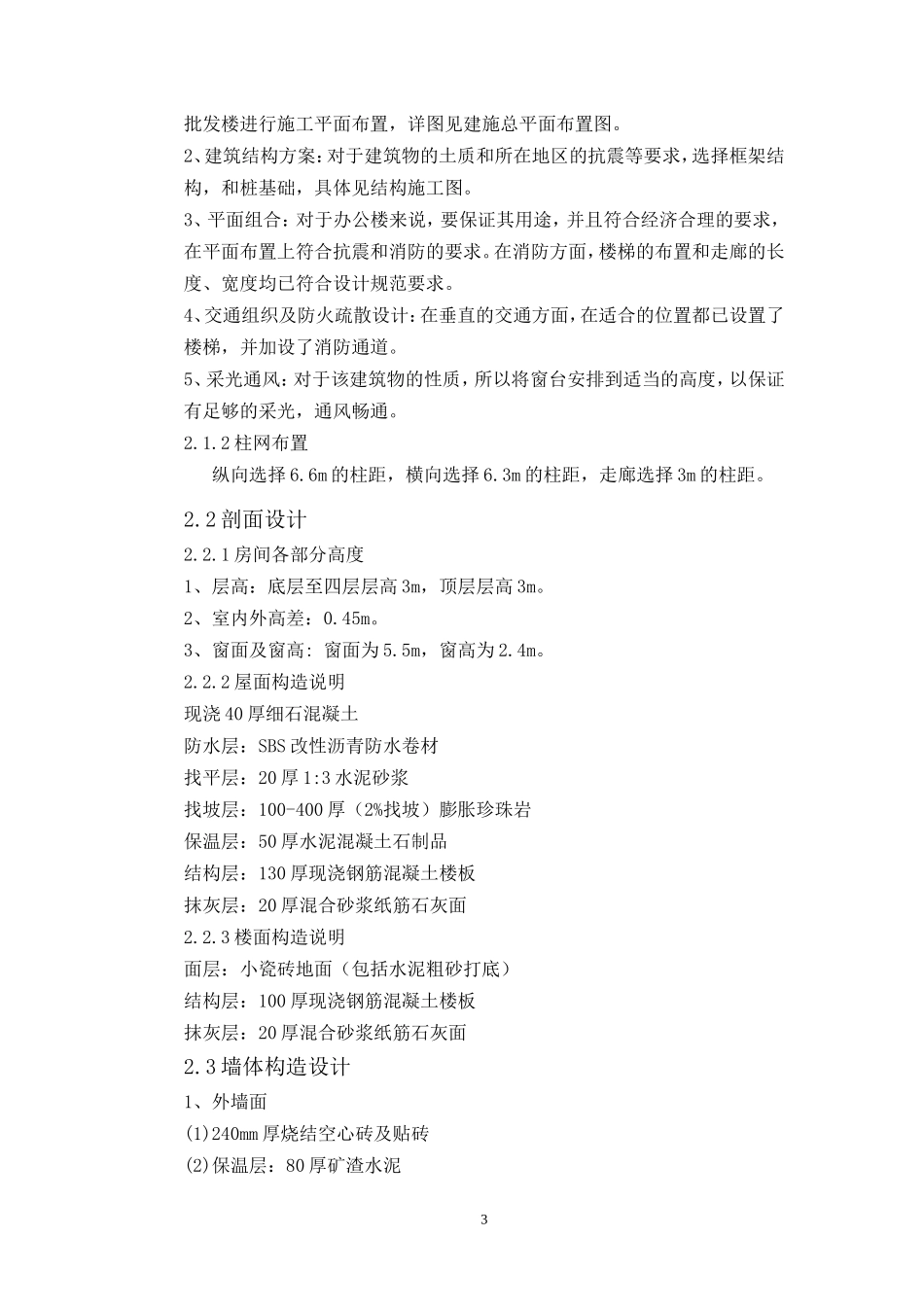

第1章设计基本资料1.1工程概况拟建一栋框架结构办公楼，总建筑面积约4082.4平方米。设计年限为50年结构类型：主体结构-钢筋混凝土框架结构5层，底层高为3.95m，二至五层层高3m，室内外高差0.45m（共设3个台阶各0.15米）。基础选用独立基础。该办公楼主要用于商务办公。楼内设有两个楼梯，楼梯布置均已符合消防、抗震要求。1.2设计条件1、基本风荷载（由指导老师规定）：0.55KN/m22、基本雪荷载（由指导老师规定）：0.2KN/m23、地质、水文及气象资料：(1)土质属二类场地土，地面粗糙度属B类。(2)海拔高度2.8m。(3)常年东南风。4、地震设计烈度（由指导老师规定）：按7度抗震防设，抗震等级为三级，抗震设计分组为第一组，设防基本地震加速度值为0.15g。表1.1建筑底层一览表序号岩土名称土层深度厚度范围地基土承载力(kpa)压缩模量(mpa)1杂填土0.0-1.21.2//2粉土1.2-2.00.82505.03中粗砂2.0-4.82.83009.54砾砂4.8-15.010.235021.0⑤材料：填充墙为240mm厚空心砌块，中间隔墙为120mm厚轻质空心隔墙。柱、梁、板均为C30；钢筋：HRB335fy=300N/mm³。11.3建筑设计任务及要求1、任务：根据施工概况进行建筑物的整体设计，将建筑物的各层平、立，剖，以及详图绘成电子图纸。2、要求：准确的描述设计的建筑物的功能，并结合所学过的知识进行设计、计算。1.4结构设计任务及要求1、任务：在完成建筑物的建筑设计之后，进行结构的承载力计算，进行建筑物各承重构件的正截面，斜截面等计算。2、要求：根据所学过的专业知识进行构件的计算，并且使建筑物可以满足所需要的功能，使用年限，经济指标，抗震要求等。第2章建筑设计总说明2.1平面设计2.1.1平面布置1、总平面布置：根据所需要建设的批发楼所处的位置，将对所要建设的商业2批发楼进行施工平面布置，详图见建施总平面布置图。2、建筑结构方案：对于建筑物的土质和所在地区的抗震等要求，选择框架结构，和桩基础，具体见结构施工图。3、平面组合：对于办公楼来说，要保证其用途，并且符合经济合理的要求，在平面布置上符合抗震和消防的要求。在消防方面，楼梯的布置和走廊的长度、宽度均已符合设计规范要求。4、交通组织及防火疏散设计：在垂直的交通方面，在适合的位置都已设置了楼梯，并加设了消防通道。5、采光通风：对于该建筑物的性质，所以将窗台安排到适当的高度，以保证有足够的采光，通风畅通。2.1.2柱网布置纵向选择6.6m的柱距，横向选择6.3m的柱距，走廊选择3m的柱距。2.2剖面设计2.2.1房间各部分高度1、层高：底层至四层层高3m，顶层层高3m。2、室内外高差：0.45m。3、窗面及窗高:窗面为5.5m，窗高为2.4m。2.2.2屋面构造说明现浇40厚细石混凝土防水层：SBS改性沥青防水卷材找平层：20厚1:3水泥砂浆找坡层：100-400厚（2%找坡）膨胀珍珠岩保温层：50厚水泥混凝土石制品结构层：130厚现浇钢筋混凝土楼板抹灰层：20厚混合砂浆纸筋石灰面2.2.3楼面构造说明面层：小瓷砖地面（包括水泥粗砂打底）结构层：100厚现浇钢筋混凝土楼板抹灰层：20厚混合砂浆纸筋石灰面2.3墙体构造设计1、外墙面(1)240mm厚烧结空心砖及贴砖(2)保温层：80厚矿渣水泥3(3)两面10mm厚混合砂浆抹灰2、内墙面(1)240mm厚烧结空心砖及贴砖(2)两面10mm厚混合砂浆抹灰2.4屋顶排水及楼梯剖面设计本建筑设计中屋面利用材料找坡2%，采用有组织排水（女儿墙外排水），为了满足各个落水管的排水面积不大于200m2,共设4个落水管。楼梯踏步面层要求耐磨、美观、防滑，便于清扫，踏步面层应设有防滑条，本设计采用在踏步边缘40mm处设10mm宽的1：1水泥钢砂防滑条。2.5立面设计①墙体外墙为240mm厚空心砌块墙。墙底150高墙地砖踢脚。②台阶室外台阶踏步高150mm，宽300mm,设3个踏步，满足室内外高差450mm。③散水（1）100mm厚1：2：3细实混凝土撒1：1水泥沙子压实抹光（2）150mm厚3：7灰土（3）素土夯实向外坡度5％4第3章结构设计3.1结构柱网布置图2.1结构柱网布置图3.2结构构件截面尺寸初估3.2.1板的截面尺寸A～B、C～D短向跨度6300m取板厚130mm则h/L=130/6300=0.0206满足要求故可选h=130mmB～C短向跨度3m取板厚100mm则h/L=100/3000=1/30满足要求故可选h=100mm1、框架梁截面尺寸...
