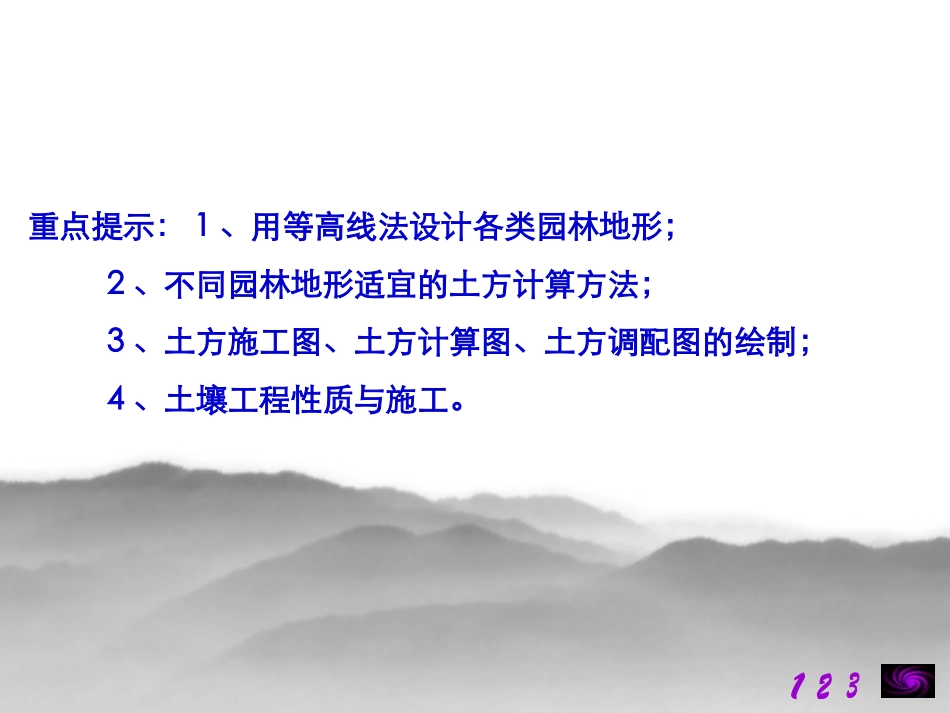

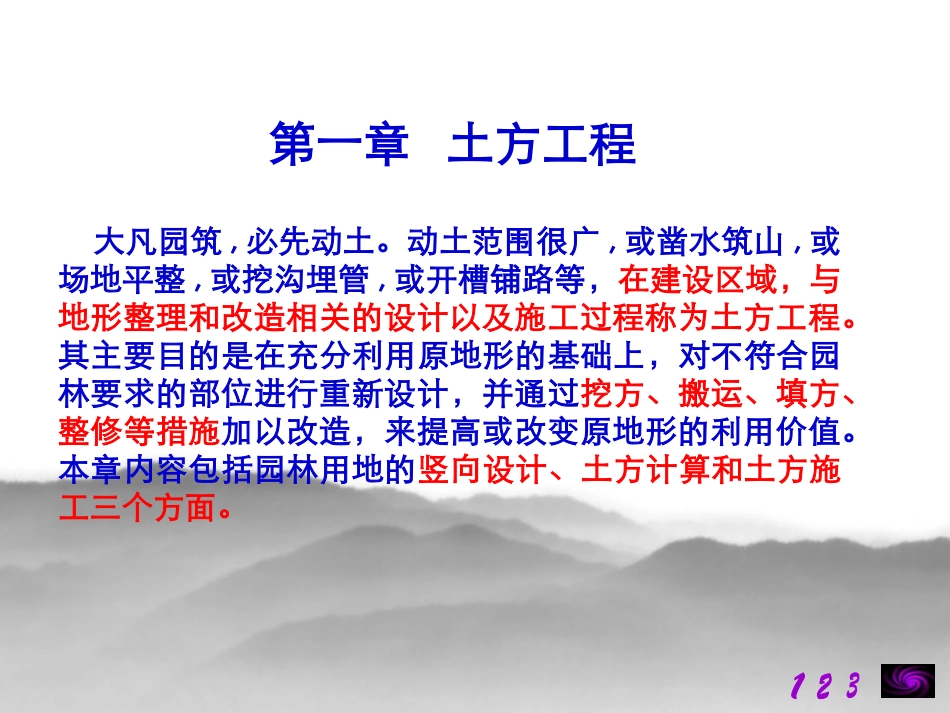

第一章土方工程第一章土方工程大凡园筑,必先动土。动土范围很广,或凿水筑山,或场地平整,或挖沟埋管,或开槽铺路等，在建设区域，与地形整理和改造相关的设计以及施工过程称为土方工程。其主要目的是在充分利用原地形的基础上，对不符合园林要求的部位进行重新设计，并通过挖方、搬运、填方、整修等措施加以改造，来提高或改变原地形的利用价值。本章内容包括园林用地的竖向设计、土方计算和土方施工三个方面。重点提示：1、用等高线法设计各类园林地形；2、不同园林地形适宜的土方计算方法；3、土方施工图、土方计算图、土方调配图的绘制；4、土壤工程性质与施工。土方工程较重,施工前必须进行设计。土方工程的设计包括平面设计和竖向设计两方面。平面设计是指在平面图上设计出不同性质地形单元的位置和轮廓(凸地形、凹地形等）；竖向设计是指在一块场地上进行垂直于水平面方向的布置和处理。它是园林总平面设计的一个不可缺少的组成部分。园林用地的竖向设计就是园林中各个景点、各种设施及地貌等在高程上如何创造高低变化和协调统一的设计。第一节园林用地的竖向设计在建园过程中,原地形往往不能完全符合建园的要求,在充分利用原有地形的情况下，并有必要对其进行适当的改造，即进行竖向设计和土方施工。竖向设计的任务就是从最大限度地发挥园林的综合功能出发,统筹安排园内各种景点、设施和地貌景观之间的关系，使地上的设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系。有些城市园林基址是废弃的污水沟、垃圾场（漯河四大坑、郑州森林公园土石山、新乡平原公园）、废料场（中州游园）、苗圃（洛阳牡丹公园）、果园（郑州文化广场、洛阳西苑公园）、地下商场顶面（新乡小绿洲、郑州白庙水厂）等，有些休闲绿地建设于矿区复林还草以后。为创造优美舒适的园林空间，必须规划设计山、水、林、路，坡、湖、花园、建筑等丰富多彩、性质各异的景观单元，构成一个水平流动的空间。一、竖向设计的作用与内容1常见地形单元类型平地：坡度小于3%。坡地：有单坡向、多坡向，缓坡、陡坡等之分。单坡向为外向空间、景观单一，需分段组织空间增加变化；多坡向景观比较丰富。自然草坡控制在33%以下，以3%为宜。缓坡地为3%—10%，中坡地为10%—25%（1：5—8），陡坡为25%—50%，急坡地50%—100%，悬崖坡地为大于100%。山：有山脊、山岭、山岗和山嘴等，外向型空间，便于向四周展望，脊线为坡面的分界线，景观面丰富。可安排道路或理水工程系统。横看成岭，侧看为峰，多为山之余脉。丘陵：局部隆起的地形，坡度在1：5—1：8间，高度差异连绵在1—3米间。山岗：条形隆起的地形，山岗脊梁部分称山梁。山嘴：半岛形突出、三面下坡的高地。台（会盟台）：山腰较平部分；或平地突出部分，有较平的上顶面。平原：视野开阔、一览无余。注意排水坡度设计，防止地表积水和受涝。谷：带状内向空间，有一定神秘感和诱导期待感。山谷纵向宜设转折焦点；可沿山谷走向安排道路或理水工程系统。山坳：三面为上坡所围合，中央成凹形的地形。山垭：在山体上，当两侧地形隆起形成高—低—高地形，宛如一口形。盆地（或沉床）：内向封闭性地形，产生保护感、隔离感、隐蔽感，静态景观空间，闹中取静，香味不易被风吹散。通路宜呈螺旋状或之字型展开；需要埋管排水。坪：位于山顶平坦部分；或高位地段上，范围较大的平缓地区；山献：山谷里的小突起。另外还有坞、峦、沟、壑、川等。图1-1-1常见地形单元2竖向设计的内容2.1地形高低变化设计（排水）地形的设计和整理是竖向设计的一项主要内容。地形骨架的“塑造”,山水布局，峰、峦、坡、谷、河、湖、泉、瀑等地貌小品的设置,它们之间的相对位置、高低、大小、比例、尺度、外观形态、坡度的控制和高程关系等都要通过地形设计来解决。不同的土质有不同的自然倾斜角(见表1-3-1粘土大于壤土)。山体的坡度不宜超过土壤的自然安息角。水体岸坡的坡度也要按有关规范的规定进行设计和施工(做护坡）。在地形设计的同时要考虑地面水的排除,一般规定无铺装地面的最小排水坡度为1％，而铺装地面则为0.5％但这只是参考限值,具体设计还要根据土壤性质和汇水区的大...
