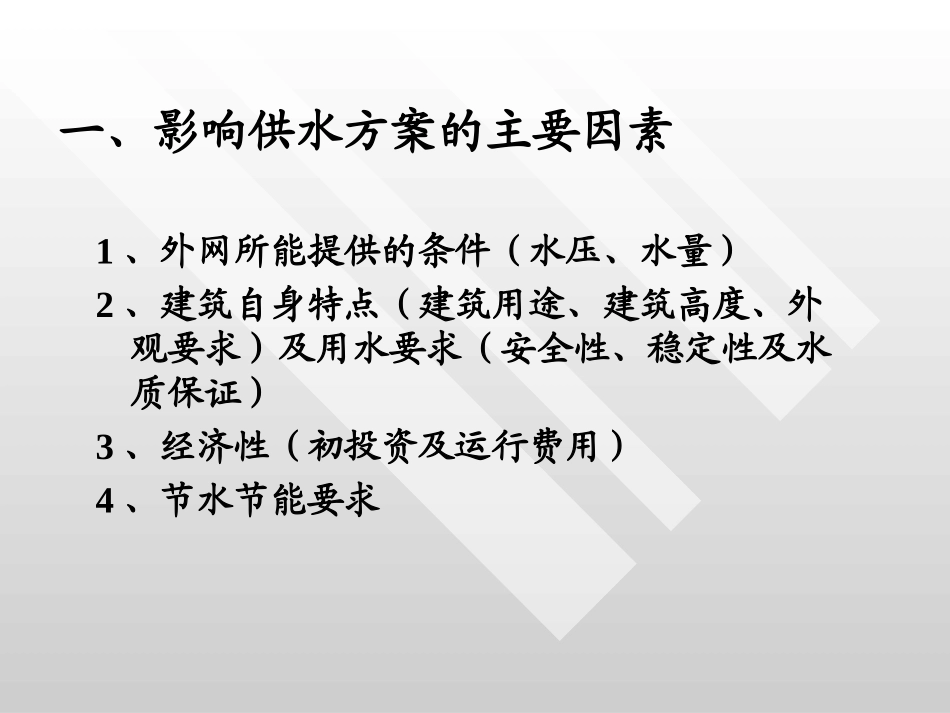

第二讲给水方式（供水方案）给水方式一．影响给水方式的主要因素二．给水方式的基本类型（一）多层建筑给水方式（二）高层建筑给水方式三．常用升压给水方式比较四．给水方式选用原则一、影响供水方案的主要因素1、外网所能提供的条件（水压、水量）2、建筑自身特点（建筑用途、建筑高度、外观要求）及用水要求（安全性、稳定性及水质保证）3、经济性（初投资及运行费用）4、节水节能要求二、给水方式的基本类型（一）多层建筑给水方式1.直接给水方式适用条件：外网水压在任何时间均能满足室内水压要求。主要特点：简单、经济、水质较好。应优先采用2.单设水箱的给水方式图（a)逆止阀应该为倒流防止器（其构造及安装示意图见P56-57)倒流防止器倒流防止器安装示意图适用条件：a.外网的水压周期性不足；b.外网的水压偏高或不稳定［图（b)]。主要特点：图a.低峰时由外网直接供水，水箱贮水；高峰时由水箱补水。图b.稳压供水思考题两水箱大小是否相同？哪种水质较差？2.单设水箱的给水方式3.设水泵的给水方式适用条件：外网水压经常性不足且不允许设高位水箱图a.允许直接从外网抽水（组成管网叠压供水系统）用水均匀时，采用恒速泵供水。2台（一用一备）用水不均匀时，采用调速泵组供水。2-4台（一或多台调速泵）图b.不允许直接从外网抽水外网供水量能满足建筑高峰用水量时，可仅设吸水井。外网供水量不能满足建筑高峰用水量时，应设贮水池。3.设水泵的给水方式主要特点：图a充分利用外网水压（节能）；无水池，无二次污染。但受条件限制，必须征得供水部门同意。否则采用图b形式。供水安全性差、对供电要求高。图a须设倒流防止器，且两图均不宜设旁通。3.设水泵的给水方式4.水泵、水箱联合给水方式4.水泵、水箱联合给水方式•适用条件：外网的水压经常性不足,且建筑内允许设高位水箱•主要特点：a.由水泵向小型水箱及时供水，保证系统水压；b.采用恒速水泵增压，确保高效工作；c.供水可靠性高，d.但水质较差5.气压给水方式5.气压给水方式适用条件：外网的水压经常性不足，建筑内部用水不均匀，且不宜设高位水箱时采用。主要特点:a.利用密闭罐内空气的可压缩性能来贮存、调节和输送水量;b.设备简单，管理方便，可置于建筑中任意部位。C.能耗较大6.分区给水方式适用条件：外网的水压能满足部分楼层供水需要主要特点:a.将建筑分为若干个给水区域，下部区域采用直接给水方式，上部区域采用水泵（或水泵、水箱联合）供水方式。b.可充分利用外网的水压，节约系统运行能耗。c.节省设备投资，降低基建费用，利于设备维护7.分质给水方式（见P15图1.2.8）主要特点：根据不同用途所需的不同水质，分别设置独立的给水系统。多层建筑供水方式（无水箱）外网直接供水不分区供水（水泵升压直接供水）多层建筑供水方式（设水箱）单设水箱供水水泵、水箱联合供水多层建筑给水方式（气压给水方式）泵-气压罐联合供水（二）高层建筑给水方式水压过大造成的危害竖向分区的原则常用的高层建筑给水方式1、水压过大造成的危害当建筑物的高度很高时，如果只采用一个区供水：（1）下层静压大。龙头开启时，水流喷射，影响使用；（2）必须采用耐高压管材、配件；（3）由于压力过高，配件易损坏；（4）易产生水锤及噪音。2、竖向分区的原则①卫生器具给水配件承受的最大工作压力不得大于0.60MPa。②各分区最低卫生器具配水点静压力不宜大于0.45MPa（特殊情况下不宜大于0.55MPa），水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设施。（旅馆、医院、住宅：0.3～0.35MPa;办公楼、教学楼、商业楼：0.35～0.45MPa)③各分区最不利配水点的水压，应满足用水水压要求。高层建筑垂直分区给水方式（无水箱）a.水泵并联分区给水方式b.水泵串联分区给水方式c.减压阀减压分区给水方式（规范：节能角度不宜）高层建筑给水方式（无水箱、水泵升压）分区并联供水分区串联供水高层建筑供水方式（减压阀分区）设水箱无水箱高层建筑水泵水箱联合供水三、常用升压供水方式比较序号供水方式水泵运行工况能耗情况供水安全稳定性消除二次污染一次投资运行费用1水泵水箱供水在高效区运行1好差112气压供水比1稍差＞1比1差...
