三相异步电动机启动,调速,制动VIP免费

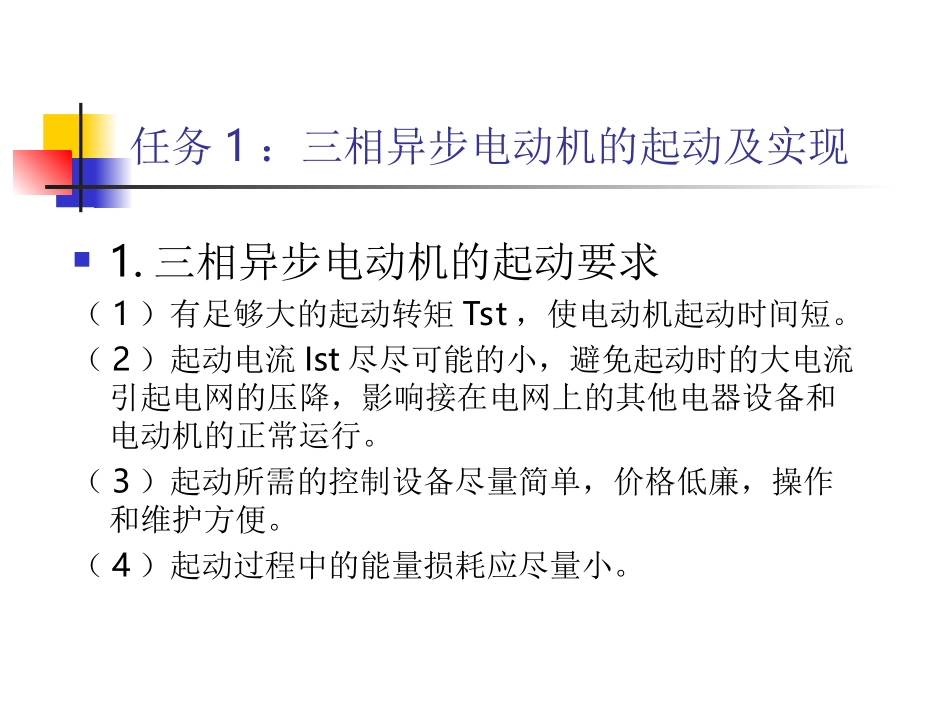

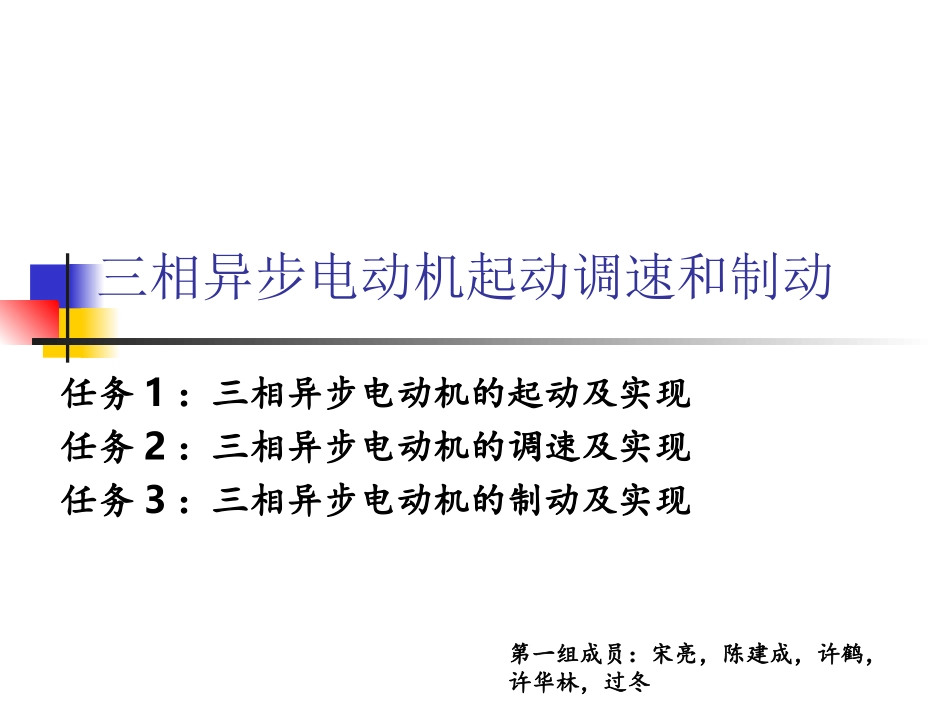

三相异步电动机起动调速和制动任务1：三相异步电动机的起动及实现任务2：三相异步电动机的调速及实现任务3：三相异步电动机的制动及实现第一组成员：宋亮，陈建成，许鹤，许华林，过冬任务1：三相异步电动机的起动及实现1.三相异步电动机的起动要求（1）有足够大的起动转矩Tst，使电动机起动时间短。（2）起动电流Ist尽尽可能的小，避免起动时的大电流引起电网的压降，影响接在电网上的其他电器设备和电动机的正常运行。（3）起动所需的控制设备尽量简单，价格低廉，操作和维护方便。（4）起动过程中的能量损耗应尽量小。任务1：三相异步电动机的起动及实现2.三相异步电动机的起动方法和特点（1）直接起动：将定子三相绕组直接接在三相电源上起动方法称直接起动。一般7.5KW以下的小容量鼠笼异步电动机都可以直接起动。K1=Ist/In<=3/4+Sn(KVA)/4Pn(KW)K1为起动电流倍数：Ist为电动机的起动电流(A)；In为电动机的额定电流(A)；Sn为电源变压器总容量；Pn为电动机的额定功率。任务1：三相异步电动机的起动及实现（2）.星-三角降压起动正常运行时，接成△形的鼠笼电动机，在起动时接成星形，起动完毕后再接成△，称星-三角起动。任务1：三相异步电动机的起动及实现星-三角起动的优点：所需设备较少，价格低，因此获得较为广泛的应用。在我国，凡功率在4KW及以上的电动机，正常运行时都采用星-三角起动。任务1：三相异步电动机的起动及实现（3）定子串电阻（电抗）降压起动起动时，在定子绕组中串电阻降压，起动结束后再用开关将电阻短接，全压运行。任务1：三相异步电动机的起动及实现（4）绕线型异步电动机转子串电阻起动绕线型异步电动机的起动，只要在转子回路串入适当的电阻，就既可限制起动电流，又可增大起动转矩，但在起动过程中，需逐级将电阻切除。现在多用在转子回路接频敏变阻器起动。任务1：三相异步电动机的起动及实现任务1：三相异步电动机的起动及实现3.三相异步电动机启动控制电路（1）直接启动控制电路如图为刀开关直接控制电路，电路中的熔断器用于短路保护M3~FUQSAB任务1：三相异步电动机的起动及实现C控制电路SBKMKM如图为点动控制电路，它分为主电路和控制电路两部分。电动机起动过程为：合上刀开关QS—按下按钮SB—接触器KM线圈得电—主触电KM闭合—电动机接通电源正常运转。任务1：三相异步电动机的起动及实现图为单向连续运行控制电路自锁(自保):依靠接触器自身辅助常开触头而使线圈保持通电的控制方式自锁触头:起自锁作用的辅助常开触头工作原理：按下按钮（SB1），线圈（KM）通电，电机起动；同时，辅助触头（KM）闭合，即使按钮松开，线圈保持通电状态，电机连续运行。任务1：三相异步电动机的起动及实现（2）Y-△降压起动控制电路控制线路按时间原则实现控制，依靠时间继电器KT延时动作来控制各电器元件的先后顺序动作任务1：三相异步电动机的起动及实现（3）转子串频敏变阻器起动频敏变阻器是一铁损很大的三相电抗器。任务1：三相异步电动机的起动及实现拓展知识软启动器与三相异步电动机的软起动软起动的特点：（1）无冲击电流软启动在电机起动时，起动电流从零线性上升上稳定值（2）恒流起动软启动可使电机在起动过程中电流保持恒定，确保电机平稳起动。任务1：三相异步电动机的起动及实现常规软起动器中，高压软起动器智能软起动器任务1：三相异步电动机的起动及实现软起动器接线图软起动器的应用：（1）解决管道中水压的波动问题（2）解决输送带的颠簸问题任务2.三相异步电动机的调速及实现1.三相异步电动机的调速方法根据n=n1(1-s)=60f1(1-s)/p可知，可以通过改变定子绕组的极对数，改变供电电网的频率，改变电动机的转差率等三种方法进行调速。（1）变极调速通过改变定子绕组的连接方式，使一半绕组中的电流方向改变，从而改变极对数进行调速的一种方法任务2.三相异步电动机的调速及实现（2）改变定子电压调速改变定子电压调速是通过电抗器或自耦变压器改变笼型异步电动机定子绕组上的电压进行调速。（3）变频器与三相异步电动机的变频调速变频调速是通过连续地改变电源的频率来平滑调节电动机转速的调速方法。任务2.三相异步电动...
