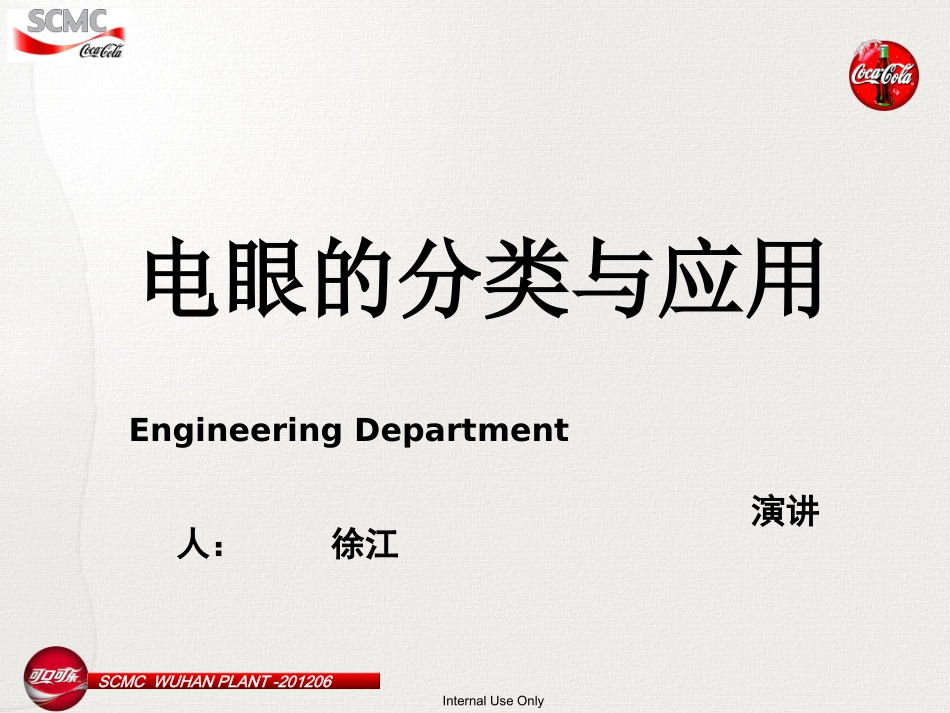

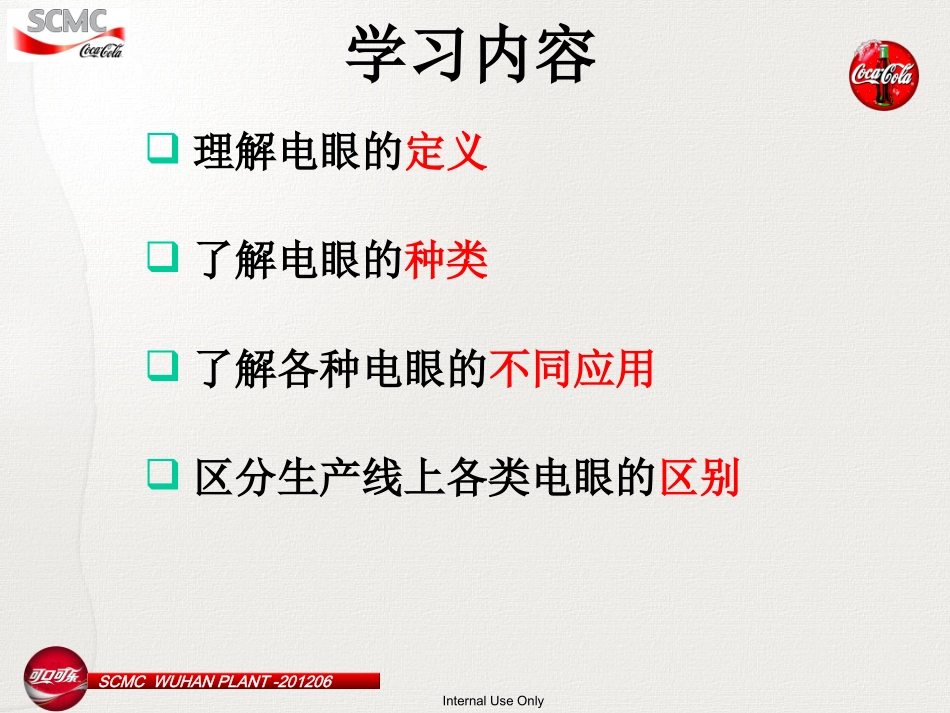

InternalUseOnlySCMCWUHANPLANT-201206电眼的分类与应用EngineeringDepartment演讲人：徐江InternalUseOnlySCMCWUHANPLANT-201206学习内容理解电眼的定义了解电眼的种类了解各种电眼的不同应用区分生产线上各类电眼的区别InternalUseOnlySCMCWUHANPLANT-201206电眼的定义电眼又称非接触式行程开关，它是一种用于工业自动化检测或反馈信号的一种开关原件。电眼的作用它可以用于计数，检测报警，液位控制，脉冲检测，位置的检测等。InternalUseOnlySCMCWUHANPLANT-201206按输入电源分DC12V、DC5V、AC220V、DC24V等。按工作方式分：常开型、常闭型、常开常闭型。按输出方式分：NPN型、PNP型。按工作原理分：接近开关、光电开关、超声波传感器。电眼的分类InternalUseOnlySCMCWUHANPLANT-201206电眼的分类1.接近开关2.光电开关3.超声波传感器InternalUseOnlySCMCWUHANPLANT-201206接近开关的种类①电感式接近开关②电容式接近开关③电磁式接近开关InternalUseOnlySCMCWUHANPLANT-201206电感式接近开关的定义只能检测金属物体，当有金属物体接近它的感应范围时接近开关内部经过电路处理后产生的一种开关信号的变化。InternalUseOnlySCMCWUHANPLANT-201206电感式接近开关按安装方式分类：齐平型：感应距离小，只能感应接近开关传感部分的前方。非齐平型：与齐平型接近开关相比，感应距离和范围要稍大。InternalUseOnlySCMCWUHANPLANT-201206电容式接近开关的定义可以检测所有物体，当被检测物体接近它的感应范围时经过它的内部电路处理后产生的一种开关信号的变化。InternalUseOnlySCMCWUHANPLANT-201206电磁式接近开关的定义只能检测磁性物体，当有磁性物体接近它的感应范围时接近开关内部经过电路处理后产生的一种开关信号的变化。InternalUseOnlySCMCWUHANPLANT-201206讨论：各种接近开关应用在生产现场的哪些地方？并简单的描述一下它们用在这些地方的作用？InternalUseOnlySCMCWUHANPLANT-201206当此金属环进入接近开关的感应范围时，接近开关反馈此隔膜阀的开关动作状态。InternalUseOnlySCMCWUHANPLANT-201206当此金属支架感应到接近开关时反馈此输送带上瓶未挤满的一种状态。InternalUseOnlySCMCWUHANPLANT-201206当电容式接近开关感应到此白色颗粒时接近开关反馈料缸物料已满。InternalUseOnlySCMCWUHANPLANT-201206当气缸收到位时气缸内部的磁环进入此电磁式接近开关的感应范围，此接近开关就反馈气缸收到位的一种状态。InternalUseOnlySCMCWUHANPLANT-201206各类接近开关的区别检测材料特点电感式接近开关金属物体抗环境干扰性能好、价格较低电容式接近开关非金属或金属、液位、粉状物、塑料等价格较高，安装环境要求高电磁式接近开关电磁材料体积小巧且灵活,价格最低InternalUseOnlySCMCWUHANPLANT-201206光电开关的种类漫反射型光电开关漫反射型光电开关对射型光电开关对射型光电开关槽式光电开关槽式光电开关镜面反射型光电开关镜面反射型光电开关光纤及其放大器光纤及其放大器InternalUseOnlySCMCWUHANPLANT-201206对射型光电开关镜面反射型光电开关InternalUseOnlySCMCWUHANPLANT-201206漫反射型光电开关槽式光电开关InternalUseOnlySCMCWUHANPLANT-201206光纤式光电开关InternalUseOnlySCMCWUHANPLANT-201206光电开关的定义光电开关是以光为检测介质，由发光体与受光体间的光路遮挡或反射光的光路变化为信号来检测物体的开关量信号。它的传感部分是采用光电元件作为检测原件。InternalUseOnlySCMCWUHANPLANT-2012061）对射型光电开关——结构上光眼的发射器与接收器是相互分离的，发射光眼发出光束给接收光眼，在光束被中断的情况下接收光眼内部电路会产生一个开关信号变化InternalUseOnlySCMCWUHANPLANT-2012062）镜面反射型光电开关——由光眼发出的光线经过对面的反射板反射回形成一道光束，当光束被中断时光眼内部会产生一个开关信号的变化。光眼InternalUseOnlySCMCWUHANPLANT-2012063）漫反射型光电开关——当有被检测物体经过时，光电开关发出足够亮的光线经被检测物体反射回来，光电开关内部电路就会产生开关信号变化。Interna...
