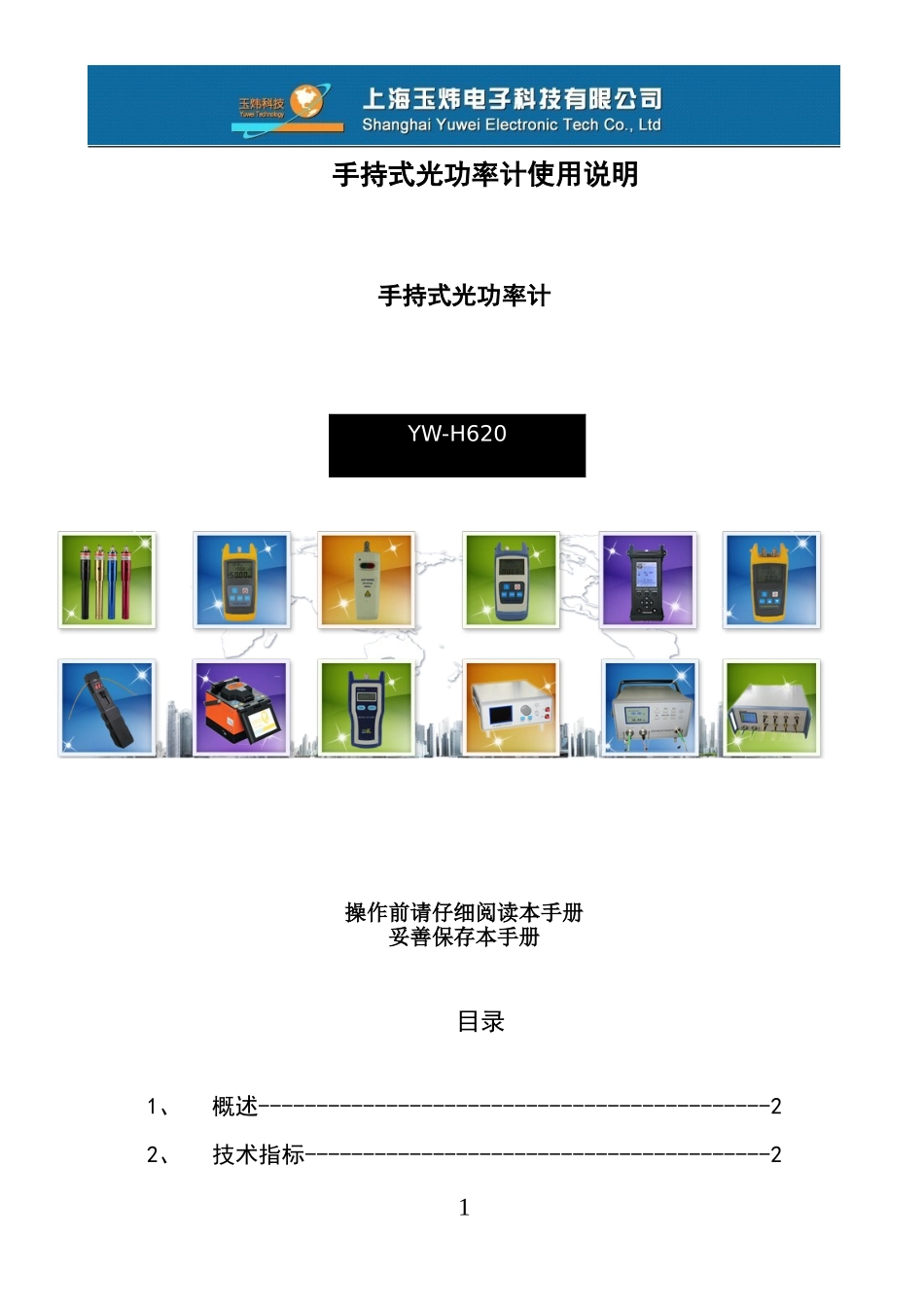

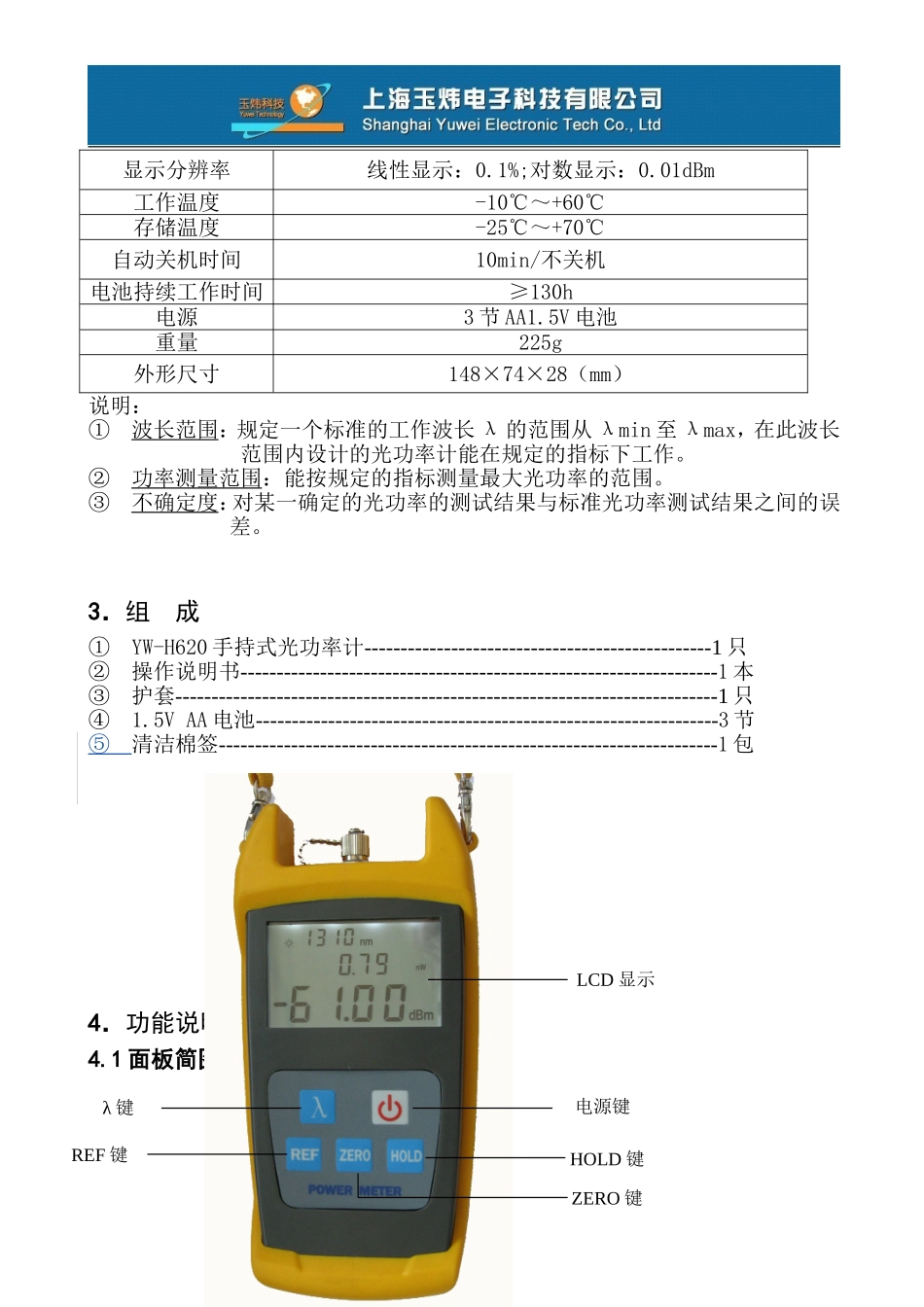

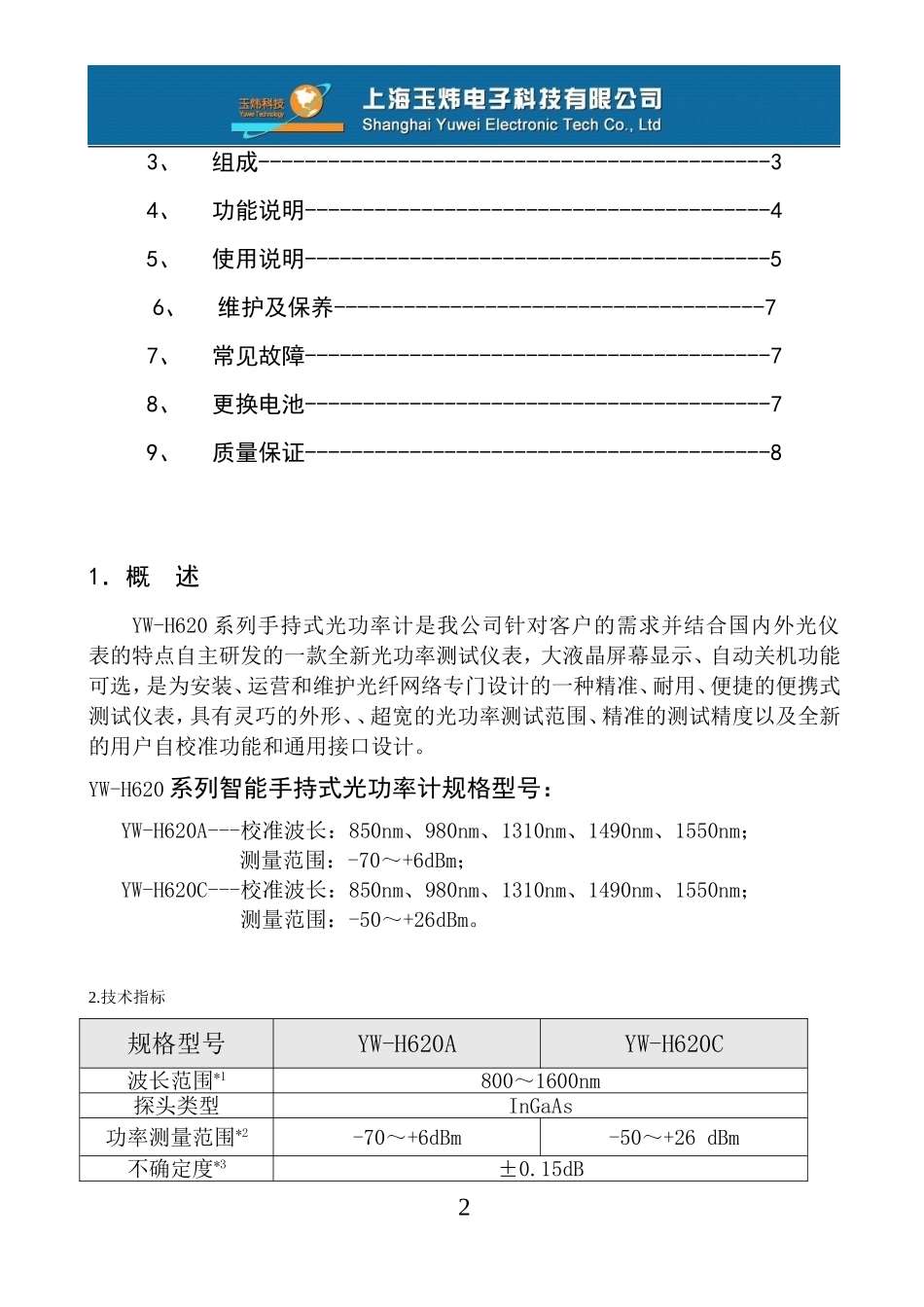

手持式光功率计使用说明手持式光功率计操作前请仔细阅读本手册妥善保存本手册目录1、概述--------------------------------------------22、技术指标----------------------------------------21YW-H6203、组成--------------------------------------------34、功能说明----------------------------------------45、使用说明----------------------------------------56、维护及保养-------------------------------------77、常见故障----------------------------------------78、更换电池----------------------------------------79、质量保证----------------------------------------81．概述YW-H620系列手持式光功率计是我公司针对客户的需求并结合国内外光仪表的特点自主研发的一款全新光功率测试仪表，大液晶屏幕显示、自动关机功能可选，是为安装、运营和维护光纤网络专门设计的一种精准、耐用、便捷的便携式测试仪表，具有灵巧的外形、、超宽的光功率测试范围、精准的测试精度以及全新的用户自校准功能和通用接口设计。YW-H620系列智能手持式光功率计规格型号：YW-H620A---校准波长：850nm、980nm、1310nm、1490nm、1550nm；测量范围：-70～+6dBm；YW-H620C---校准波长：850nm、980nm、1310nm、1490nm、1550nm；测量范围：-50～+26dBm。2.技术指标规格型号YW-H620AYW-H620C波长范围*1800～1600nm探头类型InGaAs功率测量范围*2-70～+6dBm-50～+26dBm不确定度*3±0.15dB2显示分辨率线性显示：0.1%;对数显示：0.01dBm工作温度-10℃～+60℃存储温度-25℃～+70℃自动关机时间10min/不关机电池持续工作时间≥130h电源3节AA1.5V电池重量225g外形尺寸148×74×28（mm）说明：①波长范围：规定一个标准的工作波长λ的范围从λmin至λmax，在此波长范围内设计的光功率计能在规定的指标下工作。②功率测量范围：能按规定的指标测量最大光功率的范围。③不确定度：对某一确定的光功率的测试结果与标准光功率测试结果之间的误差。3．组成①YW-H620手持式光功率计------------------------------------------------1只②操作说明书------------------------------------------------------------------1本③护套---------------------------------------------------------------------------1只④1.5VAA电池----------------------------------------------------------------3节⑤清洁棉签---------------------------------------------------------------------1包4．功能说明4.1面板简图3LCD显示电源键λ键HOLD键ZERO键REF键4.2功能说明（1）LCD显示屏LCD显示所测得的光功率值，以dBm/mW/uW/nW的形式显示；设定的波长850nm、980nm、1310nm、1490nm、1550nm；光功率计当前的工作模式以及自动关机状态等。（2）电源键按○键至液晶有显示，即可启动光功率计。同时在开机状态下，按下此键可以选择自动关机功能,同时LCD显示屏左上角出现自动关机符号，再次按下该键关闭自动关机功能；长按该键(约3秒)，即可实现关机功能。（3）λ键波长选择键，按压该键，可以选择不同的波长，有850nm、980nm、1310nm、1490nm、1550nm五种波长供选择，该值也将在LCD上显示。（4）REF键在设定波长下，进行光功率值的相对测量。（5）ZERO键按该键，进行光功率计的自调零。（6）HOLD键按该键可以保持LCD上的显示内容，再次按下该键可以解除此状态。45．使用说明5.1开机/关机①按住表面板上的○键，LCD显示，开机完毕。②长按仪表面板上的○键（约3秒）后，光功率计关闭。5.2绝对光功率测量①打开光功率计②设定测量波长。通过λ键选择测量波长。③接入被测光，屏幕显示为当前测量值，包括绝对功率的线性和非线性值。5.3相对光功率测量①设定测量波长。②在绝对光功率测量模式下，接入被测光，测得当前功率值。③按动REF键，当前光功率值成为当前参考值（以dBm为单位），此时显示当前绝对功率值和当前相对光功率值为0dB。④接入另一测量光，显示当前测量光的绝对光功率值和相对光功率值。5.4特殊功能H620系列光功率计有两种工作模式：工作模式和校准模式，平时总是进入工作模式。5.4.1校准模式同时按下RE...
