提高钢结构基础预埋螺栓的安装质量VIP免费

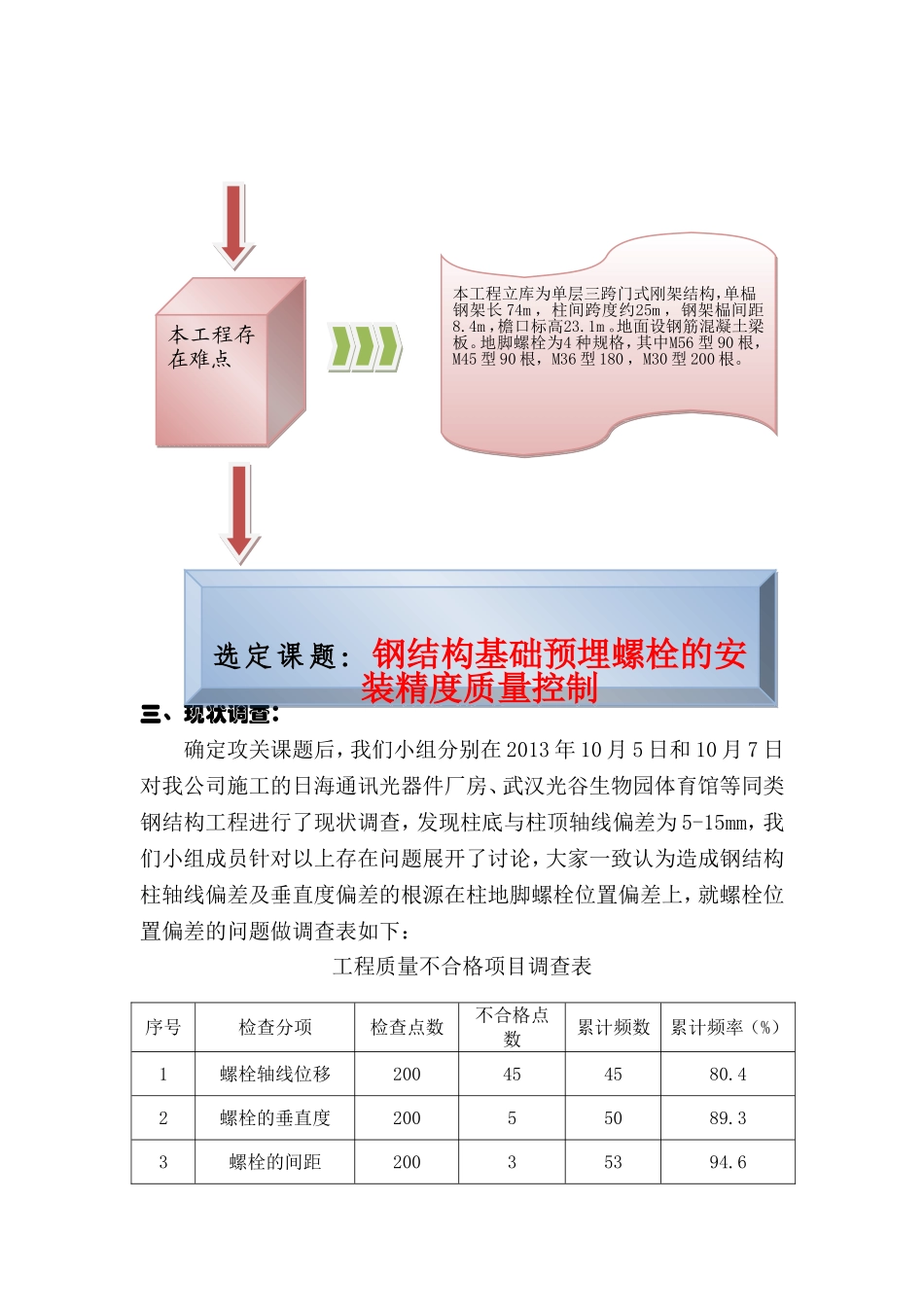

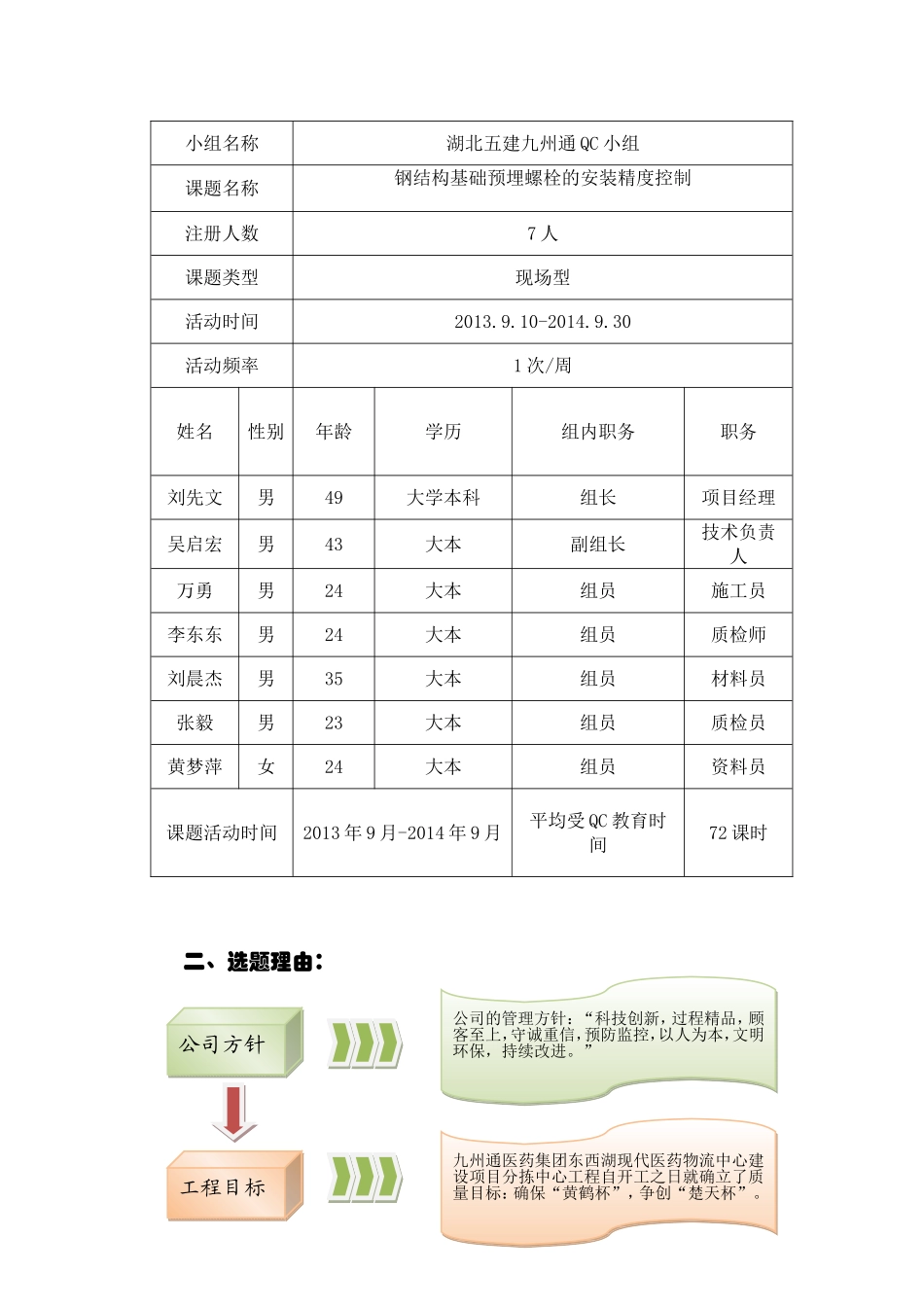

钢结构基础预埋螺栓的安装精度质量控制湖北五建九州通QC小组一、基本概况：1、工程概况：九州通医药集团东西湖现代医药物流中心建设项目分拣中心工程位于武汉市东西湖区，总建筑面积：58088.05㎡（不包含地下室面积），地下室建筑面积：1266.76㎡，立库钢结构建筑面积8889.3㎡。建筑层数为五层。地脚螺栓规格图本建筑按结构缝分为六个部分，分为A区、B区、C区、D区、E区及立库。A区、B区、C区、D区为多层混凝土框架结构，建筑高度23.1m。E区4.800以下为单层混凝土框架结构，4.800以上为单层单跨门式刚架结构，檐口标高23.1m；立库为单层三跨门式刚架结构，单榀钢架长74m，柱间跨度约25m，钢架榀间距8.4m，檐口标高23.1m。地面设钢筋混凝土梁板。地脚螺栓为4种规格，其中M56型90根，M45型90根，M36型180，M30型200根。2、小组简介：小组名称湖北五建九州通QC小组课题名称钢结构基础预埋螺栓的安装精度控制注册人数7人课题类型现场型活动时间2013.9.10-2014.9.30活动频率1次/周姓名性别年龄学历组内职务职务刘先文男49大学本科组长项目经理吴启宏男43大本副组长技术负责人万勇男24大本组员施工员李东东男24大本组员质检师刘晨杰男35大本组员材料员张毅男23大本组员质检员黄梦萍女24大本组员资料员课题活动时间2013年9月-2014年9月平均受QC教育时间72课时二、选题理由：公司方针公司方针工程目标工程目标公司的管理方针：“科技创新，过程精品，顾客至上，守诚重信，预防监控，以人为本，文明环保，持续改进。”公司的管理方针：“科技创新，过程精品，顾客至上，守诚重信，预防监控，以人为本，文明环保，持续改进。”九州通医药集团东西湖现代医药物流中心建设项目分拣中心工程自开工之日就确立了质量目标：确保“黄鹤杯”，争创“楚天杯”。九州通医药集团东西湖现代医药物流中心建设项目分拣中心工程自开工之日就确立了质量目标：确保“黄鹤杯”，争创“楚天杯”。三、现状调查：确定攻关课题后，我们小组分别在2013年10月5日和10月7日对我公司施工的日海通讯光器件厂房、武汉光谷生物园体育馆等同类钢结构工程进行了现状调查，发现柱底与柱顶轴线偏差为5-15mm，我们小组成员针对以上存在问题展开了讨论，大家一致认为造成钢结构柱轴线偏差及垂直度偏差的根源在柱地脚螺栓位置偏差上，就螺栓位置偏差的问题做调查表如下：工程质量不合格项目调查表序号检查分项检查点数不合格点数累计频数累计频率（%）1螺栓轴线位移200454580.42螺栓的垂直度20055089.33螺栓的间距20035394.6本工程存在难点本工程存在难点本工程立库为单层三跨门式刚架结构，单榀钢架长74m，柱间跨度约25m，钢架榀间距8.4m，檐口标高23.1m。地面设钢筋混凝土梁板。地脚螺栓为4种规格，其中M56型90根，M45型90根，M36型180，M30型200根。本工程立库为单层三跨门式刚架结构，单榀钢架长74m，柱间跨度约25m，钢架榀间距8.4m，檐口标高23.1m。地面设钢筋混凝土梁板。地脚螺栓为4种规格，其中M56型90根，M45型90根，M36型180，M30型200根。选定课题：钢结构基础预埋螺栓的安装精度质量控制选定课题：钢结构基础预埋螺栓的安装精度质量控制4螺栓标高2003561005合计（∑）80056制表人：万勇制表时间；2013.10.10工程质量不合格项目排列图制表人：李东东制表时间；2013.10.10由调查表和排列图可以看出，螺栓的轴线位移是影响质量的主要因素，是亟待解决的问题。四、目标设定：可行性分析：五、原因分析：活动目标确定后，我们小组成员通过对已收集到的相关资料进行活动目标具体目标钢结构基础预埋螺栓的安装精度控制螺栓轴线位移合格率达到100%目标可行性分析目标可以实现公司三级管理制：公司有完整的质量保证体系，项目部有成文的质量考核制度，班组有严格的质量检查制度。抓住根源通过前期的调查分析，从排列图中看出螺栓轴线位移占影响螺栓安装质量的80.4%，是影响安装质量的主要根源。技术指导我公司派住工地工程师肖定祥作为现场技术指导历史水平本小组成员都有丰富的施工经验，并且我公司近几年施工了较多的钢结构厂房，也积累了一定的经验。制度保证了认真的研究，对造成地脚螺栓轴线位移，运用树图法进行了科学的...
