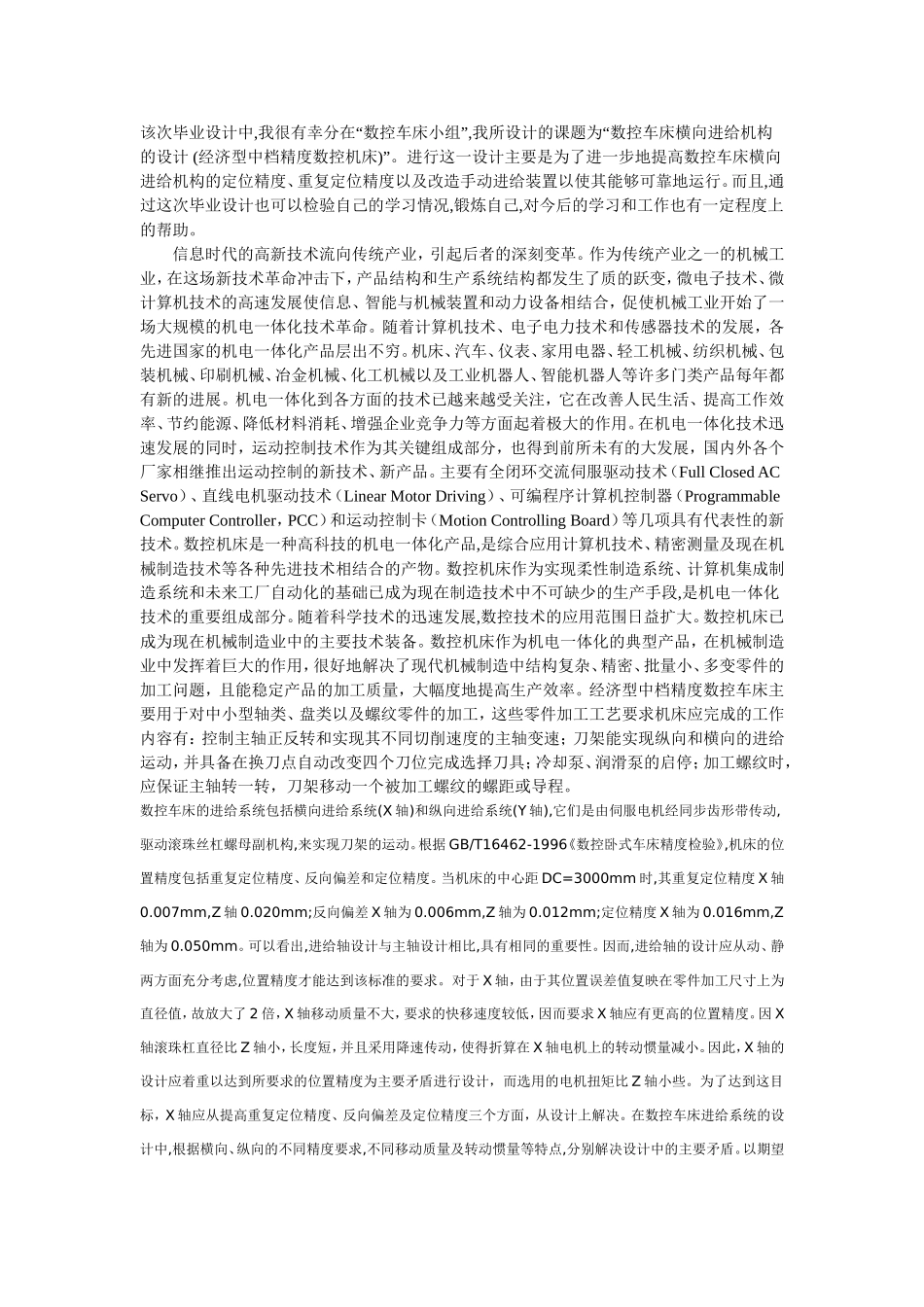

该次毕业设计中,我很有幸分在“数控车床小组”,我所设计的课题为“数控车床横向进给机构的设计(经济型中档精度数控机床)”。进行这一设计主要是为了进一步地提高数控车床横向进给机构的定位精度、重复定位精度以及改造手动进给装置以使其能够可靠地运行。而且,通过这次毕业设计也可以检验自己的学习情况,锻炼自己,对今后的学习和工作也有一定程度上的帮助。信息时代的高新技术流向传统产业，引起后者的深刻变革。作为传统产业之一的机械工业，在这场新技术革命冲击下，产品结构和生产系统结构都发生了质的跃变，微电子技术、微计算机技术的高速发展使信息、智能与机械装置和动力设备相结合，促使机械工业开始了一场大规模的机电一体化技术革命。随着计算机技术、电子电力技术和传感器技术的发展，各先进国家的机电一体化产品层出不穷。机床、汽车、仪表、家用电器、轻工机械、纺织机械、包装机械、印刷机械、冶金机械、化工机械以及工业机器人、智能机器人等许多门类产品每年都有新的进展。机电一体化到各方面的技术已越来越受关注，它在改善人民生活、提高工作效率、节约能源、降低材料消耗、增强企业竞争力等方面起着极大的作用。在机电一体化技术迅速发展的同时，运动控制技术作为其关键组成部分，也得到前所未有的大发展，国内外各个厂家相继推出运动控制的新技术、新产品。主要有全闭环交流伺服驱动技术（FullClosedACServo）、直线电机驱动技术（LinearMotorDriving）、可编程序计算机控制器（ProgrammableComputerController，PCC）和运动控制卡（MotionControllingBoard）等几项具有代表性的新技术。数控机床是一种高科技的机电一体化产品,是综合应用计算机技术、精密测量及现在机械制造技术等各种先进技术相结合的产物。数控机床作为实现柔性制造系统、计算机集成制造系统和未来工厂自动化的基础已成为现在制造技术中不可缺少的生产手段,是机电一体化技术的重要组成部分。随着科学技术的迅速发展,数控技术的应用范围日益扩大。数控机床已成为现在机械制造业中的主要技术装备。数控机床作为机电一体化的典型产品，在机械制造业中发挥着巨大的作用，很好地解决了现代机械制造中结构复杂、精密、批量小、多变零件的加工问题，且能稳定产品的加工质量，大幅度地提高生产效率。经济型中档精度数控车床主要用于对中小型轴类、盘类以及螺纹零件的加工，这些零件加工工艺要求机床应完成的工作内容有：控制主轴正反转和实现其不同切削速度的主轴变速；刀架能实现纵向和横向的进给运动，并具备在换刀点自动改变四个刀位完成选择刀具；冷却泵、润滑泵的启停；加工螺纹时，应保证主轴转一转，刀架移动一个被加工螺纹的螺距或导程。数控车床的进给系统包括横向进给系统(X轴)和纵向进给系统(Y轴),它们是由伺服电机经同步齿形带传动,驱动滚珠丝杠螺母副机构,来实现刀架的运动。根据GB/T16462-1996《数控卧式车床精度检验》,机床的位置精度包括重复定位精度、反向偏差和定位精度。当机床的中心距DC=3000mm时,其重复定位精度X轴0.007mm,Z轴0.020mm;反向偏差X轴为0.006mm,Z轴为0.012mm;定位精度X轴为0.016mm,Z轴为0.050mm。可以看出,进给轴设计与主轴设计相比,具有相同的重要性。因而,进给轴的设计应从动、静两方面充分考虑,位置精度才能达到该标准的要求。对于X轴，由于其位置误差值复映在零件加工尺寸上为直径值，故放大了2倍，X轴移动质量不大，要求的快移速度较低，因而要求X轴应有更高的位置精度。因X轴滚珠杠直径比Z轴小，长度短，并且采用降速传动，使得折算在X轴电机上的转动惯量减小。因此，X轴的设计应着重以达到所要求的位置精度为主要矛盾进行设计，而选用的电机扭矩比Z轴小些。为了达到这目标，X轴应从提高重复定位精度、反向偏差及定位精度三个方面，从设计上解决。在数控车床进给系统的设计中,根据横向、纵向的不同精度要求,不同移动质量及转动惯量等特点,分别解决设计中的主要矛盾。以期望设计结果能满足各项性能指标的要求,达到预期的结果,即满足设计任务书的要求。限于编者水平，书中错误和不妥之处在所难免，殷切期望读者批评指正。1、总体设计方案1.1总体设计方案论证与...
