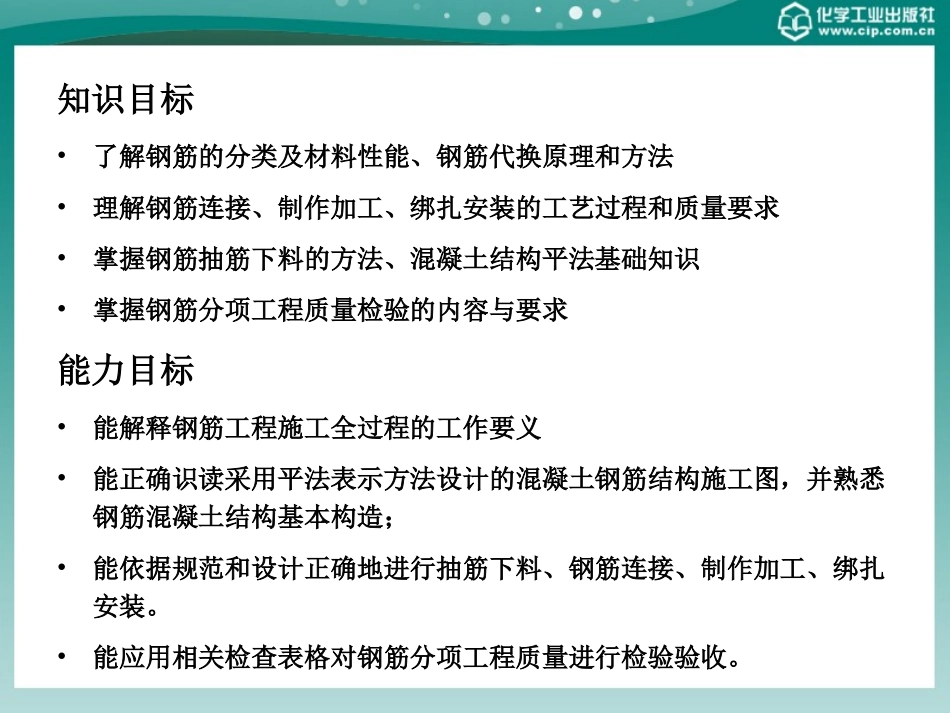

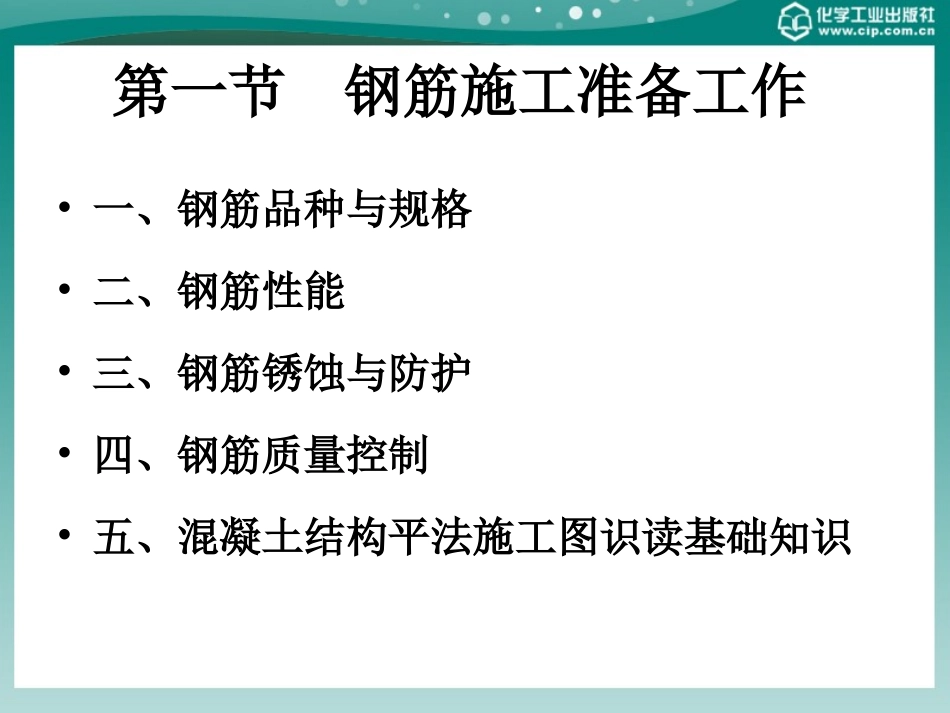

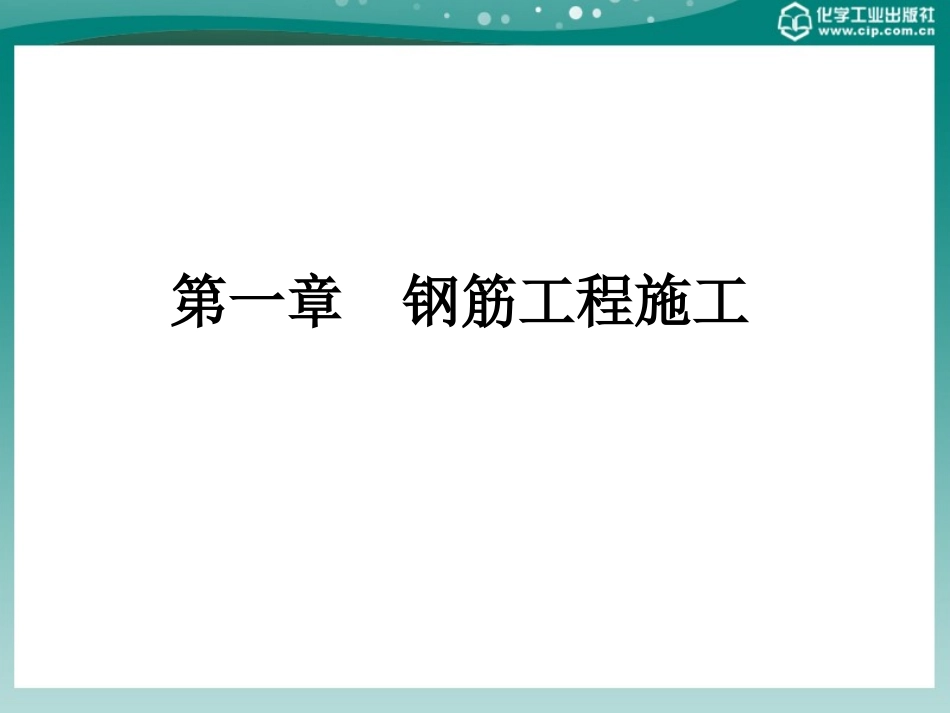

第一章钢筋工程施工知识目标•了解钢筋的分类及材料性能、钢筋代换原理和方法•理解钢筋连接、制作加工、绑扎安装的工艺过程和质量要求•掌握钢筋抽筋下料的方法、混凝土结构平法基础知识•掌握钢筋分项工程质量检验的内容与要求能力目标•能解释钢筋工程施工全过程的工作要义•能正确识读采用平法表示方法设计的混凝土钢筋结构施工图，并熟悉钢筋混凝土结构基本构造；•能依据规范和设计正确地进行抽筋下料、钢筋连接、制作加工、绑扎安装。•能应用相关检查表格对钢筋分项工程质量进行检验验收。第一节钢筋施工准备工作•一、钢筋品种与规格•二、钢筋性能•三、钢筋锈蚀与防护•四、钢筋质量控制•五、混凝土结构平法施工图识读基础知识一、钢筋品种与规格•（一）钢筋的分类•（二）热轧光圆钢筋•（三）热轧带肋钢筋•（四）冷轧扭钢筋（一）钢筋的分类1.按直径大小分•钢筋按直径大小分为：钢丝（直径3～5mm）、细钢筋（直径6～10mm）、中粗钢筋（直径12～22mm）、粗钢筋（直径大于22mm）。为了便于运输，钢丝、细钢筋一般卷为圆盘，故细钢筋又称为盘条钢筋，中粗钢筋、粗钢筋则轧成长度为6～12m的直条。如图1-1所示。图1-1盘条钢筋、直条钢筋2.按轧制外形分•钢筋按轧制外形分为：光面钢筋、带肋钢筋、钢线及钢绞线、冷轧扭钢筋•光面钢筋：HPB235级钢筋均轧制为光面圆形截面•带肋钢筋：HPB235级以上钢筋外形轧有凸肋，形状有螺旋形、人字形和月牙形三种，其中以月牙形为主。•钢线分低碳钢丝和碳素钢丝两种；钢绞线一般由多根高强圆钢丝捻成，常用的有1×3和1×7两种，其直径为8.6～15.2mm。•冷轧扭钢筋：经冷轧并冷扭成型的钢筋。3.按化学成分分•钢筋的品种按所含元素的不同，一般可分为碳素钢和普通低合金钢两类。•碳素钢中除含有铁元素外，还有少量的碳、硅、锰、磷、硫等元素。碳素钢按含碳量多少，可分为低碳钢（含碳量低于0.25％），中碳钢（含碳量0.25％～0.6％），高碳钢（含碳量0.6％～1.4％）。•在低碳钢中加入少量合金元素（如:锰、硅、钒、钛等），便成为普通低合金钢（如：20MnSi、45SiMnTi等），此时钢筋强度显著提高，塑性、可焊性能也得到改善。但钢筋中的碳和合金元素并非越多越好，过多则会降低钢筋的延性、塑性、可焊性等性能指标。4.按生产工艺分•混凝土结构用的普通钢筋，按生产工艺可分为两类：热轧钢筋和冷加工钢筋（冷轧带肋钢筋、冷轧扭钢筋、冷拔螺旋钢筋）。冷拉钢筋与冷拔低碳钢丝已逐渐淘汰。余热处理钢筋属于热轧钢筋一类。•热轧钢筋的强度等级由原来的I级、II级、III级和IV级改为按照屈服强度（MPa）划分为235级、335级、400级、500级。•《混凝土结构设计规范》（GB50010-2002）第4.2.1条规定：普通钢筋宜采用热轧带肋钢筋HRB400级和HRB335，也可采用热轧光圆钢筋HPB235和余热处理钢筋RRB400级；并在条文说明中提倡用HRB400级钢筋作为我国钢筋混凝土结构的主力钢筋。（二）热轧光圆钢筋1.直径、横截面面积、重量及允许偏差表1-1热轧光圆钢筋的直径、横截面面积和重量公称直径（mm）公称横截面面积（mm2）理论重量（kg/m）6（6.5）28.27（33.18）0.222（0.260）850.270.3951078.540.61712113.10.88814153.91.2116201.11.5818254.52.0020314.22.4722380.12.982.化学成分3.力学性能特征值（三）热轧带肋钢筋1.尺寸、外形和重量及允许偏差公称直径（mm）公称横截面面积（mm2）理论重量（kg/m）628.270.222850.270.3951078.540.61712113.10.88814153.91.2116201.11.5818254.52.0020314.22.4722380.12.9825490.93.8528615.84.8332804.26.313610187.994012579.8750196415.42注：1.表中理论重量按密度为7.85g/cm3计算；2.重量允许偏差：直径6～12mm为±7%，14～20mm为±5%，22～50mm为±4%。图1-2月牙肋钢筋表面及截面形状d-钢筋内径；α-横肋斜角；h-横肋高度；β-横肋与轴线夹角；h1-纵肋高度；θ-纵肋斜角；a-纵肋顶宽；l-横肋间距；b-横肋顶宽2.分级、牌号及化学成分3.力学性能特征值4.弯曲性能（四）冷轧扭钢筋二、钢筋性能•（一）钢筋力学性能•（二）钢筋锚固性能•（三）钢筋冷弯性能（一）钢筋力学性能1.热轧钢筋•热轧钢筋具有...
