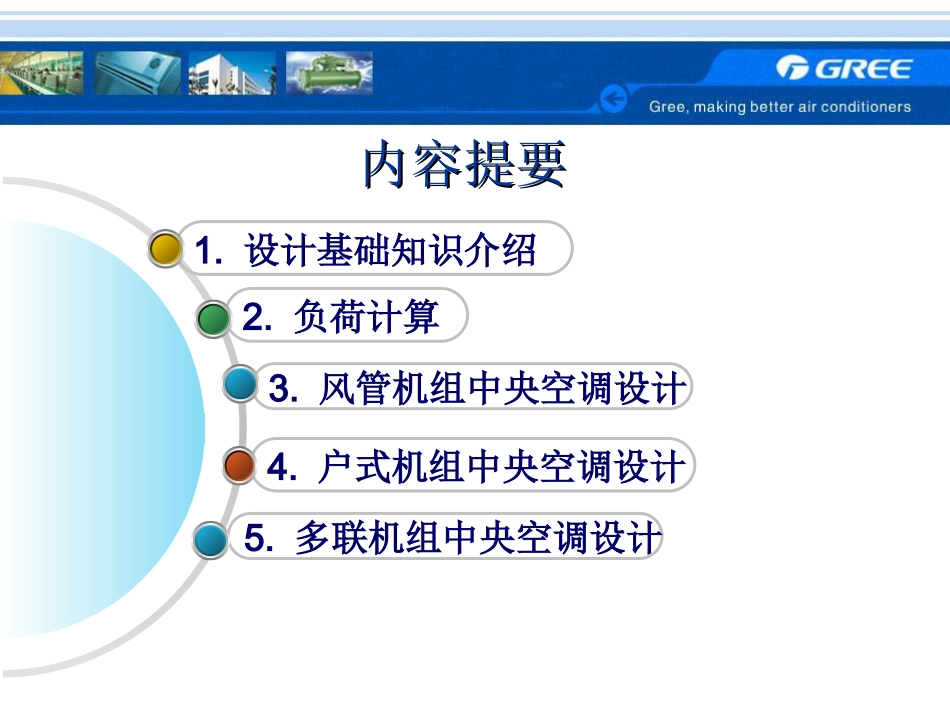

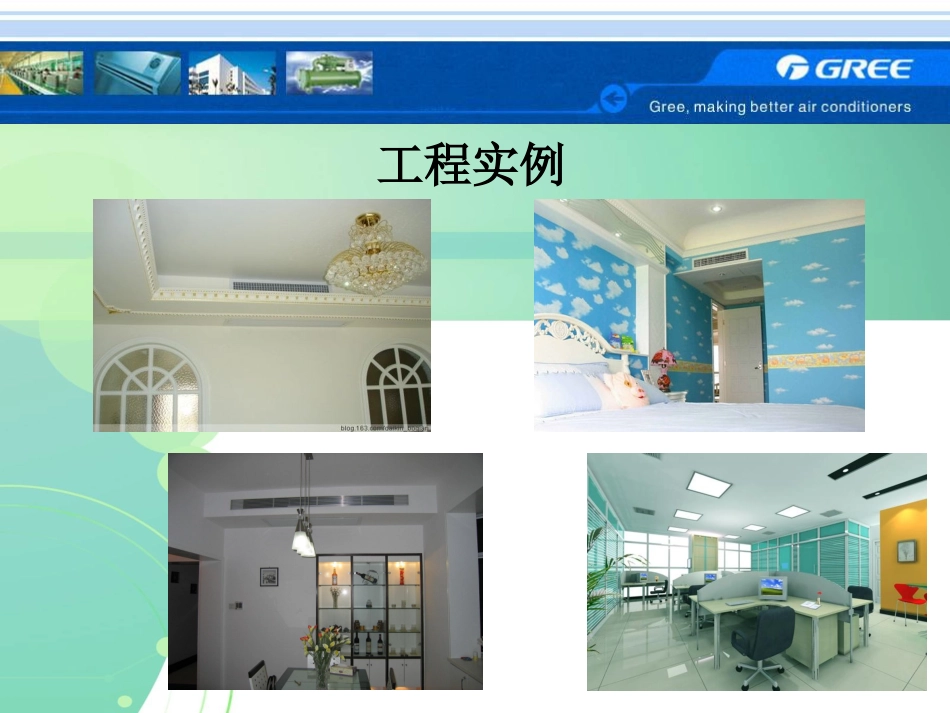

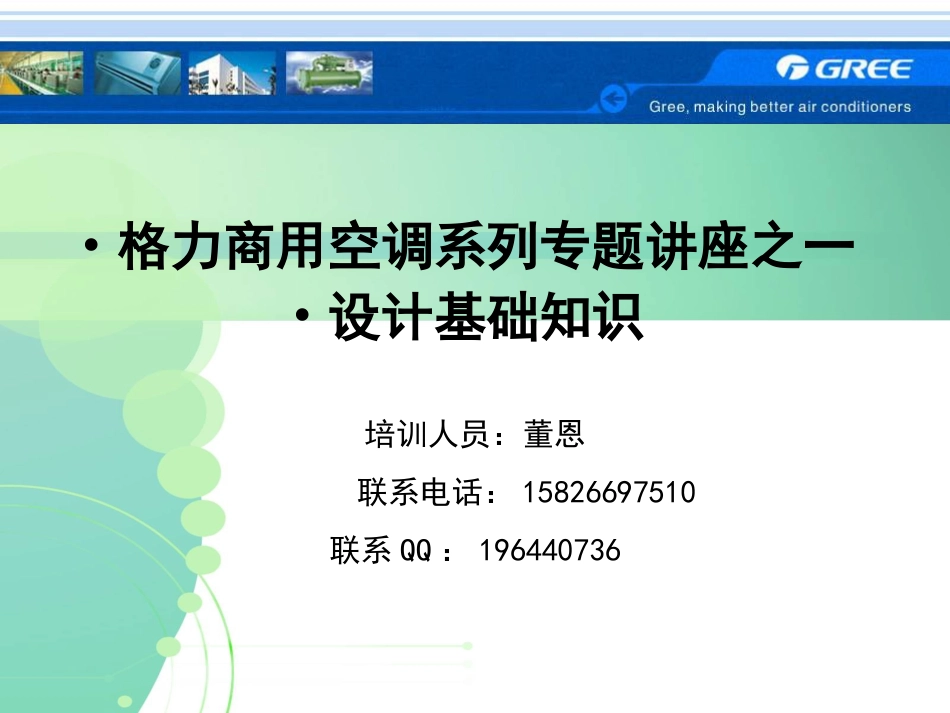

•格力商用空调系列专题讲座之一•设计基础知识培训人员：董恩联系电话：15826697510联系QQ：1964407364.户式机组中央空调设计3.风管机组中央空调设计2.负荷计算1.设计基础知识介绍5.多联机组中央空调设计内容提要内容提要工程实例风口用于送风口用于回风口散流器人才结构设计所需办公用品：1、CAD软件2、鸿业暖通软件（天正、浩晨）3、甲方提供的完整的CAD建筑图（装饰吊顶图）4、直尺、三角板、量角器5、设计手册6、五金手册7、预算软件EXCEL、宏业清单研发室人才结构设计前准备工作：了解工程概况：1、建筑的功能：酒店、办公室、KTV、洗浴中心2、建筑的朝向3、甲方的要求（经济、系统选择倾向）4、外机位置5、甲供电源（是否有三相电）6、现场勘查：对外部环境了解，外机吊装，电梯大小（针对高层建筑）研发室一、基础知识介绍组合示意图室外机室内机一次冷媒循环系统风管送风机组风管机的基本组成包括室外机、管道系统（风系统和氟系统）和风管式室内机。空调系统分类：氟系统和水系统氟系统：主机（室外机）与末端（室内机）之间是采用铜管相连，而铜管内部通过的是氟里昂，即：以氟作为冷（热）源的载体。所以称之为氟系统。氟系统432GREE10自动补水阀10接自来水9.辅助电加热/热水锅炉9181617.自动排气阀8.Y型过滤器18.地基12.流量计13.放水阀14.电动二通阀15.电动三通阀11.止回阀16.球阀2.风机盘管1.空调主机7.旁通调节阀6.截止阀5.压力表4.温度计3.橡胶软接图例说明1715148131112765水系统水系统：主机（室外机）与末端（风机盘管）之间采用水管（可用：PP-R管、镀锌钢管、无缝钢管等）相连，而水管内部通过的是水，即：以水作为冷（热）源的载体。故称之为水系统。风系统：用风管（镀锌铁皮）来连接室内机和送、回风口的系统冷负荷为维护室温恒定，空调设备在单位时间内必须从室内带走的热量。热量是通过墙体传热，灯具散热，人体散热带入空气中。风量根据空气的焓湿图进行计算，通过设备进行查询。室外空气计算参数由当地的气候条件决定。室内空气计算参数季节温度℃相对湿度%风速m/s夏季22-2840-65≤0.3冬季18-2430-60≤0.2设计步骤冷负荷计算设备选型风系统设计冷媒系统设计施工之前要求甲方在图纸上签字认可设计预算合同安装试运转变更交付甲方使用工作流程二、负荷计算民用建筑空调面积冷指标（推荐）房间类型冷负荷指标（w/m2）房间类型冷负荷指标（w/m2）办公室120-220门厅、中庭110-180百货商场180-300走廊90-120旅馆客房100-180室内游泳池220-360会议室220-320图书阅览室100-150舞厅（交谊舞）220-280陈列室展览厅160-260舞厅（迪斯科）280-350会堂、报告厅200-260酒吧150-250体育馆200-280西餐厅200-250影剧院观众厅220-350中餐厅宴会厅220-360影剧院休息厅250-400健身房保龄球150-250医院病房100-180理发、美容150-280医院手术室150-500管理、接待110-150公寓、住宅100-200空调负荷计算单位面积冷负荷指标法Q=Q’*SQ建筑物空调房间总冷负荷(w)Q’冷负荷指标(w/m2)S空调房间面积(m2)成都地区冷负荷指标客厅180-230w/m2餐厅200-230w/m2卧室160-180w/m2办公室180-200w/m2设备选型面积（m2）冷负荷指标（w/m2）冷负荷（w）客厅302006000根据冷负荷选择B系列超薄风管机FGR6.5/B。设备选择时注意事项1、冷量不足：这个问题是目前用户投诉最多的一个问题。2、风量偏小：目前我们建议6m2以下的房间选用FGR2.3/B,6-10m2的都选用FGR2.6/B。3、机外余压：实际施工中风管接的过长，导致风口没有风。4、噪声问题：这是目前被投诉的一个要点。造成这一问题的原因多数在于安装责任心不强，造成产品质量不稳定。在卧室、客厅等噪声要求较高的房间，面积较大时，用两台小设备代替一台大设备。室内机安放位置a：送回风无阻挡的地方，b：出风口尽量在一面墙的居中位置，c：送风对面墙最好小于5米，d：室内机最好不在卧室床头上方和家电的上方，e：室内送风口尽量不在掉角之处（特别征对大于20米的空间）以防气流分布不均匀，f：检修口开口尺寸为400mm*400mm。室外机安放位置a:尽量不在阳光直射的地方，b:不在卧室的窗台或卧室的附近，c:进、出风有足够的距离，便于散热（即：进、...
