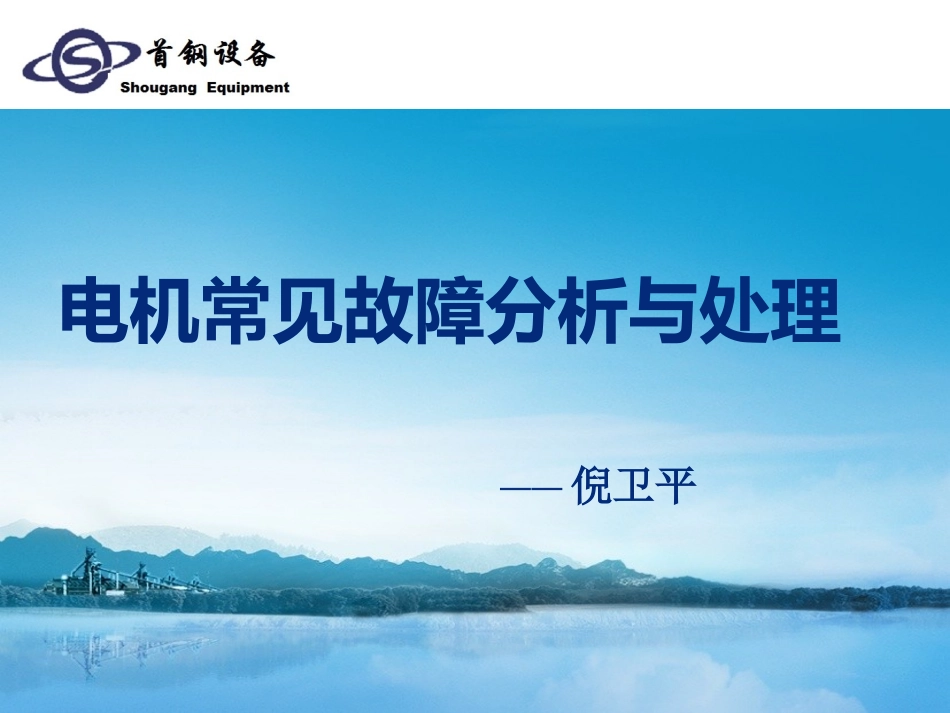

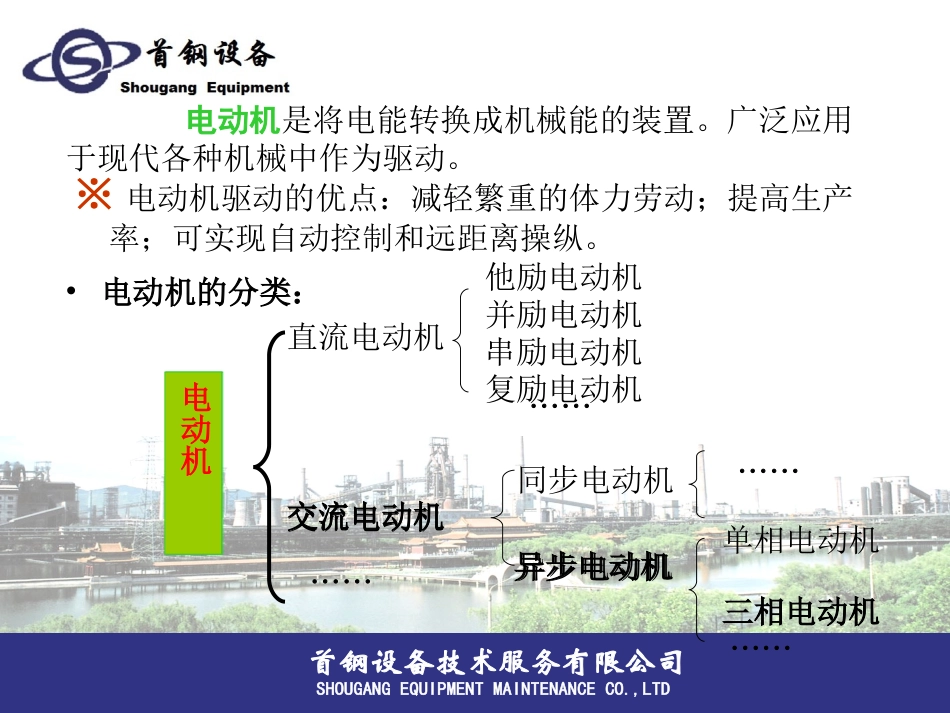

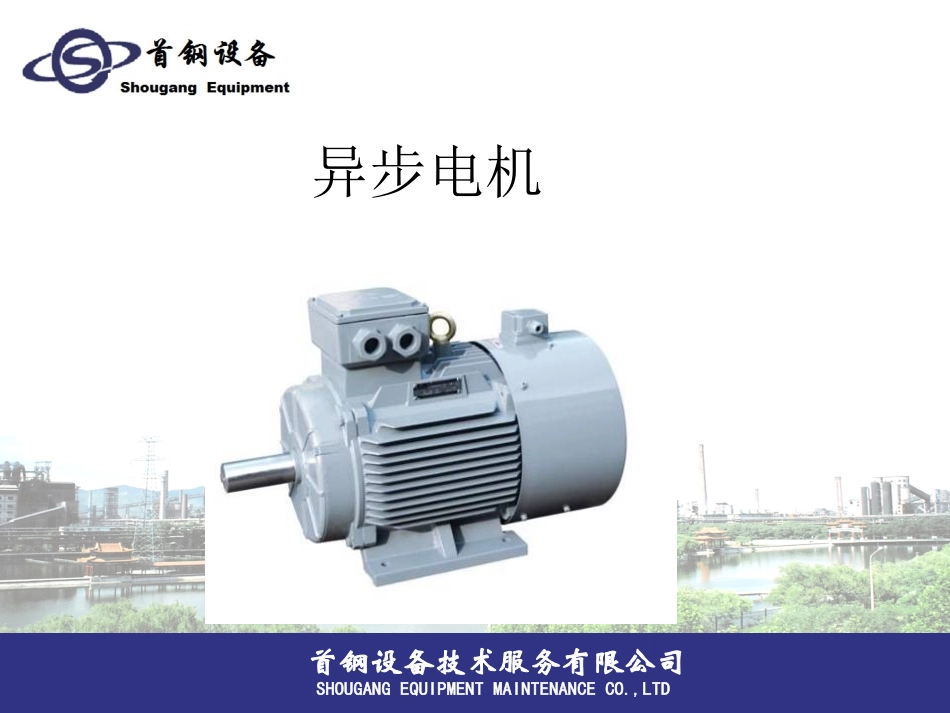

SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司电机常见故障分析与处理——倪卫平SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司电动机是将电能转换成机械能的装置。广泛应用于现代各种机械中作为驱动。※电动机驱动的优点：减轻繁重的体力劳动；提高生产率；可实现自动控制和远距离操纵。•电动机的分类：电动机直流电动机交流电动机他励电动机并励电动机串励电动机复励电动机同步电动机异步电动机三相电动机单相电动机交流电动机异步电动机三相电动机电动机SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司异步电机SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司异步电机（感应电机）的用途和类型※用途：异步电机主要用作电动机，是应用最广泛的一种电动机，在动力负载中，异步电动机的使用约占85％左右；◆在工业农业方面，拖动各类机械——三相异步电机；◆在家用电器方面的电扇、电冰箱、空调机等——单相异步电机；◆作异步发电机使用，多是单机使用，常用于电网尚未到达的地区，或用于风力发电等特殊场合。SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司◆按相数：单相、三相；◆按转子结构：•鼠笼式异步电动机，绕线式异步电动机–鼠笼式异步电动机结构简单，坚固，成本低，运行性能不如绕线式；–绕线式异步电动机通过外串电阻改善电机的起动，调速等性能。※类型SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司※优缺点◆优点：结构简单，制造、使用和维护方便，运行可靠，效率较高，价格低廉，坚固耐用。◆缺点：①转速不易调节②鼠笼式异步电动机的起动性能较差③功率因数滞后SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司异步电机的基本类型和基本结构※定子组成：定子铁心、定子绕组、机座三部分构成。◆定子铁心–作用：定子磁路的一部分、嵌放定子绕组。–构成：为减少铁耗，铁心一般采用导磁性能好、比损耗小的0.5mm厚的硅钢片叠成。–为嵌放定子绕组，定子冲片中均匀地冲制若干个形状相同的槽。槽形：半闭合（小型机，绕组为圆导线）、半开口（低压中型机，绕组为成型线圈）、开口槽（高压大、中型机，绕组为用绝缘带包扎并浸漆处理过的成型线圈）。SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司•作用：是电机的电路，它可感应电动势、流过电流、实现机电能量转换。•成型线圈，散嵌线圈◆定子绕组SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司◆机座SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司※转子：组成：铁心、转子绕组、转轴◆分类：笼型、绕线式◆转子铁心：0.5mm厚的硅钢片冲制叠压而成。–作用：电机磁路的一部分、嵌放转子绕组。SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司◆转子绕组•感应电动势、流过电流、产生电磁转矩。斜槽形式SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司◆鼠笼式转子绕组•自己短路的绕组，在转子的每个槽中放有一根导体（铜、铝），导体比铁芯长，在铁芯两端用两个端环将导体短接，形成短路绕组。若将铁芯去掉，剩下的绕组形状似松鼠笼子，故称鼠笼式绕组。SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司◆绕线式转子绕组绕线式绕组为对称三相绕组，出线端经滑环、电刷引出电流。特点：可在转子回路串入附加电阻，改善起动性能、调节转速。SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司◆转轴SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司电机气隙※气隙：定转子之间的间隙，很小，0.2-1mm。对电机的性能影响很大。SHOUGANGEQUIPMENTMAINTENANCECO.,LTD首钢设备技术服务有限公司◆气隙大小对电机性能有很大的影响–气隙大：磁阻大，励磁电流大，功率因数低。–气隙小：为了降低电机的空载电流（励磁电流），提高电机的功...
