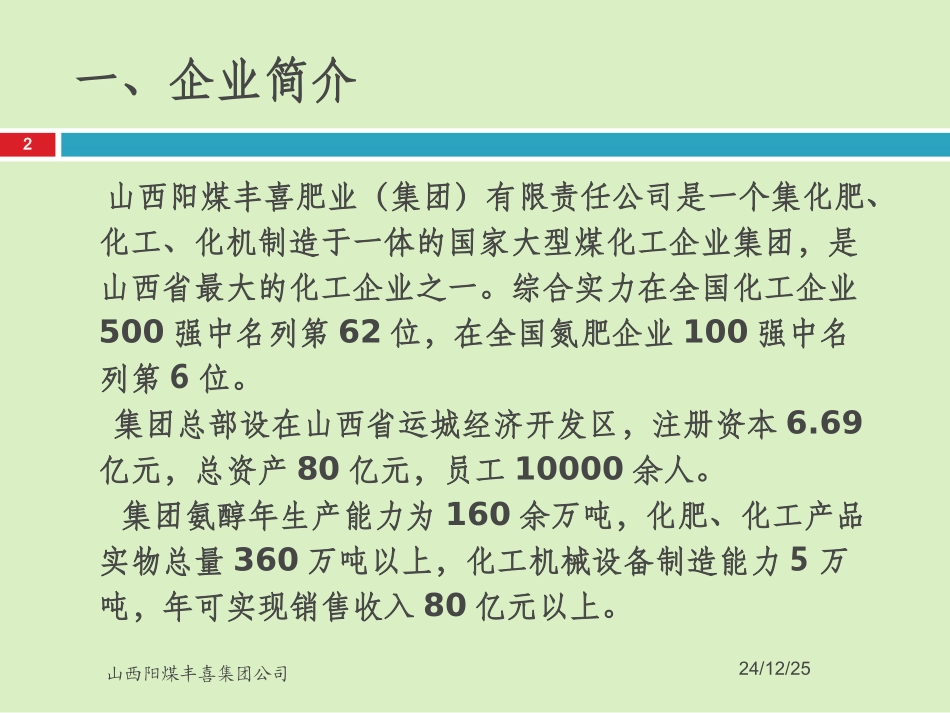

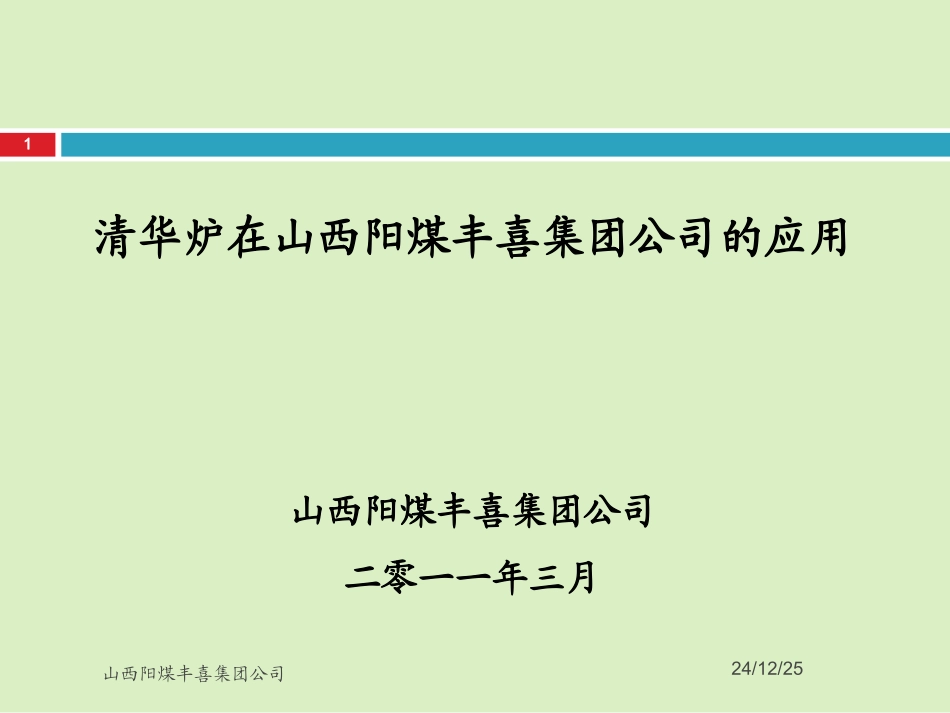

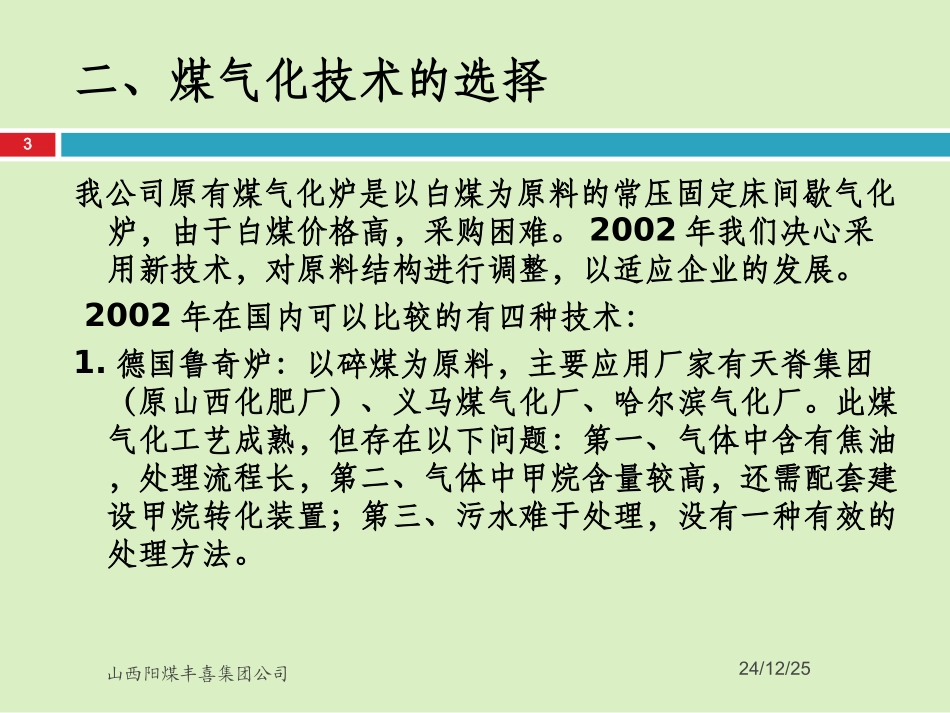

24/12/25山西阳煤丰喜集团公司1清华炉在山西阳煤丰喜集团公司的应用山西阳煤丰喜集团公司二零一一年三月一、企业简介24/12/25山西阳煤丰喜集团公司2山西阳煤丰喜肥业（集团）有限责任公司是一个集化肥、化工、化机制造于一体的国家大型煤化工企业集团，是山西省最大的化工企业之一。综合实力在全国化工企业500强中名列第62位，在全国氮肥企业100强中名列第6位。集团总部设在山西省运城经济开发区，注册资本6.69亿元，总资产80亿元，员工10000余人。集团氨醇年生产能力为160余万吨，化肥、化工产品实物总量360万吨以上，化工机械设备制造能力5万吨，年可实现销售收入80亿元以上。二、煤气化技术的选择24/12/25山西阳煤丰喜集团公司3我公司原有煤气化炉是以白煤为原料的常压固定床间歇气化炉，由于白煤价格高，采购困难。2002年我们决心采用新技术，对原料结构进行调整，以适应企业的发展。2002年在国内可以比较的有四种技术：1.德国鲁奇炉：以碎煤为原料，主要应用厂家有天脊集团（原山西化肥厂）、义马煤气化厂、哈尔滨气化厂。此煤气化工艺成熟，但存在以下问题：第一、气体中含有焦油，处理流程长，第二、气体中甲烷含量较高，还需配套建设甲烷转化装置；第三、污水难于处理，没有一种有效的处理方法。24/12/25山西阳煤丰喜集团公司42.壳牌炉：以干粉为原料，世界上唯一一套工业化装置在荷兰，用于发电，年运行不足5500小时，国内装置均在建设中，且投资巨大。3.美国德士古炉:以水煤浆为原料，运行的工业装置多，当时已运行厂家主要有鲁南化肥厂、上海焦化厂、淮南化肥厂、渭河化肥厂。此气化技术生产稳定，环境友好。主要存在问题是烧嘴寿命短，一般为45天左右。24/12/25山西阳煤丰喜集团公司54.清华炉：以水煤浆为原料，国内自主开发的煤气化技术，当时已完成专利、数学模型、冷态试验，正在进行φ1000mm气化炉热态试验。根据比较，我们认为德国鲁奇炉和英荷壳牌炉不适合我们。美国德士古炉和清华炉适合我们，但各有千秋。从我们的经验考虑，清华炉具有美国德士古气化炉的所有优点，用分级给氧方式解决美国德士古炉的烧嘴寿命时间短的问题。三、清华炉示范项目简介24/12/25山西阳煤丰喜集团公司6清华炉气化装置是以山西丰喜肥业（集团）临猗分公司30万吨／年甲醇项目，一期工程年产10万吨甲醇项目依托进行建设的。一期工程于2003年开工建设，于2006年元月23日一次化工投料成功，气化炉一开一备，装置投运后，当月即达设计要求。2007年10月20日石油和化学工业协会组织了现场考核时，截至2007年10月20日，累计自然天数637天，运行天数603天，在这637天期间运转率94.66%，平均日负荷率107.3%，年负荷率达到120%。达到了国内外以水煤浆为原料的同类装置运行的先进水平。2007年12月顺利通过了国家组织的专家组现场考核和技术鉴定，专家们一致认为：“该技术优于国外同类技术，具有国际先进水平”。24/12/25山西阳煤丰喜集团公司72008年6月，甲醇二期工程完工（第三台气化炉未完工），两台气化炉全开不备运行，至2010年10月由于全球金融危机，甲醇停产。第三台气化炉2010年6月和合成氨系统一起投运，目前气化炉三台全开，共生产40万吨尿素/年和12万吨甲醇/年。第四台气化炉为水冷壁型，目前正在安装阶段，预计2011年5月投运，建成后气化炉三开一备。水冷壁气化炉建成以后，可以利用无烟煤进行气化。清华炉（水冷壁型）的技术选择24/12/25山西阳煤丰喜集团公司8由于神木煤等低灰熔点煤采购逐渐困难，如何利用高灰熔点的煤气化，成为国内众多煤气化厂家的新问题。清华炉（水冷壁性）主要有以下优点：1、水煤浆输送比较稳定，且投资较小，我们和煤科院合作，利用其双峰级配技术提高水煤浆浓度，山西当地烟煤煤浆浓度一般为70—80%（一般高灰熔点煤的成浆性均较好）。2、气化炉压力不受限制，气化炉可以在6.5MPa以上运行，随着压力的提高，装置的投资和运行费用都将会降低。3、水煤浆气化较粉煤气化，投资较小，能耗低，维修费用。低。四、清华炉气化示范装置建设概况24/12/25山西阳煤丰喜集团公司9气化装置的建设采用分布实施的步骤进行：第一步：氧气不分级运行在甲醇装置投运的...
