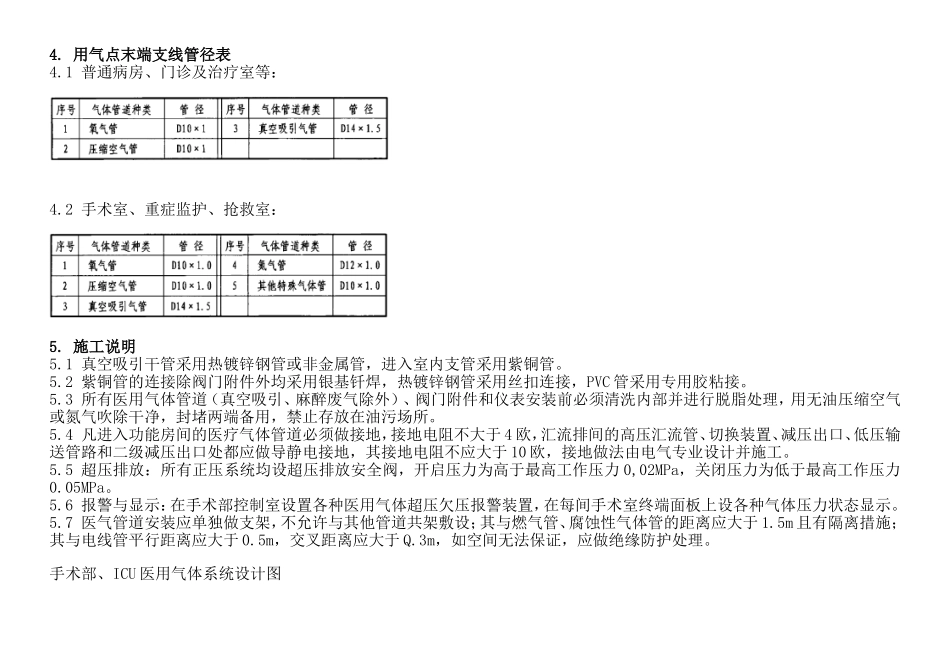

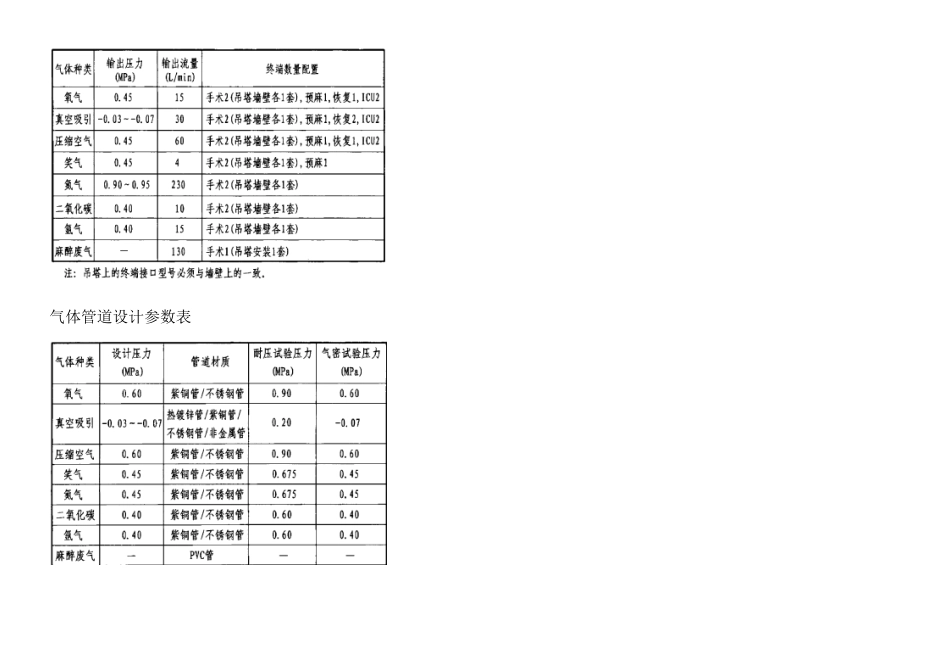

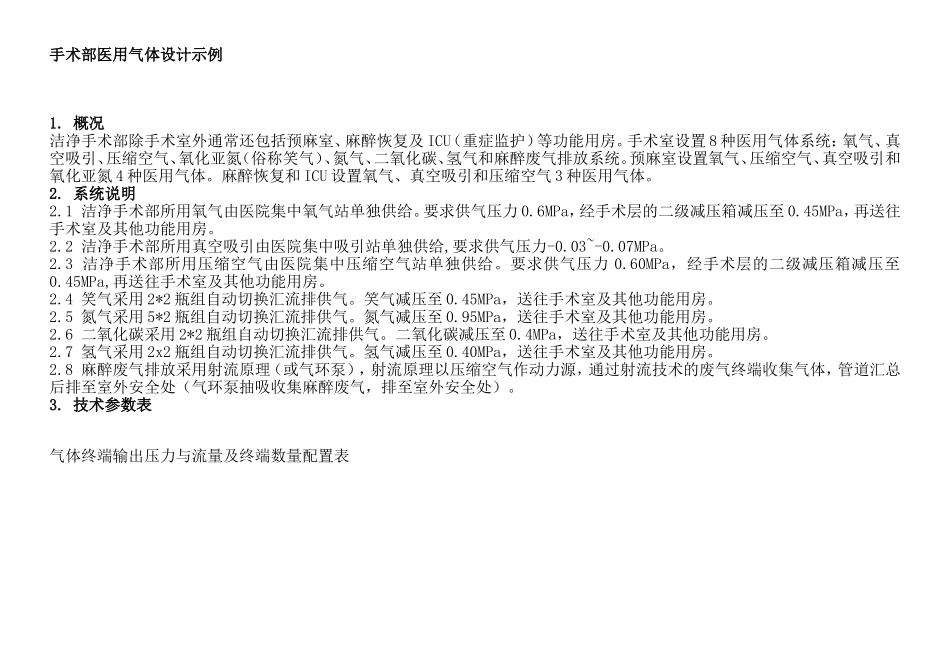

手术部医用气体设计示例1.概况洁净手术部除手术室外通常还包括预麻室、麻醉恢复及ICU（重症监护）等功能用房。手术室设置8种医用气体系统：氧气、真空吸引、压缩空气、氧化亚氮（俗称笑气）、氮气、二氧化碳、氢气和麻醉废气排放系统。预麻室设置氧气、压缩空气、真空吸引和氧化亚氮4种医用气体。麻醉恢复和ICU设置氧气、真空吸引和压缩空气3种医用气体。2.系统说明2.1洁净手术部所用氧气由医院集中氧气站单独供给。要求供气压力0.6MPa，经手术层的二级减压箱减压至0.45MPa，再送往手术室及其他功能用房。2.2洁净手术部所用真空吸引由医院集中吸引站单独供给,要求供气压力-0.03~-0.07MPa。2.3洁净手术部所用压缩空气由医院集中压缩空气站单独供给。要求供气压力0.60MPa，经手术层的二级减压箱减压至0.45MPa,再送往手术室及其他功能用房。2.4笑气采用2*2瓶组自动切换汇流排供气。笑气减压至0.45MPa，送往手术室及其他功能用房。2.5氮气采用5*2瓶组自动切换汇流排供气。氮气减压至0.95MPa，送往手术室及其他功能用房。2.6二氧化碳采用2*2瓶组自动切换汇流排供气。二氧化碳减压至0.4MPa，送往手术室及其他功能用房。2.7氢气采用2x2瓶组自动切换汇流排供气。氢气减压至0.40MPa，送往手术室及其他功能用房。2.8麻醉废气排放采用射流原理（或气环泵），射流原理以压缩空气作动力源，通过射流技术的废气终端收集气体，管道汇总后排至室外安全处（气环泵抽吸收集麻醉废气，排至室外安全处）。3.技术参数表气体终端输出压力与流量及终端数量配置表气体管道设计参数表4.用气点末端支线管径表4.1普通病房、门诊及治疗室等：4.2手术室、重症监护、抢救室：5.施工说明5.1真空吸引干管采用热镀锌钢管或非金属管，进入室内支管采用紫铜管。5.2紫铜管的连接除阀门附件外均采用银基钎焊，热镀锌钢管采用丝扣连接，PVC管采用专用胶粘接。5.3所有医用气体管道（真空吸引、麻醉废气除外）、阀门附件和仪表安装前必须清洗内部并进行脱脂处理，用无油压缩空气或氮气吹除干净，封堵两端备用，禁止存放在油污场所。5.4凡进入功能房间的医疗气体管道必须做接地，接地电阻不大于4欧，汇流排间的高压汇流管、切换装置、减压出口、低压输送管路和二级减压出口处都应做导静电接地，其接地电阻不应大于10欧，接地做法由电气专业设计并施工。5.5超压排放：所有正压系统均设超压排放安全阀，开启压力为高于最高工作压力0,02MPa，关闭压力为低于最高工作压力0.05MPa。5.6报警与显示：在手术部控制室设置各种医用气体超压欠压报警装置，在每间手术室终端面板上设各种气体压力状态显示。5.7医气管道安装应单独做支架，不允许与其他管道共架敷设；其与燃气管、腐蚀性气体管的距离应大于1.5m且有隔离措施；其与电线管平行距离应大于0.5m，交叉距离应大于Q.3m，如空间无法保证，应做绝缘防护处理。手术部、ICU医用气体系统设计图手术部医用气体管道设计示例ICU医用气体管道设计示例手术部麻醉准备室医用气体设计示例手术部麻醉回复室医用气体设计示例氮气、笑气、二氧化碳、氦气、氨气汇流排间设计示例1.简介适用规模：大型医院供气压力：二氧化碳供气压力：0.40~0.4SMPa氮气供气压力：0.95~0.1MPa笑气供气压力：0.45~0.50MPa氢气供气压力：0.4~0.45MPa氦气供气压力：0.45MPa管道材质：可选用医用紫铜管和不锈钢管（并进行脱脂处理）。注：1.二氧化碳：每瓶40L,压力P=15MPa,折合标况6.0/立方米。2.笑气：每瓶40L，压力P=15MPa,折合标况6.0/立方米。3.氮气：每瓶40L，压力P=15MPa,折合标况6.0/立方米。4.氦气：每瓶4OL，压力P=15MPa,折合标况6.0/立方米。5.氢气：每瓶40L，压力P=15MPa,折合标况6.0/立方米。2.主要设备明细表设备级管道平面图系统轴侧图氧气汇流排间设计示例1.简介技术参数：供气压力0.5~0.55MPa。管道材质：可选用医用紫铜管和不锈钢管（并进行脱脂处理）。2.主要设备明细表序号设备名称型号级规格单位数量1自动切换氧气汇流排5瓶*2组22氧气远程压力报警器-个23分气缸-个24浓度报警器-个2氧气汇流排间设备及管道平面布置图氧气汇流排系统轴测图制氧站(2*10立方米/h)设计示例1.简介技术参数：供气压力0.50~0...
