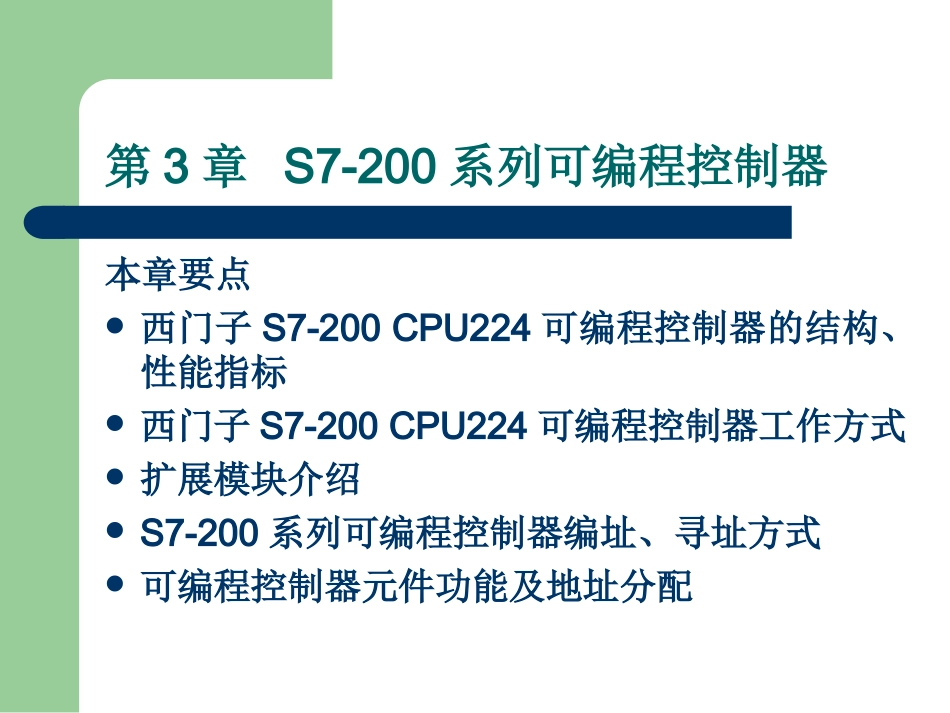

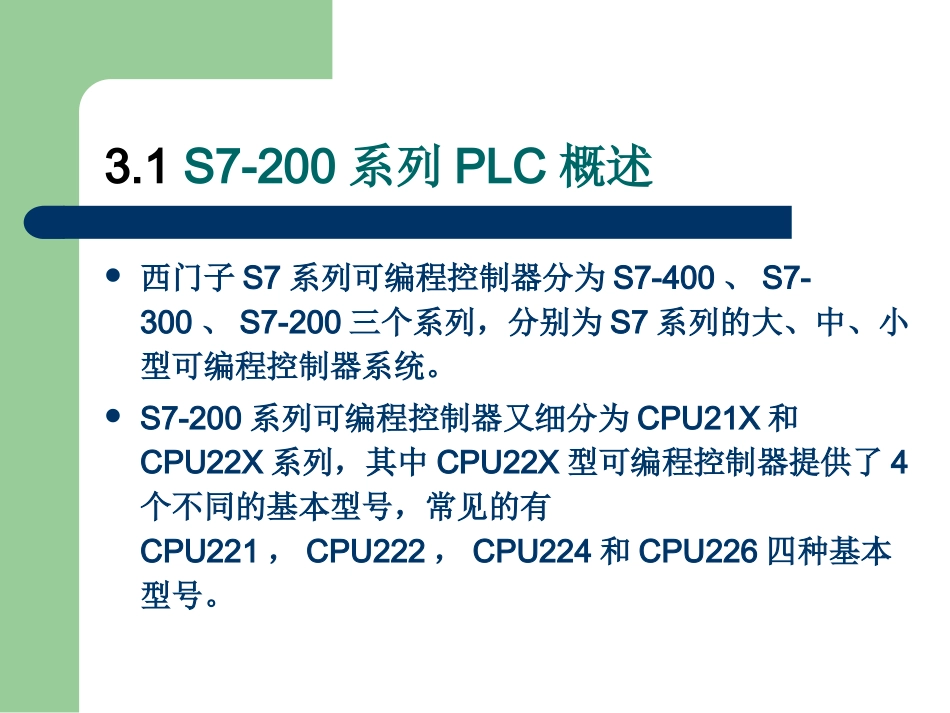

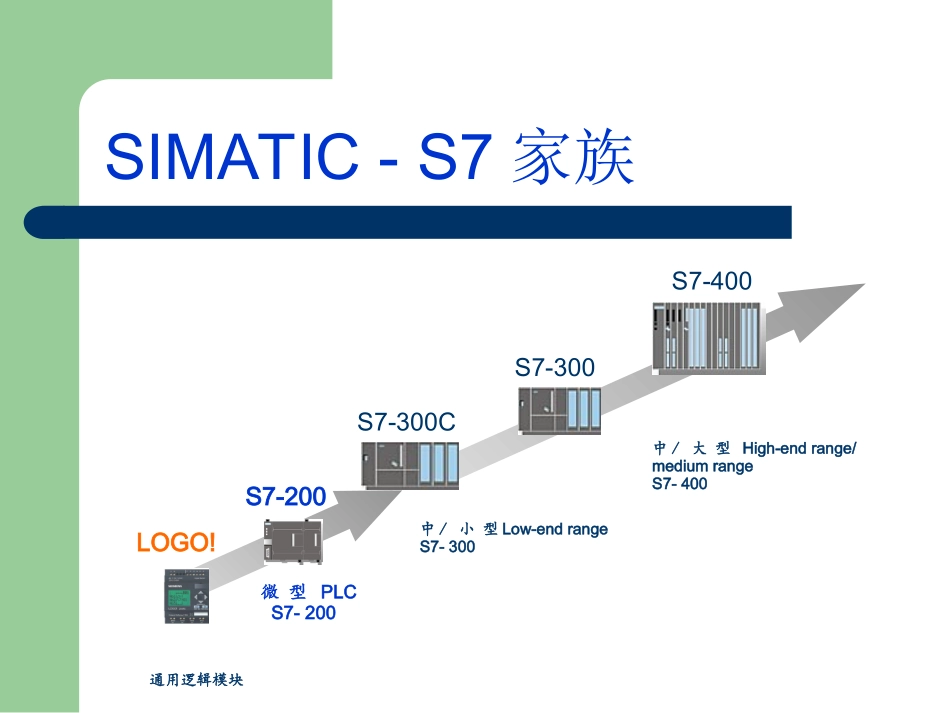

第3章S7-200系列可编程控制器本章要点西门子S7-200CPU224可编程控制器的结构、性能指标西门子S7-200CPU224可编程控制器工作方式扩展模块介绍S7-200系列可编程控制器编址、寻址方式可编程控制器元件功能及地址分配3.1S7-200系列PLC概述西门子S7系列可编程控制器分为S7-400、S7-300、S7-200三个系列，分别为S7系列的大、中、小型可编程控制器系统。S7-200系列可编程控制器又细分为CPU21X和CPU22X系列，其中CPU22X型可编程控制器提供了4个不同的基本型号，常见的有CPU221，CPU222，CPU224和CPU226四种基本型号。SIMATIC-S7家族LOGO!S7-300S7-400S7-300C中/大型High-endrange/mediumrangeS7-400中/小型Low-endrangeS7-300通用逻辑模块S7-200微型PLCS7-200S7200-CPU22X系列CPU221CPU222CPU224CPU226S7200-CPU22X系列主要技术指标CPU2268K字节5K字节24/1632/320.37us256256256256内置标准标准6个30Khz2个20Khz2xRS485用户程序区数据存储区CPU内置DI/DO点数AI/AO点数扫描时间/1条指令最大DI/DO点数位存储区计数器计时器时钟功能数字量输入滤波模拟量输入滤波高速计数器脉冲输出通讯口CPU2224K字节2K字节8/616/160.37us256256256256可选标准标准4个30Khz2个20Khz1xRS485CPU2214K字节2K字节6/4无0.37us256256256256可选标准N/A4个30Khz2个20Khz1xRS485CPU2248K字节5K字节14/1032/320.37us256256256256内置标准标准6个30Khz2个20Khz1xRS485CPU226XM16K字节10K字节24/1632/320.37us256256256256内置标准标准6个30Khz2个20Khz2xRS485其中N/A是(NotAplicable)的英文字头，不适用的意思，经常出现在填表中3.2S7-200系列CPU224型PLC的结构CPU224型，其输入、输出、CPU、电源模块均装设在一个基本单元的机壳内，是典型的整体式结构。当系统需要扩展时，选用需要的扩展模块与基本单元连接。第三章\图2.doc3.3CPU224型PLC端子介绍（1）基本输入端子第三章\图21.doc，（2）基本输出端子第三章\图22.doc（3）模拟电位器模拟电位器用来改变特殊寄存器（SM28，SM29）中的数值，以改变程序运行时的参数。如定时器、计数器的预置值，过程量的控制参数。3.4CPU的工作方式CPU面板上两个发光二极管显示当前工作方式，绿色指示灯亮，表示为运行状态RUN，红色指示灯亮，表示为停止状态STOP。标有SF的指示灯亮表示系统故障，PLC停止工作。（1）用方式开关改变工作方式。开关有3个挡位：STOP、TERM（Terminal）、RUN。1把方式开关切到STOP位，可以停止程序的执行。2把方式开关切到RUN位，可以起动程序的执行。3把方式开切到TERM（暂态）或RUN位，允许STEP7-Micro/WIN32软件设置CPU工作状态。方式开关设为STOP或TERM，电源上电时，CPU自动进入STOP工作状态。方式开关设置为RUN时，电源上电时，CPU自动进入RUN工作状态。（2）用编程软件改变工作方式。把方式开关切换到TERM（暂态），可以使用STEP7-Micro/WIN32编程软件设置工作方式。（3）在程序中用指令改变工作方式。在程序中插入一个STOP指令，CPU可由RUN方式进入STOP工作方式。3.5常用扩展模块介绍1.数字量扩展模块S7-200PLC系列目前总共可以提供3大类共9种数字量输入输出扩展模块。第三章\25.doc2.模拟量扩展模块提供了模拟量输入/输出的功能。第三章\26.doc3.热电偶、热电阻扩展模块EM231，用于七种热电偶类型J、K、E、N、S、T和R型。用户必须用DIP开关来选择热电偶的类型。第三章\27.doc4.PROFIBUS-DP通信模块3.6数据存储类型1.数据的长度计算机中使用的是二进制数，存储单位是位(bit)；8位二进制数组成1个字节(Byte)；其中第0位为最低位(LSB)，第7位为最高位(MSB)。两个字节（16位）组成1个字(Word)；两个字（32位）组成1个双字（Doubleword）；位、字节、字和双字占用的连续位数称为长度。第三章\28.DOC2.数据类型及数据范围S7-200系列PLC的数据类型有：字符串型、布尔型（0或1）、整型和实型。其中：布尔型数据是字节型无符号整数；整数型数有16位带符号数（INT）和32位带符号数（DINT）。实数型数据采用32位单精度数来表示。第三章\29.doc3.常数S7-200的许多指令中常会使用常数。...
