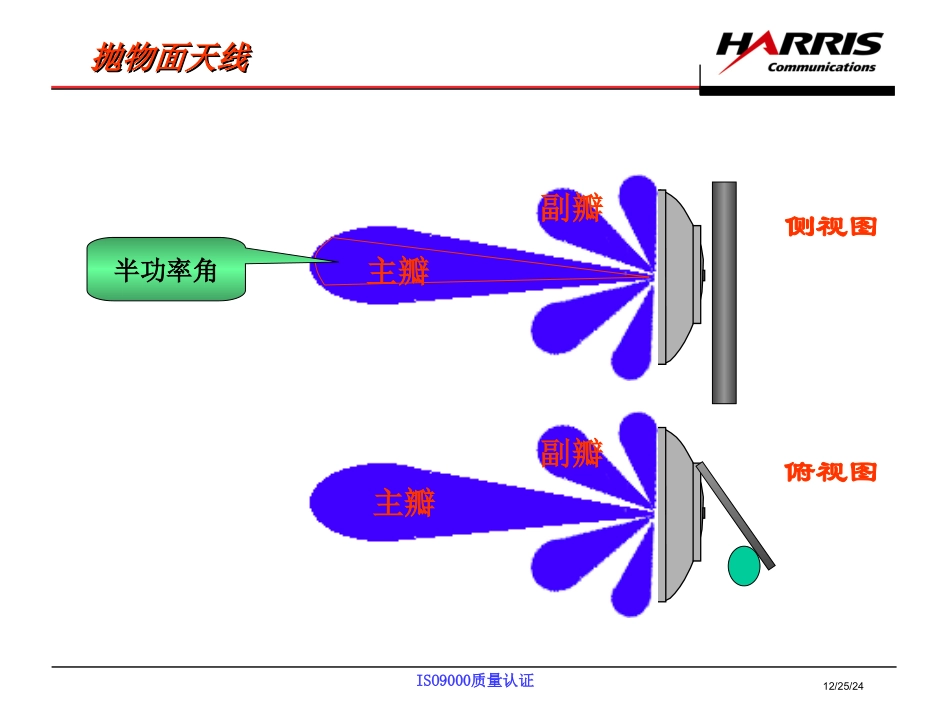

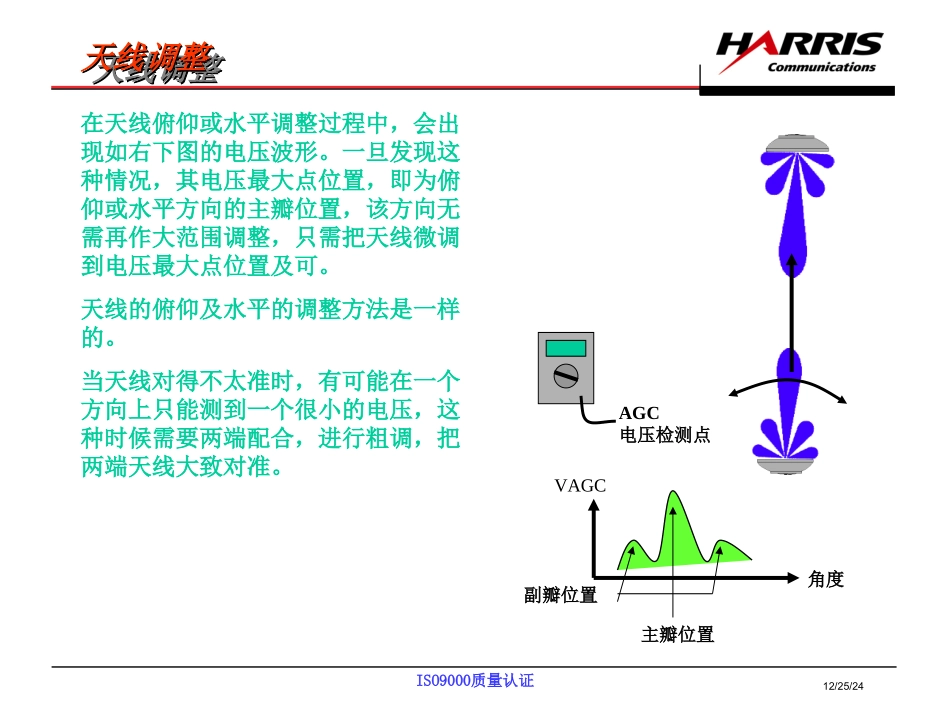

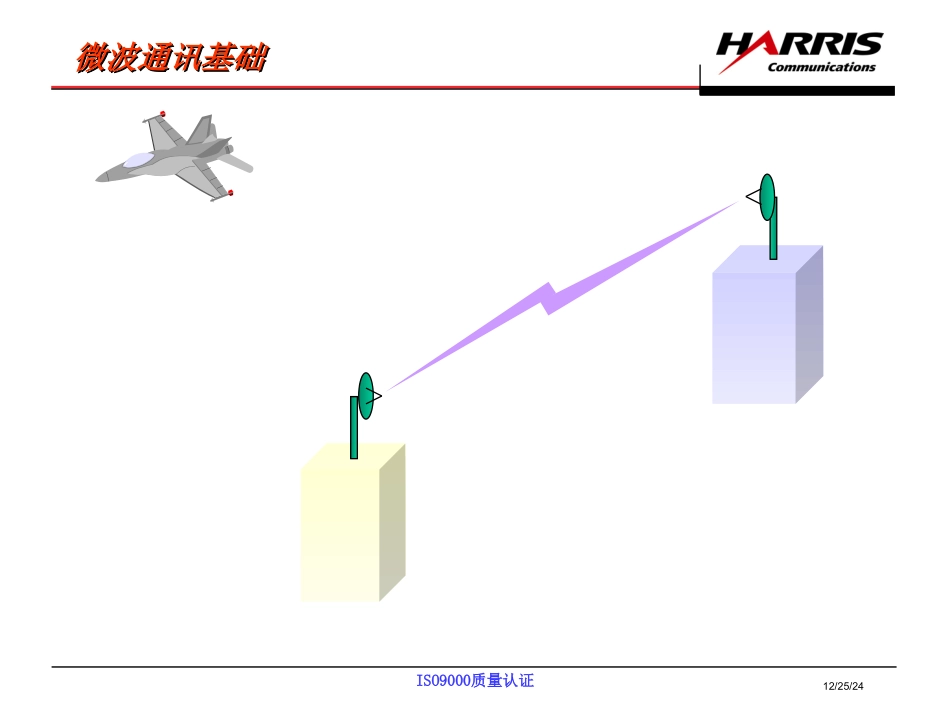

12/25/24ISO9000质量认证微波通讯基础微波通讯基础12/25/24ISO9000质量认证侧视图俯视图主瓣副瓣副瓣主瓣半功率角抛物面天线抛物面天线12/25/24ISO9000质量认证天线调整天线调整天线调整天线调整在天线俯仰或水平调整过程中，会出现如右下图的电压波形。一旦发现这种情况，其电压最大点位置，即为俯仰或水平方向的主瓣位置，该方向无需再作大范围调整，只需把天线微调到电压最大点位置及可。天线的俯仰及水平的调整方法是一样的。当天线对得不太准时，有可能在一个方向上只能测到一个很小的电压，这种时候需要两端配合，进行粗调，把两端天线大致对准。AGC电压检测点VAGC副瓣位置主瓣位置角度12/25/24ISO9000质量认证天线调整天线调整天线调整天线调整天线的调整过程中常常会出现如右图的两种错误情况，即把天线对到副瓣上，使得收信电平达不到设计指标正确错误错误12/25/24ISO9000质量认证抛物面天线抛物面天线抛物面天线抛物面天线€天线增益G==20logf(GHZ)+20logD(m)+20.4+10logdB其中f为频率，D为天线口径，为天线效率，一般为50-60，€天线半功率角D07.070其中是波长，D是天线口径12/25/24ISO9000质量认证主瓣和副瓣对于均匀激励的天线，主副瓣电平差为17.6dB，但是如果采用非均匀激励，其副瓣电平可以很底。但实际上天线的口径遮挡，加工精度及照射器的非理想性都会提高副瓣电平的幅度，但在一般情况下，主副瓣电平差总在10dB以上。抛物面天线抛物面天线抛物面天线抛物面天线12/25/24ISO9000质量认证自由空间损耗自由空间损耗自由空间损耗自由空间损耗LdBfGHZdKMs().log()log()9252020其中f为工作频率，d为站间距.如工作频率提高一倍或传输距离提高一倍，自由空间传输损耗都将增加6dB12/25/24ISO9000质量认证大口径天线的调整大口径天线的调整大口径天线的调整大口径天线的调整LDLDLD其中D是天线口径，如右图的夹角就是天线的俯仰角：ž而俯仰角可从设计书上查到ž可从地图参数计算(弧度）12/25/24ISO9000质量认证h1h2d3602212()hhddka3602212()hhddka其中a为地球半径6370KM，K为大气折射因子(为4/3）天线俯仰角天线俯仰角天线俯仰角天线俯仰角12/25/24ISO9000质量认证ž馈线损耗对7/8GHZ频段，椭圆馈线损耗一般为：6dB/100m对13GHZ频段，软波导损耗为：0.59dB/mž对15GHZ频段，软波导损耗为：0.99dB/mž对2GHZ频段，馈线损耗为：LDF4P-50A（1/2”）11.3dB/100mLDF5P-50A(7/8”)6.46dB/100m馈线馈线12/25/24ISO9000质量认证收信电平收信电平设备入口的收信电平为PPGGLLLrTRkks012其中为发端设备的出口发信功率，为发，收端天线增益，为两端馈线损耗，为自由空间损耗注：MICROSTAR，及GLOBESTAR设备显示的收信电平是收信机的入口电平P0GGTR,LLkk12,Ls12/25/24ISO9000质量认证雨雾衰耗雨雾衰耗€在10GHZ频段以下，雨雾损耗并不显得特别严重，对一个中继段可能会引入几个分贝。€在10GHZ以上频段，中继间隔主要受降雨损耗的限制，如对13GHZ以上频段，100mm/小时的降雨会引起5dB/km的损耗，所以在13GHZ，15GHZ频段，一般最大中继距离在10km左右€在20GHZ以上频段，由于降雨损耗影响，中继间距只能有几公里越高频段雨衰越厉害！！高频段可以做用户级传输12/25/24ISO9000质量认证阻挡和费涅尔半径阻挡和费涅尔半径TRhnd1d2hdd1121211[]hdd1121211[]一阶费涅尔半径如下：一般情况余隙都要保证一个一阶费涅尔半径(7/8GHZ)12/25/24ISO9000质量认证传输余隙传输余隙hcTR0.50dBhhC11.0-10-60当相对余隙大于0.5，阻挡损耗为0dB,障碍物的顶部恰好在视距连线上时，阻挡损耗为6dB。余隙12/25/24ISO9000质量认证余隙计算余隙计算h2h1d1d2dhbhshcKddhb210785.0地球凸起高度：其中K为大气折射因子路径余隙的计算公式如下：hhdhddddKhcs12211200785.余隙可得大于一阶费涅尔半径12/25/24ISO9000质量认证大气折射大气折射哇！微波是弯着走的因为大气折射的影响，波在传播过程中，实际上是弯因为大气折射的影响，波在传播过程中，实际上是弯曲的。大气折射的最后效果可看成电磁波在一个等效曲的...
