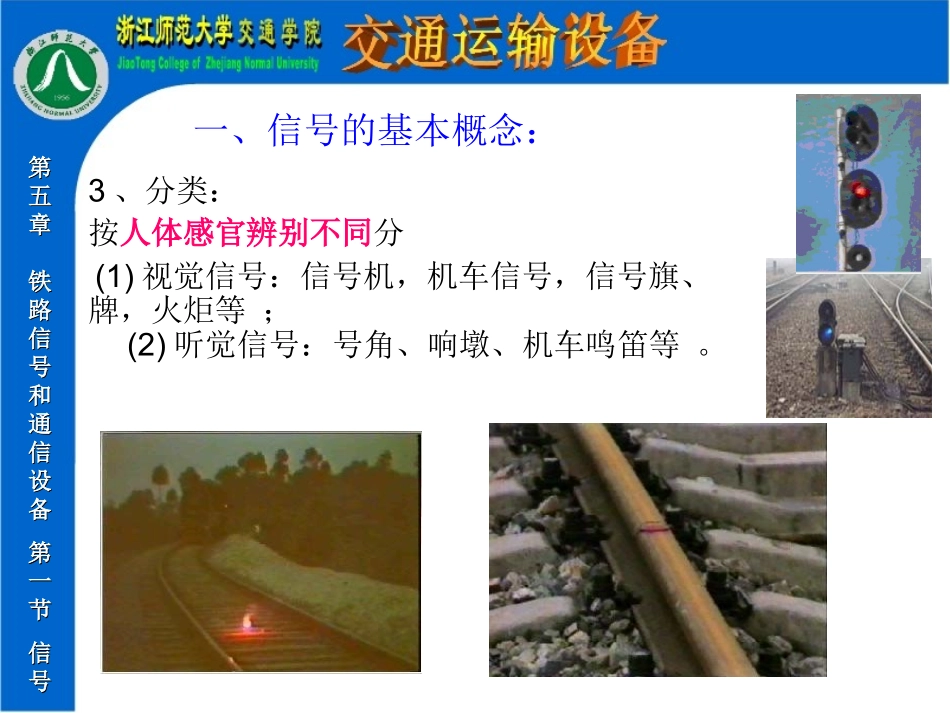

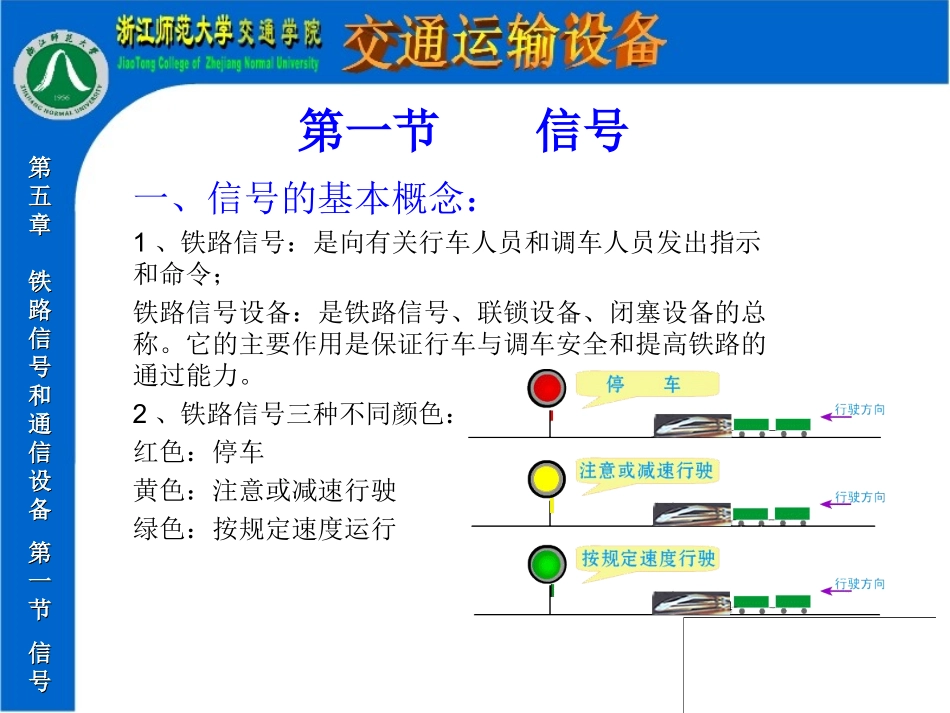

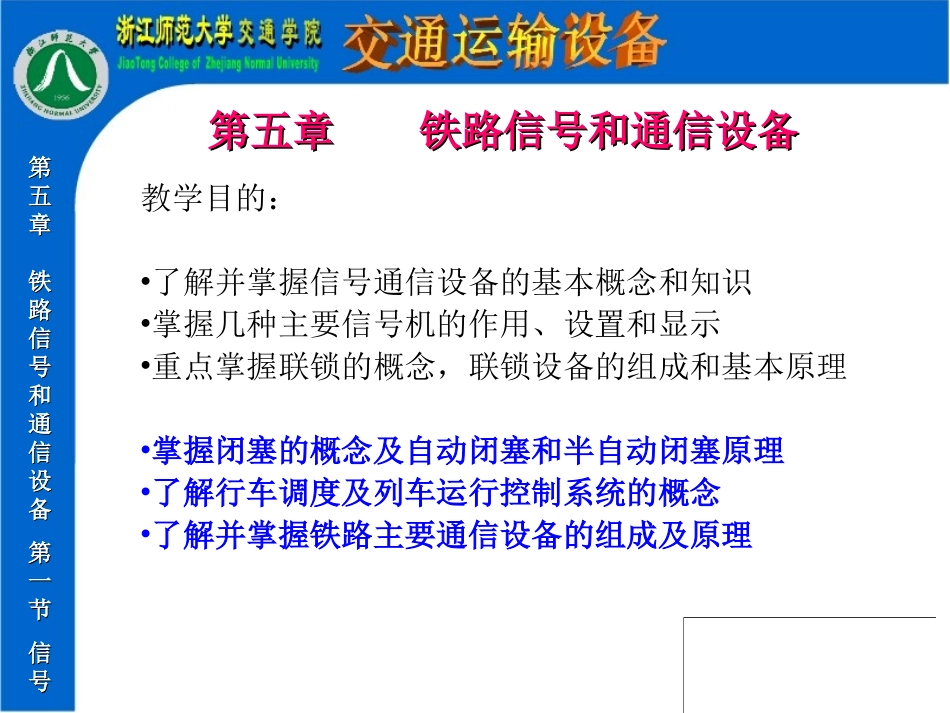

第五章铁路信号和通信设备第五章铁路信号和通信设备教学目的:•了解并掌握信号通信设备的基本概念和知识•掌握几种主要信号机的作用、设置和显示•重点掌握联锁的概念,联锁设备的组成和基本原理•掌握闭塞的概念及自动闭塞和半自动闭塞原理•了解行车调度及列车运行控制系统的概念•了解并掌握铁路主要通信设备的组成及原理第第五五章章铁铁路路信信号号和和通通信信设设备备第第一一节节信信号号第一节信号一、信号的基本概念:1、铁路信号:是向有关行车人员和调车人员发出指示和命令;铁路信号设备:是铁路信号、联锁设备、闭塞设备的总称。它的主要作用是保证行车与调车安全和提高铁路的通过能力。2、铁路信号三种不同颜色:红色:停车黄色:注意或减速行驶绿色:按规定速度运行第第五五章章铁铁路路信信号号和和通通信信设设备备第第一一节节信信号号一、信号的基本概念:3、分类:按人体感官辨别不同分(1)视觉信号:信号机,机车信号,信号旗、牌,火炬等;(2)听觉信号:号角、响墩、机车鸣笛等。第第五五章章铁铁路路信信号号和和通通信信设设备备第第一一节节信信号号第第五五章章铁铁路路信信号号和和通通信信设设备备第第一一节节信信号号按设置位置分(1)固定信号:臂板信号机、色灯信号机(一般设在线路左侧)、机车信号(2)移动信号:信号牌、信号旗。二、固定信号机设置:固定信号机按结构:分为臂板信号机、色灯信号机几种主要信号机的设置:(1)(1)进站信号机:进站信号机:作用:用来防护车站安全,指示列车能否由区间进入车站及进入车站的相关条件。设置地点:设在进站线路最外方道岔尖轨尖端(逆向道岔)不少于五十米的地点。显示意义:一个红色灯光——不准列车越过该信号机。一个黄色灯光——准许列车经道岔直向位置,进入正线准备停车。两个黄色灯光——准许列车经道岔侧向位置,进入站内准备停车。一个绿色灯光——准许列车按规定速度经正线通过车站。一个红色灯光及一个月白色灯光——准许列车在该信号机前方不停车,以不超过20公里/小时的速度进站,并须准备随时停车。第第五五章章铁铁路路信信号号和和通通信信设设备备第第一一节节信信号号信号灯含义(2)(2)出站信号机:出站信号机:作用:用来防护区间的安全,指示列车能否由车站设置地点:进入区间。设在每一发车线路警冲标内方的适当地点。显示意义:一个红色灯光:不准列车越过该信号机。一个绿色灯光:准许列车按规定速度经正线通过车站第第五五章章铁铁路路信信号号和和通通信信设设备备第第一一节节信信号号二、固定信号机设置:(3)(3)预告信号机:预告信号机:作用:将主体信号机的显示状态提前告诉司机。设置点:应设在距主体信号机不少于800米的地方。显示意义:一个绿色灯光:表示主体信号机在开放状态。一个黄色灯光:表示主体信号机在关闭状态。第第五五章章铁铁路路信信号号和和通通信信设设备备第第一一节节信信号号二、固定信号机设置:(4)(4)通过信号机:通过信号机:作用:指示列车能否进入它所防护的闭塞分区或所间区间。设置点:设在自动闭塞区段的闭塞分区分界处或非自动闭塞区段的所间区间分界处显示意义:(自动闭塞)一个绿色灯光:准许列车按规定速度运行,表示运行前方至少有两个闭塞分区空闲。一个黄色灯光:要求列车注意运行,表示运行前方有一个闭塞分区空闲。一个红色灯光:列车应该在信号机前停车。(非自动闭塞区间)一个绿色灯光:准许列车按规定速度运行。一个红色灯光:不准列车越过该信号机。第第五五章章铁铁路路信信号号和和通通信信设设备备第第一一节节信信号号二、固定信号机设置:((55)调车信号机)调车信号机作用:指示调车机车进行作业。设置点:经常进行调车作业的线路上或非联锁区到联锁区的入口处。显示意义:一个月白色灯光:准许越过该信号机调车。一个蓝色灯光:不准越过该信号机调车。第第五五章章铁铁路路信信号号和和通通信信设设备备第第一一节节信信号号二、固定信号机设置:(6)进路信号机:指示列车能否由一个车场开到另一个车场。(7)驼峰信号机:指示驼峰调车机的推送速度及去峰下禁溜线进行调车。设在峰顶平台上。(8)复示信号机:指示...
