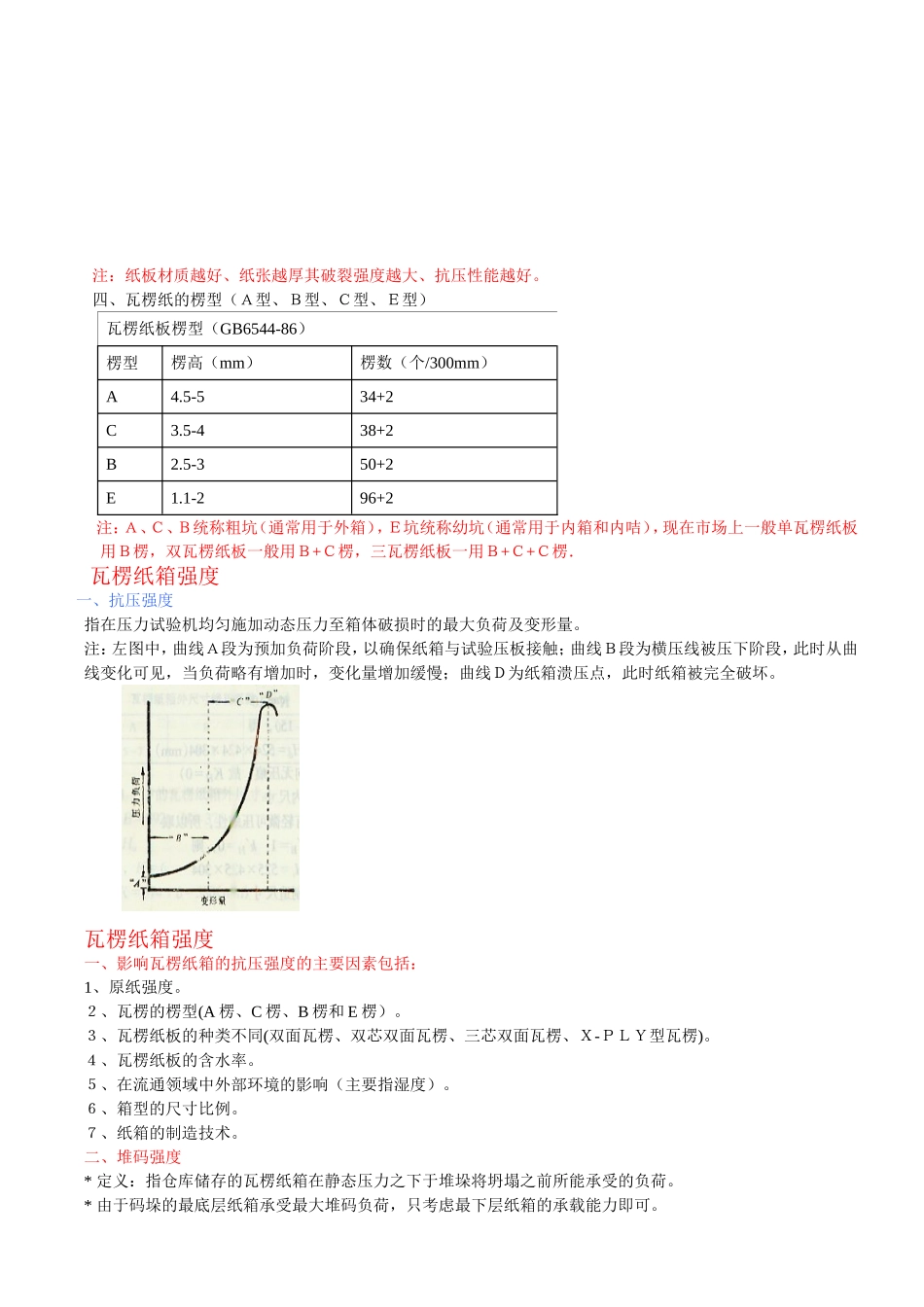

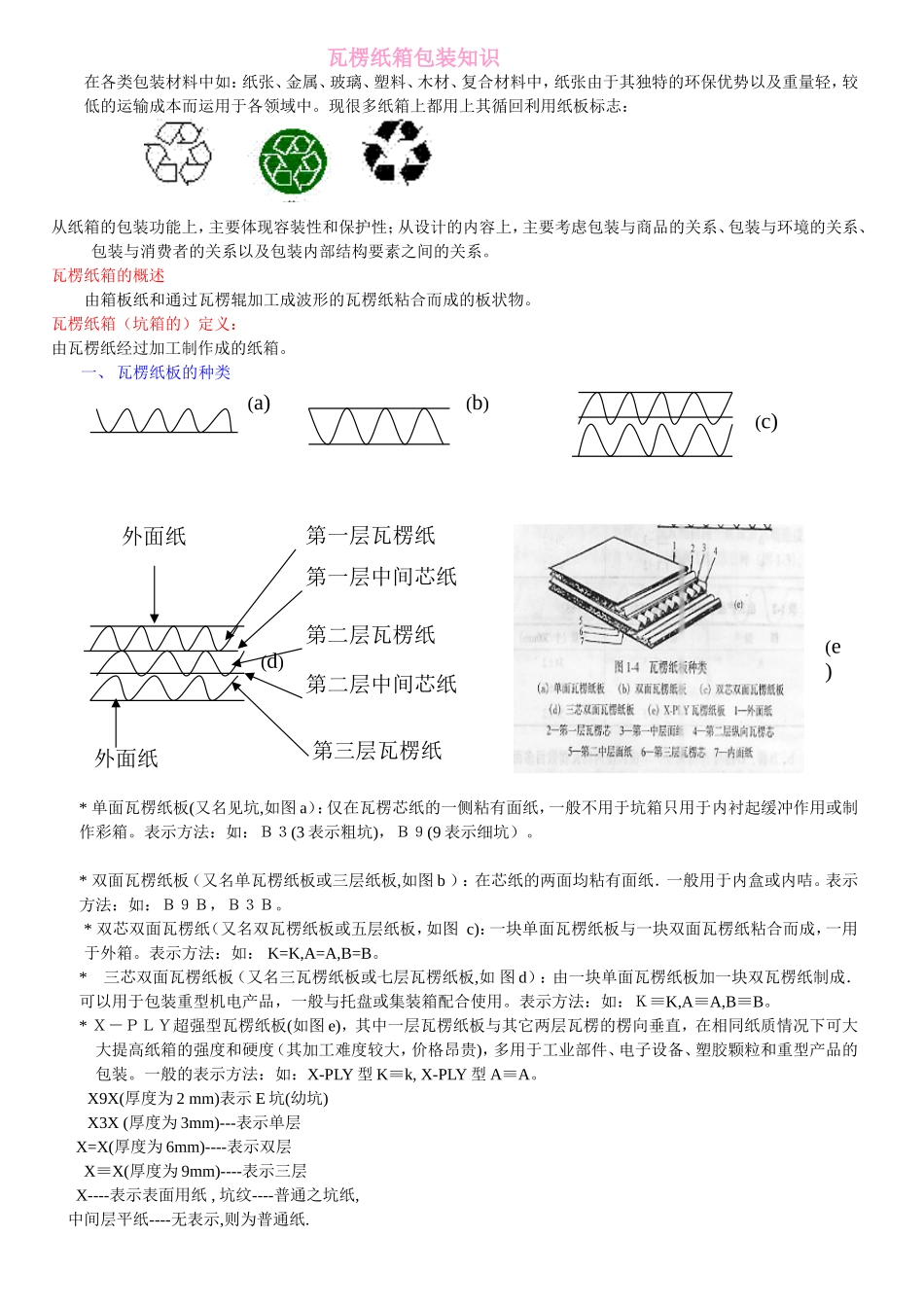

瓦楞纸箱包装知识在各类包装材料中如:纸张、金属、玻璃、塑料、木材、复合材料中,纸张由于其独特的环保优势以及重量轻,较低的运输成本而运用于各领域中。现很多纸箱上都用上其循回利用纸板标志:从纸箱的包装功能上,主要体现容装性和保护性;从设计的内容上,主要考虑包装与商品的关系、包装与环境的关系、包装与消费者的关系以及包装内部结构要素之间的关系。瓦楞纸箱的概述由箱板纸和通过瓦楞辊加工成波形的瓦楞纸粘合而成的板状物。瓦楞纸箱(坑箱的)定义:由瓦楞纸经过加工制作成的纸箱。一、瓦楞纸板的种类*单面瓦楞纸板(又名见坑,如图a):仅在瓦楞芯纸的一侧粘有面纸,一般不用于坑箱只用于内衬起缓冲作用或制作彩箱。表示方法:如:B3(3表示粗坑),B9(9表示细坑)。*双面瓦楞纸板(又名单瓦楞纸板或三层纸板,如图b):在芯纸的两面均粘有面纸.一般用于内盒或内咭。表示方法:如:B9B,B3B。*双芯双面瓦楞纸(又名双瓦楞纸板或五层纸板,如图c):一块单面瓦楞纸板与一块双面瓦楞纸粘合而成,一用于外箱。表示方法:如:K=K,A=A,B=B。*三芯双面瓦楞纸板(又名三瓦楞纸板或七层瓦楞纸板,如图d):由一块单面瓦楞纸板加一块双瓦楞纸制成.可以用于包装重型机电产品,一般与托盘或集装箱配合使用。表示方法:如:K≡K,A≡A,B≡B。*X-PLY超强型瓦楞纸板(如图e),其中一层瓦楞纸板与其它两层瓦楞的楞向垂直,在相同纸质情况下可大大提高纸箱的强度和硬度(其加工难度较大,价格昂贵),多用于工业部件、电子设备、塑胶颗粒和重型产品的包装。一般的表示方法:如:X-PLY型K≡k,X-PLY型A≡A。X9X(厚度为2mm)表示E坑(幼坑)X3X(厚度为3mm)---表示单层X=X(厚度为6mm)----表示双层X≡X(厚度为9mm)----表示三层X----表示表面用纸,坑纹----普通之坑纸,中间层平纸----无表示,则为普通纸.(d)(b)(c)(a)(e)外面纸第一层瓦楞纸第一层中间芯纸外面纸第二层中间芯纸第二层瓦楞纸第三层瓦楞纸W—表示白书纸,单坑(纸质)双坑(纸质)三坑(纸质)幼坑(纸质)C33B=3B≡BB9BB33B=CB≡CB9CB3CB=BB≡3A9AB3BA=BA≡BA9BA3BA=AA≡AW9AW3BW=BW≡BW9B二、瓦楞的楞形:V形、U形、UV形*V形(如图f):加压初期抗压性较好,但超过最高点后即迅速破坏。其缓冲性能差,抗压力强,粘合剂施涂面小,不易粘合。*U形(如图g):其半径较大,富有弹性,吸收冲击能量的能力大,且当压力消除后仍能恢复原状。其缓冲性能好,抗压力弱,粘合剂施涂面大,易于粘合。*UV形(如图h):介于U形和V形之间,其圆弧半径大于V形,小于U形,因而兼有二者的优点,因此是现在普遍采用的方式(根据国标GB6544-86的规定所有瓦楞形状均应为UV形)。三、瓦楞面纸分类定义:*依据面纸的克重不同分为不同类型,将其分为K纸、A纸、B纸和C纸。K纸:基重200g,美国进口的有240g,甚至是300gA纸:基重160gB纸:基重120gC纸:基重127gW纸(白色):基重125g(主要用于直接展示销售的产品)*常用的苾纸105g普通芯(现在常用),125g普通芯,125g进口苾(现在常用),150g进口芯,150g普通芯,175g普通芯,175g进口芯。注:由于其纸张的产地不同其同一类纸张的克重可能有所差异,主要看其爆破强度与环压强度两个物理参数。下页为一些面纸参数表:瓦楞纸(原纸)的重要物理参数注:原纸的克重越重、破裂强度越高、环压强度越大,其质量越好。瓦楞纸(原纸)的重要物理参数(f)(h)(g)注:纸板材质越好、纸张越厚其破裂强度越大、抗压性能越好。四、瓦楞纸的楞型(A型、B型、C型、E型)瓦楞纸板楞型(GB6544-86)楞型楞高(mm)楞数(个/300mm)A4.5-534+2C3.5-438+2B2.5-350+2E1.1-296+2注:A、C、B统称粗坑(通常用于外箱),E坑统称幼坑(通常用于内箱和内咭),现在市场上一般单瓦楞纸板用B楞,双瓦楞纸板一般用B+C楞,三瓦楞纸板一用B+C+C楞.瓦楞纸箱强度一、抗压强度指在压力试验机均匀施加动态压力至箱体破损时的最大负荷及变形量。注:左图中,曲线A段为预加负荷阶段,以确保纸箱与试验压板接触;曲线B段为横压线被压下阶段,此时从曲线变化可见,当负荷略有增加时,变化量增加缓慢;曲线D为纸箱溃压点,此时纸箱被...
