570欧姆定律复习课件VIP免费

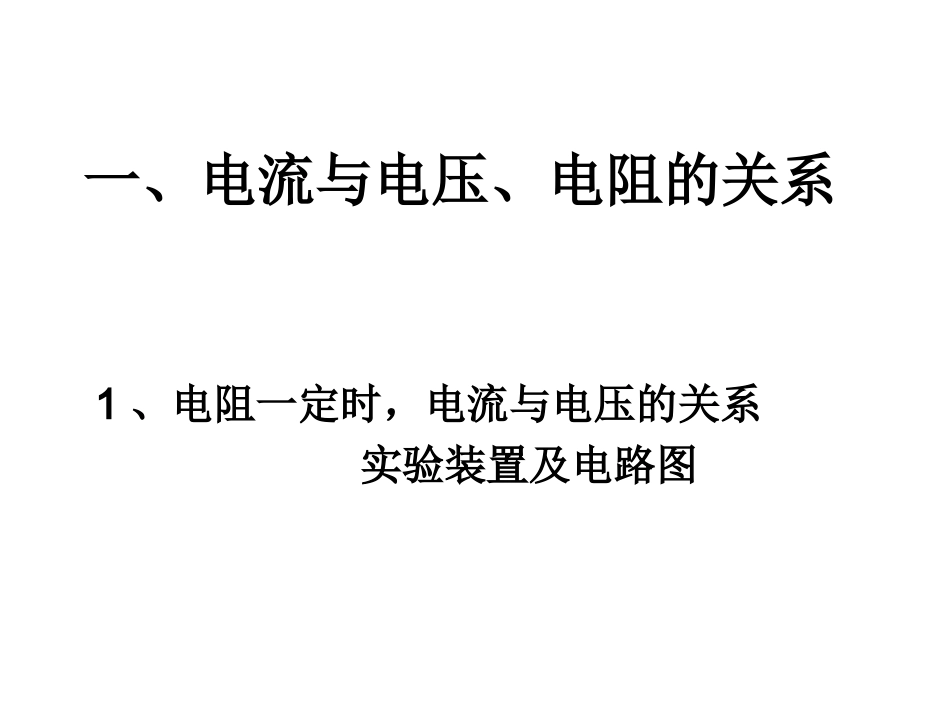

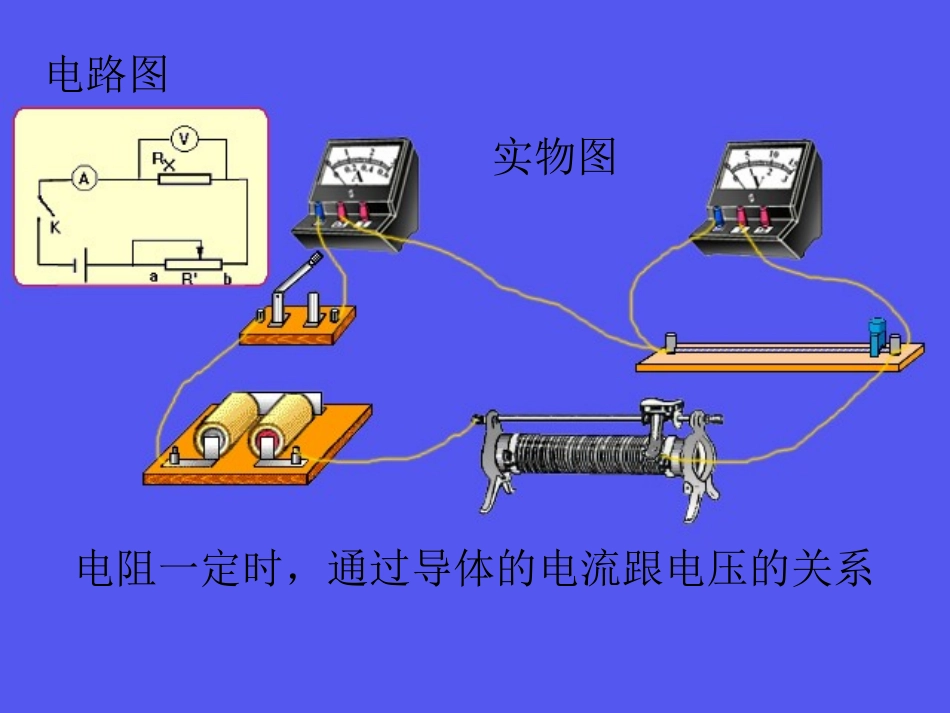

欧姆定律复习课一、电流与电压、电阻的关系1、电阻一定时，电流与电压的关系实验装置及电路图电阻一定时，通过导体的电流跟电压的关系电路图实物图将虚拟实验数据记入表一表一R（欧）6U（V）Ⅰ(A)0.20.250.31.21.51.8表格信息：电阻一定时，通过导体的电流跟导体两端的电压成正比。在U——Ⅰ坐标系中，将表一、表二中的数据用描点法做出图像0123U（V）0.10.20.3Ⅰ（A）．．．．．．R=10欧R=6欧图像信息:1、当电阻一定时，电流跟电压成正比；2、在U——Ⅰ坐标系中电阻是通过坐标原点的一条直线；3、在U——Ⅰ坐标系中，直线越陡，电阻就越小；在Ⅰ——U坐标系中，电阻也是通过坐标原点的一条直线，但直线越陡，电阻就越大。结论：当电阻一定时，通过导体的电流跟导体两端的电压成正比。表二R（欧）U（V）Ⅰ(A)60.2300.30.62010结论：电压一定时，通过导体的电流跟导体的电阻成反比。一段导体中的电流,跟这段导体两端的电压成正比,跟这段导体的电阻成反比.数学表达式是:变换式是:欧姆定律的内容是:单位：I=URR=UU=IRIR（Ω）I（A）U（V）1、实验结论：电阻不变时，电流与电压成正比。电压不变时，电流与电阻成反比。欧姆定律1、公式中各量均采用国际单位：Ⅰ——A，U——V，R——欧姆2、由Ⅰ=U/R变形为R=U/Ⅰ时，绝不能说电阻与电压成正比，电阻与电流成反比。因为电阻是导体本身的一种属性，与材料、长度、横截面积有关，与电压的高低、电流的有无都没有关系。3、欧姆定律具有同物性、同时性。既适用于总电路，又适用于部分电路。4、串联电路的分压原理U1R1Ⅰ1U2R2Ⅰ2因为Ⅰ1=Ⅰ2而Ⅰ1=U1/R1，Ⅰ2=U2/R2所以R1U1=U2R2R1U1=U2R2即表明：在串联电路中，电压与电阻成正比分配。即电阻越大的，分得的电压越大；电阻越小的，分得的电压越小。5、并联电路的分流原理Ⅰ1U1R1Ⅰ2U2R2因为U1=U2而U1=Ⅰ1R1U2=Ⅰ2R2所以Ⅰ1R1=Ⅰ2R2即Ⅰ1Ⅰ2=R2R1表明：在并联电路中，电流与电阻成反比分配。即电阻越大的，分得的电流越小；电阻越小的，分得的电流越大。作业A：1、把R1=5欧、R2=10欧、R3=15欧和R4=40欧串联接入电路，R串=（）欧。2：把R1=1欧和R2=1000欧并联接入电路，关于R并的说法正确的是（）（A）大于1000欧（B）小于1000欧(C)1欧和1000欧之间（D）小于1欧3：把R1=5欧和R2=15欧的电阻串联起来，接在电压为6V的电源上，这个串联电路中的电流是多少？雷电触电（1）什么是雷电?在雷雨天气，云团上常带有大量电荷，云团与云团之间，或云团与大地之间可发生强烈的放电现象，发光、发声、就是闪电和雷．云层之间、云层和大地之间的电压可达几百万伏至几亿伏，放电时电流可达几万安至十几万安。（2）雷电触电是怎么回事?云团与大地之间发生强烈放电时，即发生了“落地雷”．这时，高大的建筑物、大树、室外天线、和行进在空旷的原野上的人都可能成为放电的路径．造成建筑物、树木被烧毁，人受到“雷击”雷电重灾区深圳去年已发生各类雷击事故60余起,各种损失就达一千多万元一位学生在雨中接手机被闪电击中身亡(新浪网－现代快报)注意防雷a．雨天不能在大树下或高大建筑物下避雨．b.应该留在室内，关好门窗。c.打雷时不要接听或拨打电话。d.不宜在空旷场地打伞。e．电视、天线、充电器、各家用电器的插头要从插座上拔下。f．高大的建筑物等必须正规地安装避雷装置，绝不能破坏这些装置串联电路并联电路电路图II1I2II1I2电流电压电阻电流与电压的分配关系R1R2R1R2I=I1=I2I=I1+I2U=U1+U2U=U1=U2R=R1+R2(R=nR0)1/R=1/R1+1/R2（R=R0/n）U1/U2=R1/R2U1/U=R1/RI1/I2=R2/R1一般(串）.小灯泡电阻为20，在正常工作时它两端的电压是12V，现有的电源电压是16V，要把这盏灯接在这个电源上，需怎样接入一个阻值多大的电阻？将电路设计出来，并画出电路图。解:应串联一个电阻.SR1R2U2=U-U1=16V-12V=4V=I1=U1R112V20=0.6AR2=U2I1=4V0.6A=6.7如图所示，U=6V并保持不变，R=10Ω，变阻器标有“2A20Ω”。当变阻器滑片P从a至b的过程中，电压表与电流表的变化范围是什么？较难(串).解:当变阻器滑片P滑到a时：==Ia=UR6V10Ω0.6AUa=U=6V当变阻器滑片P滑到b时：==Ib=UR+Rab6V10Ω+20Ω0.2AUb=IbR=0.2A10Ω=2V
