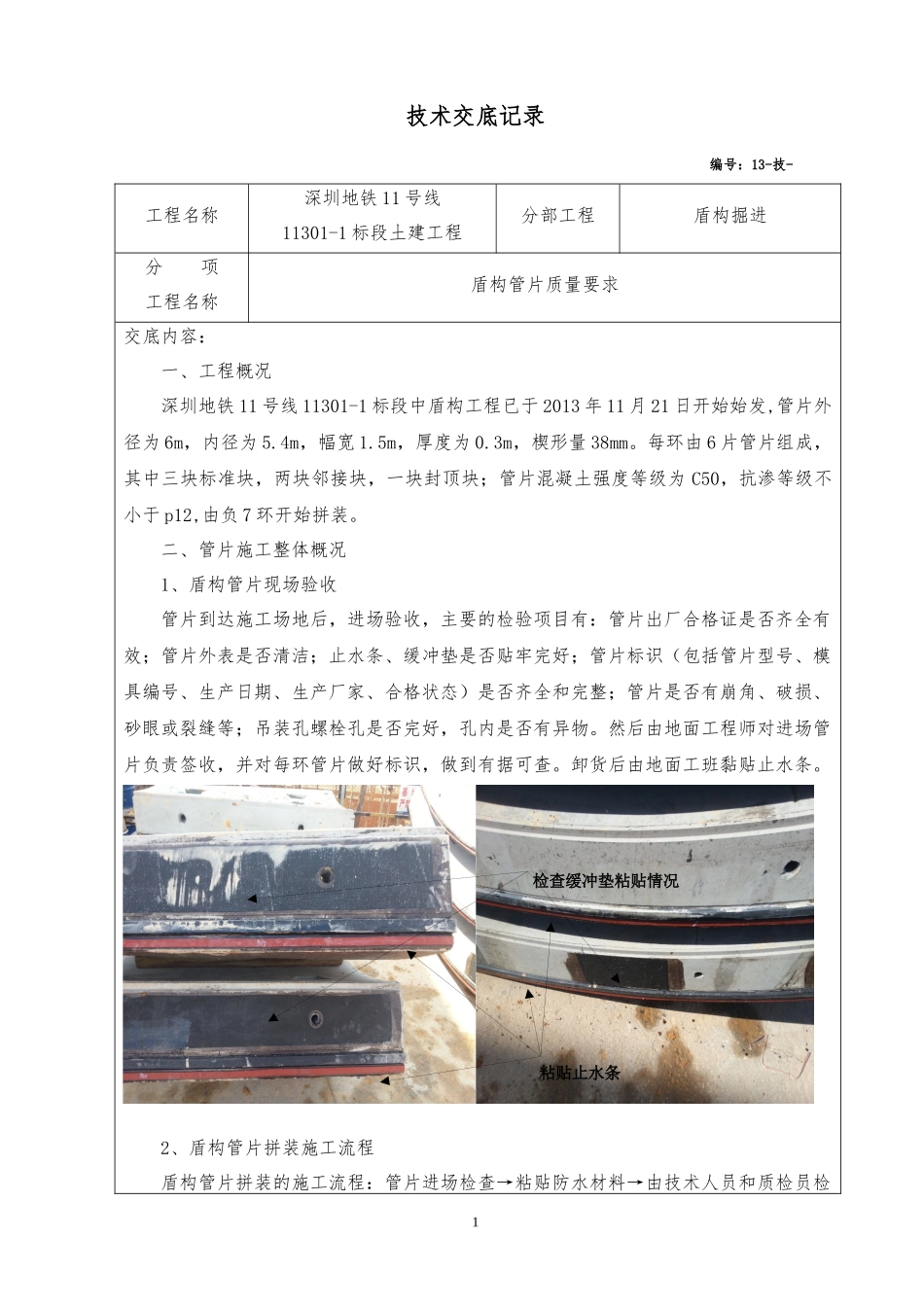

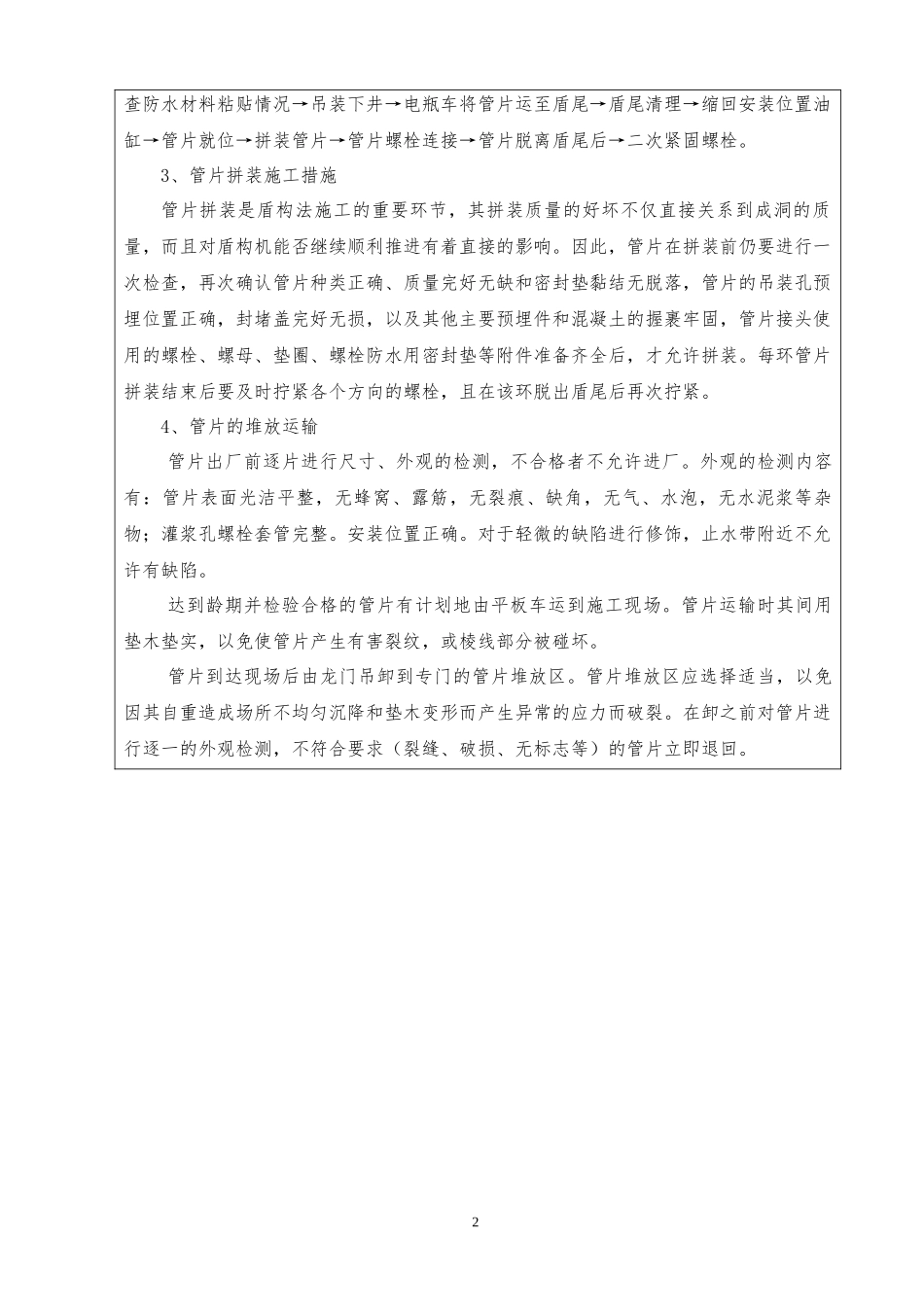

技术交底记录编号：13-技-工程名称深圳地铁11号线11301-1标段土建工程分部工程盾构掘进分项工程名称盾构管片质量要求交底内容：一、工程概况深圳地铁11号线11301-1标段中盾构工程已于2013年11月21日开始始发,管片外径为6m，内径为5.4m，幅宽1.5m，厚度为0.3m，楔形量38mm。每环由6片管片组成，其中三块标准块，两块邻接块，一块封顶块；管片混凝土强度等级为C50，抗渗等级不小于p12,由负7环开始拼装。二、管片施工整体概况1、盾构管片现场验收管片到达施工场地后，进场验收，主要的检验项目有：管片出厂合格证是否齐全有效；管片外表是否清洁；止水条、缓冲垫是否贴牢完好；管片标识（包括管片型号、模具编号、生产日期、生产厂家、合格状态）是否齐全和完整；管片是否有崩角、破损、砂眼或裂缝等；吊装孔螺栓孔是否完好，孔内是否有异物。然后由地面工程师对进场管片负责签收，并对每环管片做好标识，做到有据可查。卸货后由地面工班黏贴止水条。2、盾构管片拼装施工流程盾构管片拼装的施工流程：管片进场检查→粘贴防水材料→由技术人员和质检员检粘贴止水条检查缓冲垫粘贴情况1查防水材料粘贴情况→吊装下井→电瓶车将管片运至盾尾→盾尾清理→缩回安装位置油缸→管片就位→拼装管片→管片螺栓连接→管片脱离盾尾后→二次紧固螺栓。3、管片拼装施工措施管片拼装是盾构法施工的重要环节，其拼装质量的好坏不仅直接关系到成洞的质量，而且对盾构机能否继续顺利推进有着直接的影响。因此，管片在拼装前仍要进行一次检查，再次确认管片种类正确、质量完好无缺和密封垫黏结无脱落，管片的吊装孔预埋位置正确，封堵盖完好无损，以及其他主要预埋件和混凝土的握裹牢固，管片接头使用的螺栓、螺母、垫圈、螺栓防水用密封垫等附件准备齐全后，才允许拼装。每环管片拼装结束后要及时拧紧各个方向的螺栓，且在该环脱出盾尾后再次拧紧。4、管片的堆放运输管片出厂前逐片进行尺寸、外观的检测，不合格者不允许进厂。外观的检测内容有：管片表面光洁平整，无蜂窝、露筋，无裂痕、缺角，无气、水泡，无水泥浆等杂物；灌浆孔螺栓套管完整。安装位置正确。对于轻微的缺陷进行修饰，止水带附近不允许有缺陷。达到龄期并检验合格的管片有计划地由平板车运到施工现场。管片运输时其间用垫木垫实，以免使管片产生有害裂纹，或棱线部分被碰坏。管片到达现场后由龙门吊卸到专门的管片堆放区。管片堆放区应选择适当，以免因其自重造成场所不均匀沉降和垫木变形而产生异常的应力而破裂。在卸之前对管片进行逐一的外观检测，不符合要求（裂缝、破损、无标志等）的管片立即退回。2管片下井采用龙门吊进行。洞内运输采用电瓶车牵引管片车运输。管片车上的管片堆放有序，堆放次序是依据管片安装顺序。管片运到盾构机附近后，由管片吊装机卸到管片喂片机，再送到管片安装机作范围内，并被从下到上依次安装到相应位置上。当最后一块插入块安装紧固后，一环管片即安装完毕，可以进行下一环的掘进。5、管片拼装管片拼装时采用错缝拼装方式，先拼装底部标准块，然后按左右对称顺序逐块拼装两侧的标准块和邻接块，最后拼装封顶块。封顶块拼装时先搭接2/3环宽，径向推上，再纵向插入。本标段均采用M24弯螺栓，每环纵向10根，环向12根，计22根／环。管片拼装过程如下：a．用管片拼装机将管片吊起，沿吊机梁移动到盾尾位置。b．拼装前彻底清除盾壳安装部位的垃圾和积水，同时必须注意管片的定位精确，尤其第一环要做到居中安放。c．管片拼装采取自下而上的原则，由下部开始，先装底部标准块（或邻接块），再对称安装标准块和邻接块，最后安装封顶块，封顶块安装时，先径向搭接2/3，径向推上，然后纵向插入d．拼装时千斤顶交替收回，即安装哪段管片收回哪段相对应的千斤顶，其余千斤管片标志、编号3顶仍顶紧。e．管片拼装要把握好管片环面的平整度、环面的超前量以及椭圆度，还要用水平尺将第一块管片与上一环管片精确找平。f．第二块管片与上一环管片和第一环管片大致对准后，先纵向压紧环向止水条，再环向压紧纵向止水条，并微调对准螺栓孔。g．边拼装管片边拧紧纵、环向连接螺栓。h．在整环管片脱出盾尾后，再次按规...
