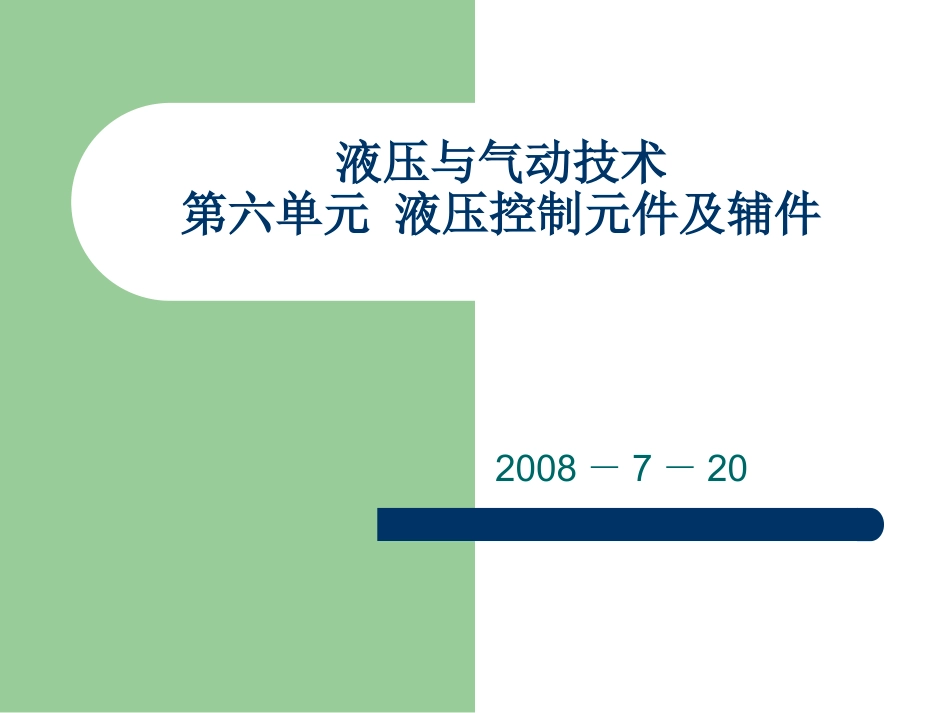

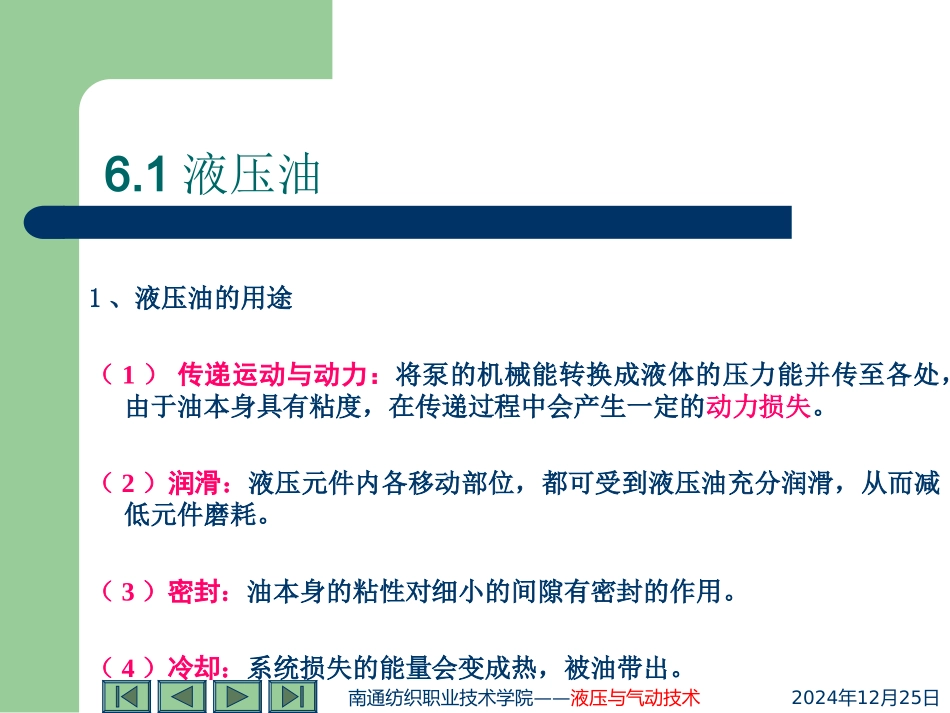

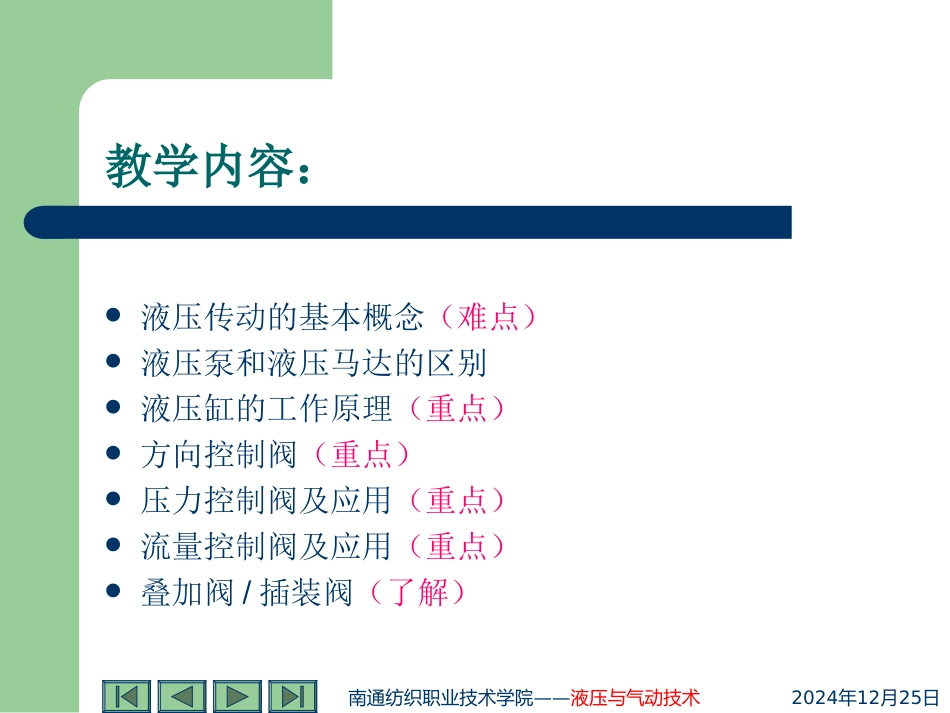

液压与气动技术第六单元液压控制元件及辅件2008－7－2020241225年月日——南通纺织职业技术学院液压与气动技术教学内容：液压传动的基本概念（难点）液压泵和液压马达的区别液压缸的工作原理（重点）方向控制阀（重点）压力控制阀及应用（重点）流量控制阀及应用（重点）叠加阀/插装阀（了解）20241225年月日——南通纺织职业技术学院液压与气动技术1、液压油的用途（1）传递运动与动力：将泵的机械能转换成液体的压力能并传至各处，由于油本身具有粘度，在传递过程中会产生一定的动力损失。（2）润滑：液压元件内各移动部位，都可受到液压油充分润滑，从而减低元件磨耗。（3）密封：油本身的粘性对细小的间隙有密封的作用。（4）冷却：系统损失的能量会变成热，被油带出。6.1液压油20241225年月日——南通纺织职业技术学院液压与气动技术2、液压油的种类：液压油主要有下列二种（1）矿物油系液压油（可燃性）：主要由石腊基（paraffinbase）的原油精制而成，再加抗氧化剂和防锈剂，为用途最多的一种；其缺点为耐火性差。（2）耐火性液压油（难燃性）：专用于防止有引起火灾危险的乳化型液压油。有水中油滴型（o/w）和油中水滴形（w/o）两种，水中油滴型（o/w）的润滑性差，会侵蚀油封和金属；油中水滴形（w/o）化学稳定性很差。（3）专用液压油：航空、舰船、炮用及车辆制动用液压油。6.1液压油20241225年月日——南通纺织职业技术学院液压与气动技术3、液压油的性质（1）密度，比重越大，泵吸入性越差。（2）闪火点：油温升高时，部分的油会蒸发而与空气混合成油气，此油气所能点火的最低温度称为闪火点，如继续加热，则会连续燃烧，此温度称为燃烧点。（3）粘度：流体流动时，沿其边界面会产生一种阻止其运动的流体磨擦作用，这种产生内摩擦力的性质称为粘性。（4）压缩性：有体积压缩系数β或其倒数体积弹性模数K表示。液压油还有其他一些性质，如稳定性、抗泡沫性、抗乳化性、防锈性、润滑性、以及相容性等。6.1液压油pVV0/1K20241225年月日——南通纺织职业技术学院液压与气动技术6、液压油的污染与保养液压油使用一段时间后会受到污染，常使阀内的阀芯卡死，并使油封加速磨耗及液压缸内壁磨损。造成液压油污染的原因有三方面：1）污染：（1）外部侵入的污物；（2）外部生成的不纯物2）恶化：液压油的恶化速度与含水量、气泡、压力、油温、金属粉末等有关，其中以温度影响最大，故液压设备运转时，须特别注意油温之变化。3）泄漏：液压设备因配管不良，油封破损是造成泄漏的原因，泄漏发生时空气、水、尘埃便可轻易的侵入油中，故当泄漏发生时，必须立即加以排除。液压油经长期使用，油质必会恶化，一般皆用目视法判定油质是否恶化，当油颜色混蚀并有异味时，须立即更换；保养方法有二种：一为定期更换（约为5000-20000小时），其次是使用过滤器定期过滤。也可采用在线监控液压油是否达到规定值，定期抽查液压油。液压油的粘度、酸值、水分及杂质是确定液压油是否更换的重要指标。6.1液压油20241225年月日——南通纺织职业技术学院液压与气动技术液压系统是以液压泵作为向系统提供一定的流量和压力的动力元件，液压泵由电动机带动将液压油从油箱吸上来并以一定的压力输送出去，使执行元件推动负载作功。6.2液压泵和液压马达20241225年月日——南通纺织职业技术学院液压与气动技术由于这种泵是依靠泵的密封工作腔的容积变化来实现吸油和压油的，因而称为容积式泵。容积式泵的流量大小取决于密封工作腔容积变化的大小和次数。若不计泄漏，流量与压力无关。液压泵的分类方式很多，它可按压力的大小分为低压泵、中压泵和高压泵。也可按流量是否可调节分为定量泵和变量泵。又可按泵的结构分为齿轮泵、叶片泵和柱塞泵，其中齿轮泵和叶片泵多用于中、低压系统，柱塞泵多用于高压系统。观看动画。6.2液压泵的工作原理20241225年月日——南通纺织职业技术学院液压与气动技术液压泵正常工作的三个必备条件必须具有一个由运动件和非运动件所构成的密闭容积；密闭容积的大小随运动件的运动作周期性的变化，容积由小变大——吸油，由大变小——压油；密...
