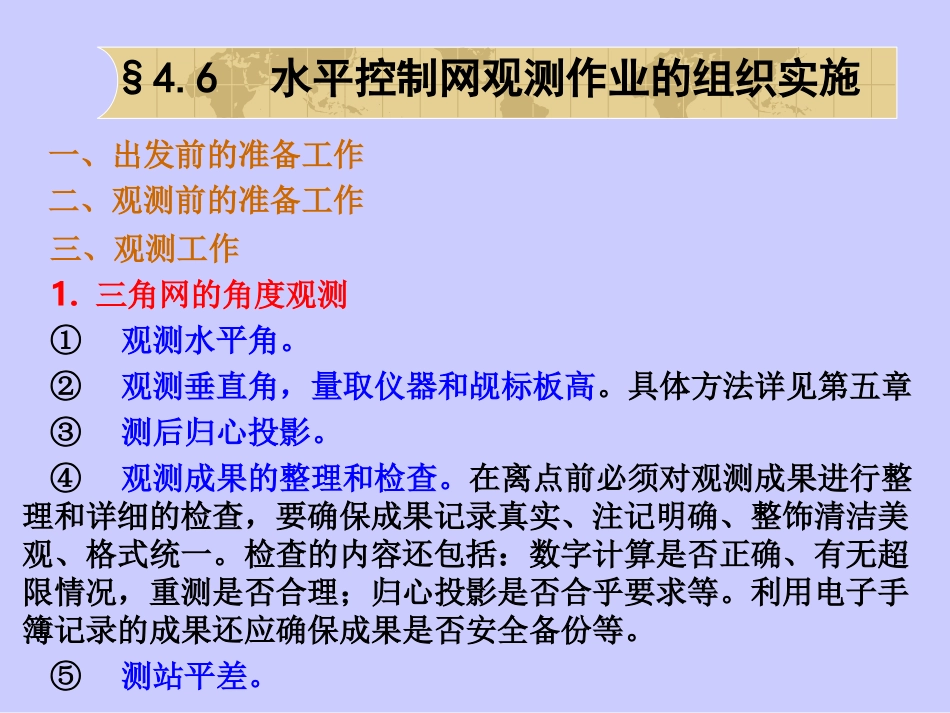

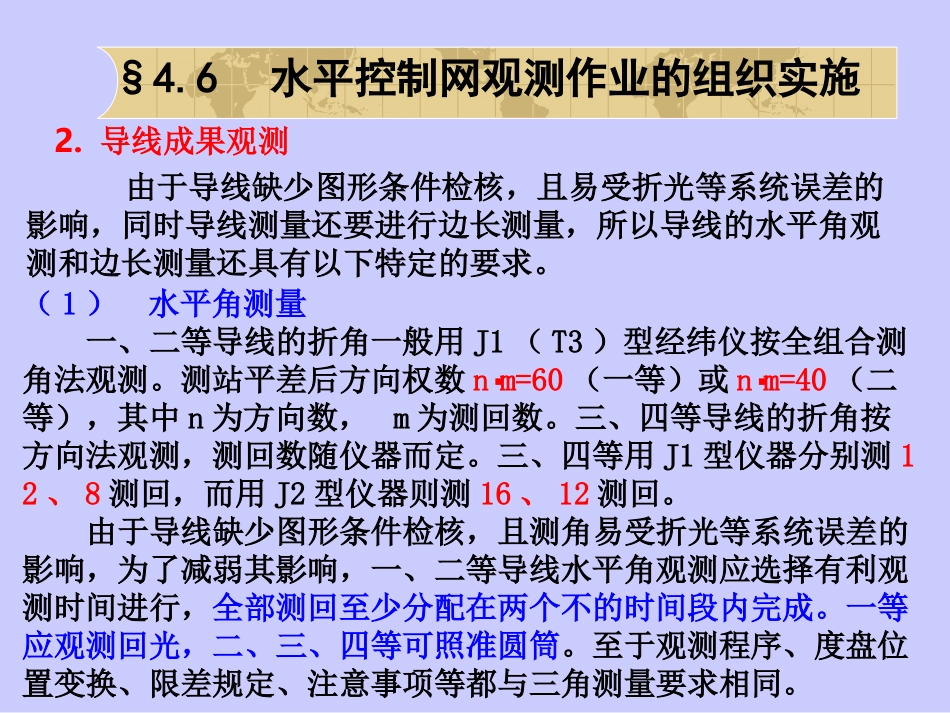

§4.6水平控制网观测作业的组织实施一、出发前的准备工作二、观测前的准备工作三、观测工作1.三角网的角度观测①观测水平角。②观测垂直角，量取仪器和觇标板高。具体方法详见第五章③测后归心投影。④观测成果的整理和检查。在离点前必须对观测成果进行整理和详细的检查，要确保成果记录真实、注记明确、整饰清洁美观、格式统一。检查的内容还包括：数字计算是否正确、有无超限情况，重测是否合理；归心投影是否合乎要求等。利用电子手簿记录的成果还应确保成果是否安全备份等。⑤测站平差。§4.6水平控制网观测作业的组织实施2.导线成果观测由于导线缺少图形条件检核，且易受折光等系统误差的影响，同时导线测量还要进行边长测量，所以导线的水平角观测和边长测量还具有以下特定的要求。（1）水平角测量一、二等导线的折角一般用J1（T3）型经纬仪按全组合测角法观测。测站平差后方向权数n٠m=60（一等）或n٠m=40（二等），其中n为方向数，m为测回数。三、四等导线的折角按方向法观测，测回数随仪器而定。三、四等用J1型仪器分别测12、8测回，而用J2型仪器则测16、12测回。由于导线缺少图形条件检核，且测角易受折光等系统误差的影响，为了减弱其影响，一、二等导线水平角观测应选择有利观测时间进行，全部测回至少分配在两个不的时间段内完成。一等应观测回光，二、三、四等可照准圆筒。至于观测程序、度盘位置变换、限差规定、注意事项等都与三角测量要求相同。§4.6水平控制网观测作业的组织实施（1）水平角测量导线点上一般只有两个方向，各等级导线折角观测，均以半数测回分别观测导线前进方向的左角和右角。用奇数测回的度盘位置测左角，用偶数测回的度盘位置测右角。观测右角时，起始方向的度盘位置应加上左角的概略值，即以左角起始方向为准，变换度盘位置。观测结束后，左右角分别取中数，并按下式检查：即左右角之和、与圆周角的闭合差。左角右角限导线等级一二三四±1.5±2.0±3.5±5.0限§4.6水平控制网观测作业的组织实施（2）距离测量（3）高程测量为了使导线具有全面控制作用，必须确定高程。为了把测量的斜距边长化算成参考椭球面上的边长，也需要比较精密地测定导线点的高程。沿一、二等导线应布设水准路线，导线点的高程尽可能多的用联测方法决定。当地形限制时，可以用三角高程测量方法决定。§4.6水平控制网观测作业的组织实施四、观测成果的计算和验算计算的目的在于求出化归到标石中心的方向值和距离；验算是根据网的几何条件,检核观测质量。具体内容有：①三角网中三角形近似边长和球面角超的计算。②归心改正计算，将方向和距离化归到标石中心。③将以标石中心的方向值、距离化算到椭球面的计算。④将椭球面的方向值、距离化算到高斯平面的计算。⑤各种几何图形条件闭合差的计算及检核。⑥测角、测边中误差的计算。五、验收、技术总结和上交资料§4.7水平控制网精度估计概述一、水平控制网精度估算的目的和方法1.水平控制网中的元素角度（方向）、边长、方位和坐标，以及不相邻点间联线的距离和方位①起始元素②观测元素③推算元素2.精度估算的目的起算元素和观测元素大多数是按照一定的方法、规格直接观测得到的，其误差数值通常可直接计算。而低等网中作为起算数据的高等网元素的误差，可由平差计算求得。所以，精度估算的对象是推算元素。精度估算的目的是对控制网进行优化设计，以判断网是否达到了规定的设计精度指标。是在布网前进行的一项工作。§4.7水平控制网精度估计概述一、水平控制网精度估算的目的和方法2.精度估算的目的一切推算元素都是从起始元素开始，通过锁网结构图形，用观测元素的平差值推算得来。它必然是起始元素、观测元素、锁网结构形状的函数，概括为推算元素F（起始元素、观测元素、锁网结构形状）(Fmfmm观起，，A，B，C，n)衡量锁网精度的标准有以下几种：网中最弱边长相对中误差；最弱方位角中误差；点位中误差；相对于起算点而言，三角锁或导线的纵向中误差和横向中误差；不相邻两点间的边长和方位角中误差；任意两点间相对位置中误差；点位误差椭圆和相对误差椭圆3.精度估算的方法（1）按条件平差法§4.7水平控...
