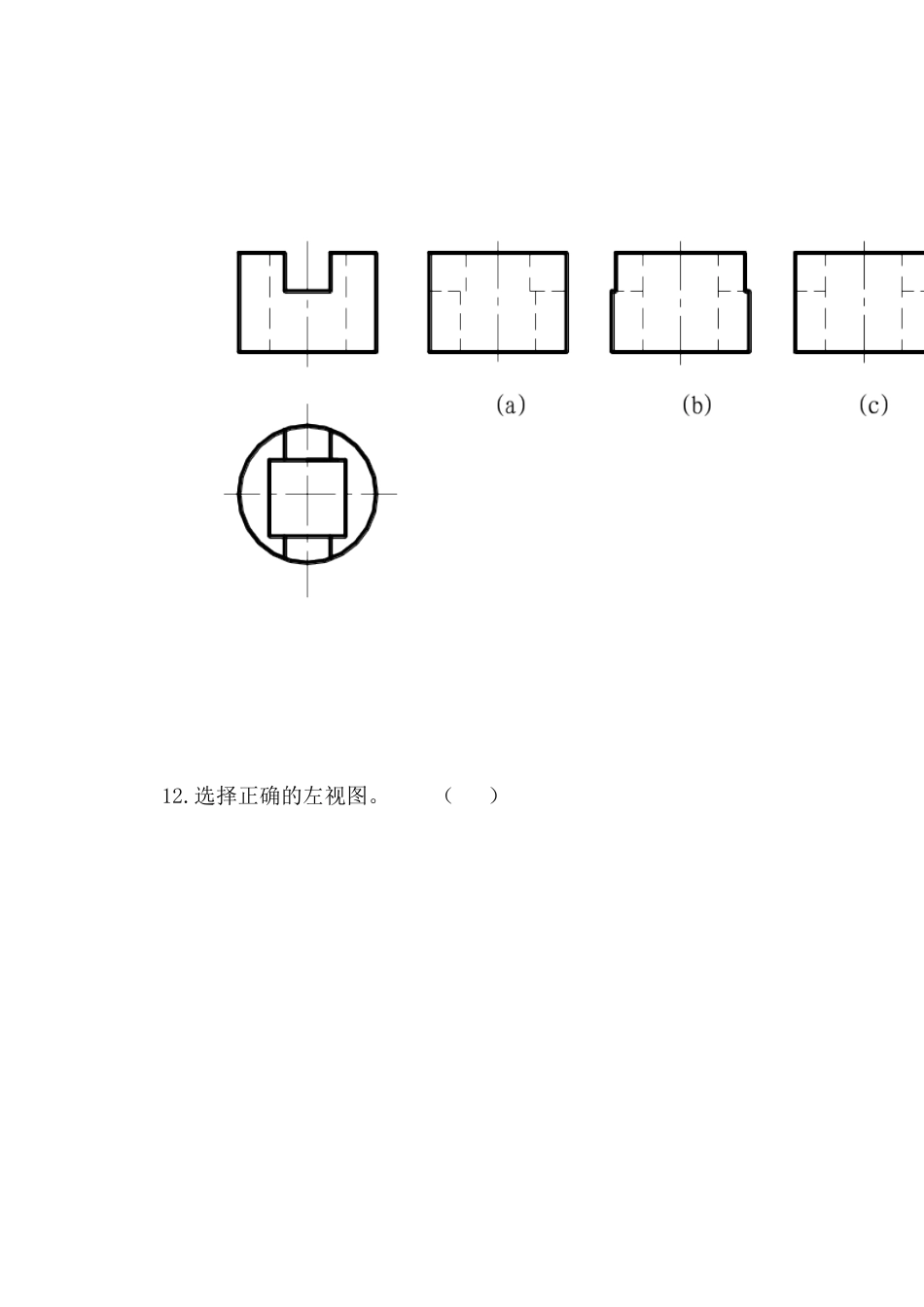

丹阳市中等专业学校14/15年度第二学期期中试卷班级：13综高机械科目：机械制图姓名一.选择（每题3分，共48分）1.零件上回转体的轴线用（）绘制。A.细点画线B.细实线C.波浪线D.虚线2.标注参考尺寸时，应将尺寸数字上加（）。A.□B.＄C.◎D.（）3.斜视图采用的投影法是（）。Ａ.斜投影法Ｂ.平行投影法Ｃ.中心投影法Ｄ.正投影法4.对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用一种图线将它与其相邻部分分开，这种图线是（）。Ａ.粗实线Ｂ.细实线Ｃ.细点画线Ｄ.虚线5.下列（）不是标准件。A.螺栓B.键C.滚动轴承D.弹簧6.画螺纹紧固件联接图时，各部分尺寸均与下列哪项建立了一定的比例关系（）。Ａ.公称长度Ｂ.公称直径Ｃ.孔的直径Ｄ.零件厚度7.φ11的孔和φ10的轴构成（）配合。A.过盈B.间隙C.过渡D.不构成配合8.在下列四种说法中，选择一种正确的答案。（）(A).AB是侧平线，BC是水平线，CD是正平线(B).AB是水平线，BC是一般位置直线，CD是侧平线(C).AB是正垂线，BC是一般位置直线，CD是铅垂线(D).AB是正垂线，BC是水平线，CD是铅垂线9.选择正确的左视图。（）10.选择正确的左视图。（）11.选择正确的左视图。（）12.选择正确的左视图。（）13.选择正确的左视图。（）14.选择正确的左视图。（）15.选择正确的左视图。（）16.根据给定的主俯视图，正确的左视图是。（）二．作图1.已知两视图，求作俯视图。（12分）2.补画左视图。（12分）3.根据俯、左视图，补画全剖视的主视图（15分）4.补画视图中的缺线。（15分）5.分析给出的螺纹连接图，在下方画出正确的螺纹连接图。（8分）三．识图（每格2分，共40分）读零件图，回答下列问题（1）、主视图是采用_________________剖切画出的_________剖视图。左视图采用________剖视，俯视图采用________剖视后，为了表达螺纹孔结构又采用了_________剖视。（2）、图中“G1/2”，G是_____________代号，表示_________________螺纹，1/2是_________________，这是一个_______螺纹（内或外）。（3）、尺寸φ42H9中，φ42是________________，H9是________________，H是________________，9是________________。（4）、该零件的材料是________________，表示________铸铁，后面的数字表示________________不小于200MPa。（5）、该零件________________表面质量要求最高，其粗糙度代号是______，表示的是_______的_______值。
