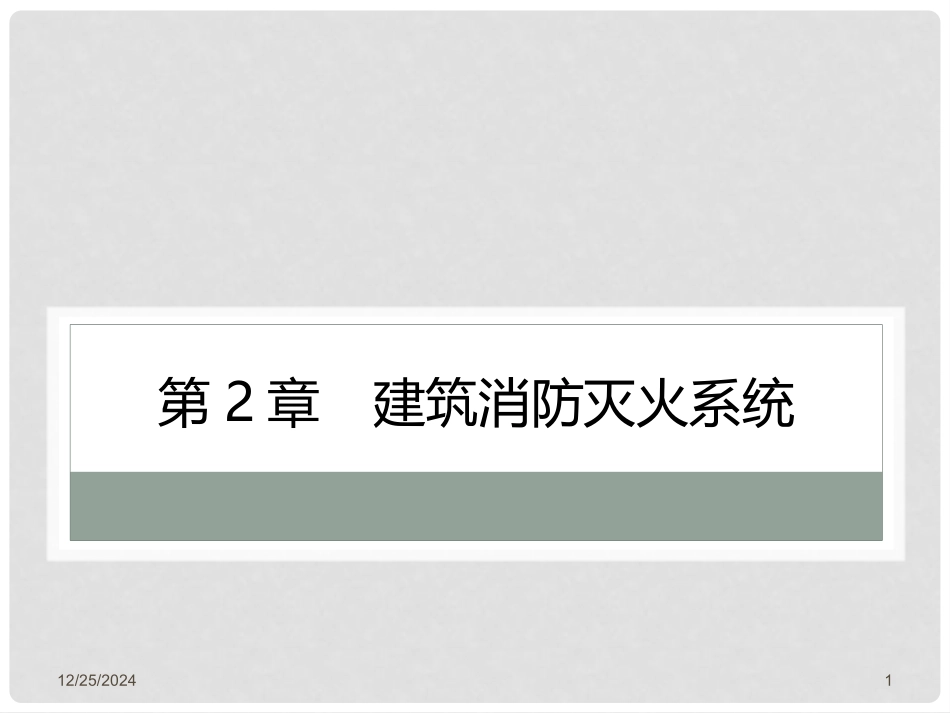

建筑设备安装与识图 第2章 建筑消防灭火系统VIP免费

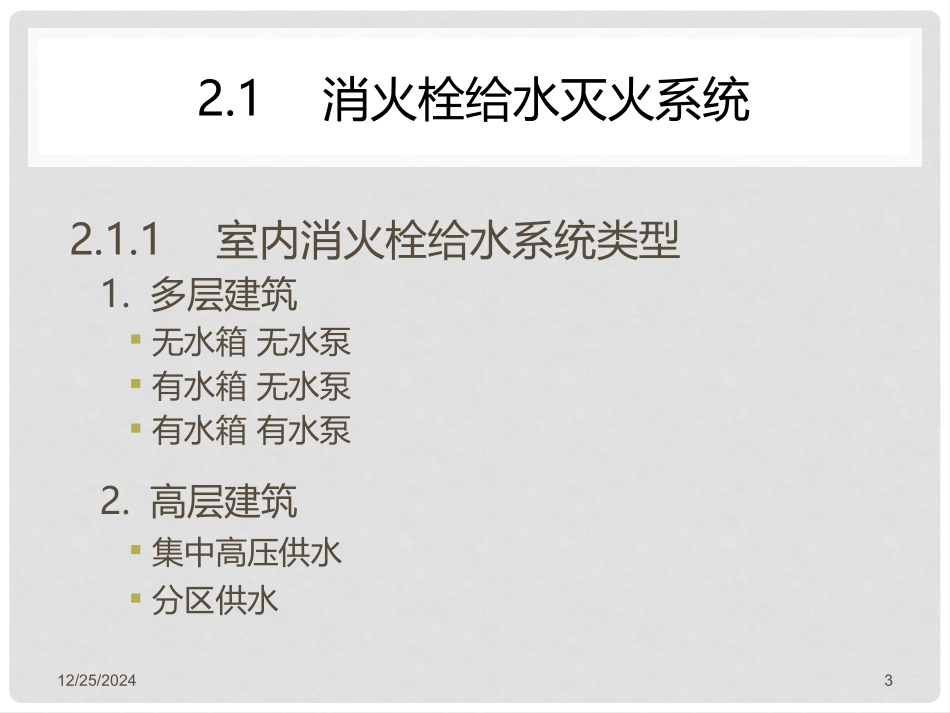

12/25/20241第2章建筑消防灭火系统12/25/20242第2章建筑消防灭火系统2.1消火栓给水灭火系统2.2自动喷水灭火系统2.3其他灭火系统2.4室内消防给水系统施工图的识读12/25/202432.1消火栓给水灭火系统2.1.1室内消火栓给水系统类型1.多层建筑无水箱无水泵有水箱无水泵有水箱有水泵2.高层建筑集中高压供水分区供水12/25/202442.1消火栓给水灭火系统2.1.2室内消火栓给水系统组成12/25/202452.1.2室内消火栓给水系统组成组成：普通：水龙带、水枪、消火栓、消火栓箱、消防报警按钮、消防管道、水源等。特殊（用于水压不足时）：消防水泵、消防水泵接合器、水箱、水池。12/25/202462.1.2室内消火栓给水系统组成消火栓设备（1）室内消火栓组成：水枪、水龙带、消火栓（2）室外消火栓分为：地上、地下12/25/20247消火栓设备（1）室内消火栓水枪：产生高速水流灭火、冷却12/25/20248消火栓设备（1）室内消火栓水龙带12/25/20249消火栓设备（1）室内消火栓消火栓：阀门•单出口•双出口12/25/202410消火栓设备（2）室内消火栓水枪、水带和消火栓都安装在消火栓箱内。12/25/202411消火栓设备（2）室外消火栓向消防车供水，或直接与水龙带、水枪连接进行灭火。分地上、地下两种。12/25/202412其他1、消防水泵在临时高压消防给水系统中设置消防水泵，保证消防所需压力与消防用水量。12/25/202413其他2、水泵接合器连接消防车，向室内消防系统加压供水。12/25/202414其他3、消防水箱主要是供给高层建筑扑灭初期火灾的消防用水量，并保证相应的水压要求。12/25/202415其他4、消防水池当生产、生活用水量达到最大时，市政供水不能满足室内外消防用水量时，应消防水池。12/25/202416建筑消防给水设计原则：1、“预防为主、防消结合”2、按建筑高度区分3、外救与自救4、以水为主要灭火剂5、消火栓灭火系统为主消火栓灭火系统虽在灭火效果和扑灭火灾速度及时方面不及自动喷水灭火系统，但工程造价低、节省投资，适合我国国情，为我国建筑灭火采用的主要灭火系统。12/25/2024172.2自动喷水灭火系统2.2.1自动喷水灭火系统的分类（1）闭式湿式、干式、干湿式、预作用（2）开式雨淋喷水、水幕、水喷雾12/25/2024181、闭式自动喷水灭火系统（1）湿式：供水管和喷头内始终有水。环境温度不低于4℃，且不高于70℃的场所应采用湿式系统。12/25/2024191、闭式自动喷水灭火系统（2）干式：管网内充满压缩空气或氮气。环境温度低于4℃，或高于70℃的场所应采用干式系统。12/25/2024201、闭式自动喷水灭火系统（3）干湿式：4℃<环境温度<70℃，湿式；环境温度<4℃或>70℃，干式；适合季节温差大，冬天无取暖设备的场所12/25/2024211、闭式自动喷水灭火系统（4）预作用：平时管道里没水；火灾发生时，一边报警一边充水，变为湿式系统；（预备过程）灭火后，立即停止喷水；适合平时以及灭火后严禁泡水的地方，如图书馆12/25/2024222、开式自动喷水灭火系统（1）雨淋喷水：迅速地、大面积地喷水灭火（2）水幕：阻火、冷却、隔离（3）水喷雾12/25/2024232.2湿式自动喷水灭火系统组成由闭式喷头、管道系统、湿式报警阀、报警装置和供水设施等组成。由于该系统在报警阀的前后管道内始终充满着压力水，故称湿式喷水灭火系统或湿管系统。12/25/202424图2-8湿式自动喷水灭火系统组成示意图1—消防水池进水管2—消防水池3—喷淋水泵4—湿式报警报警阀5—系统检修阀(信号阀)6—信号控制阀7—水流指示器8—闭式喷头9—末端试水装置10—屋顶水箱11—试水排水管12—试验放水阀13—延迟器14—压力开关15—水力警铃16—水泵接合器17—试水阀18—自动排气阀12/25/2024252.2湿式自动喷水灭火系统组成1、喷头12/25/2024262.2湿式自动喷水灭火系统组成2、湿式报警阀：主要作用：关闭报警水流防止水倒流通过报警阀，可以检验系统的供水装置和报警装置12/25/2024272.2湿式自动喷水灭火系统组成3、水流报警装置：水力警铃水流指示器压力开关12/25/2024282.2湿式自动喷水灭火系统组成3、水流报警装置：（1）水力警铃：是消防报警的措施之一，与报警阀配套使用，宜设在公共通道或值班室的...
