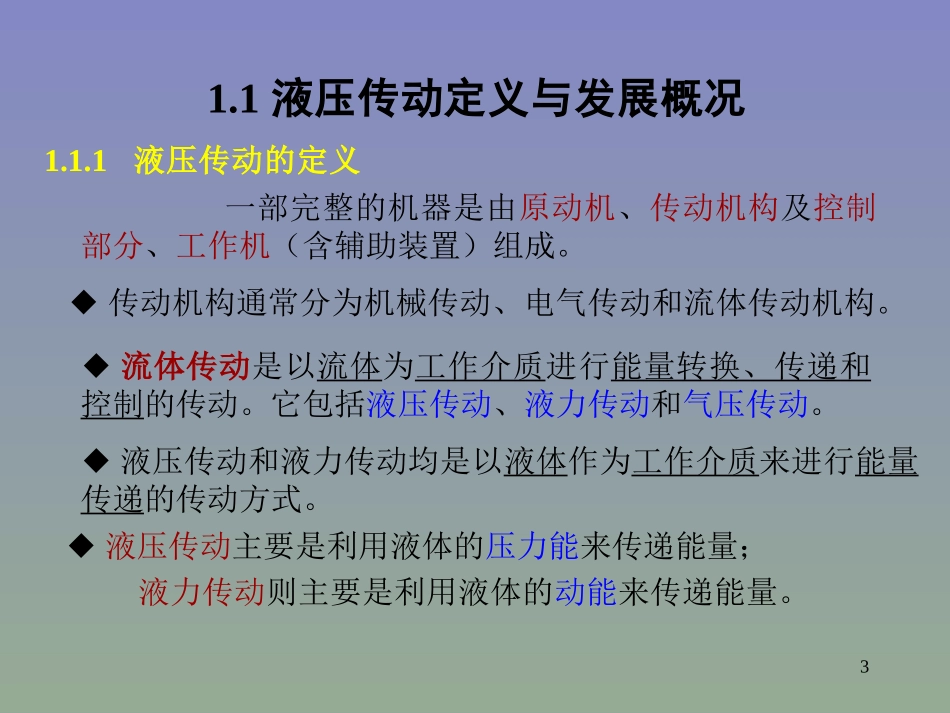

12本章主要内容为：①液压传动的定义与发展概况；②液压传动的工作原理及系统构成；③液压传动的图形符号；④液压传动的特点。31.1液压传动定义与发展概况1.1.1液压传动的定义一部完整的机器是由原动机、传动机构及控制部分、工作机（含辅助装置）组成。◆传动机构通常分为机械传动、电气传动和流体传动机构。◆流体传动是以流体为工作介质进行能量转换、传递和控制的传动。它包括液压传动、液力传动和气压传动。◆液压传动和液力传动均是以液体作为工作介质来进行能量传递的传动方式。◆液压传动主要是利用液体的压力能来传递能量；液力传动则主要是利用液体的动能来传递能量。41.1.1液压传动的定义液压传动液压传动（Hydraulics）是以液体为工作介质，通过驱动装置将原动机的机械能转换为液压的压力能，然后通过管道、液压控制及调节装置等，借助执行装置，将液体的压力能转换为机械能，驱动负载实现直线或回转运动。？那么，到底什么是液压传动液压传动呢？51.1.2液压传动的发展概况■从17世纪中叶帕斯卡提出静压传动原理，18世纪末英国制成第一台水压机算起，液压传动已有2～3百年的历史。■第二次世界大战前后，成功地将液压传动装置用于舰艇炮塔转向器，其后出现了液压六角车床和磨床，一些通用机床到本世纪30年代才用上了液压传动。泵缸61.1.2液压传动的发展概况■近30年来，由于原子能技术、航空航天技术、控制技术、材料科学、微电子技术等学科的发展，再次将液压技术推向前进，使它发展成为包括传动、控制、检测在内的一门完整的自动化技术，在国民经济的各个部门都得到了应用，如工程机械、数控加工中心、冶金自动线等。★采用液压传动的程度已成为衡量一个国家工业水平的重要标志之一。71.2液压传动的工作原理及系统构成液压千斤顶液压千斤顶液压千斤顶常用于顶升重物,如顶起汽车以便拆换轮胎……1.2.1液压传动系统的工作原理81.2.1液压传动系统的工作原理液压千斤顶在杠杆上没有作用力时,负载可以停止在任意位置;在液压缸行程范围内,可以将负载提升到任意位置。其实液压千斤顶是前面讨论过的简化模型的进一步完善，它具有以下一些简化摸型所不具备的功能：91.2.1液压传动系统的工作原理191817161415139112143657810121615911磨床工作台液压系统磨床工作台磨床工作时，要求其工作台水平往复运动。实现工作台水平往复运动控制的是一套液压控制系统，如图所示是一台磨床的液压系统结构原理图。10磨床工作台液压系统图1.1磨床工作台液压传动系统工作原理191817161415139112143657810121615911磨床工作台1-油箱；2-过滤器；3,12,14-回油管；4-液压泵；5-弹簧；6-钢球；7-溢流阀；8,10-压力油管；9-手动换向阀；11,16-换向手柄；13-节流阀；15-换向阀；17-活塞；18-液压缸；19-工作台液压缸由液压泵输入的压力油通过手动换向阀11，节流阀13、换向阀15进入液压缸18的左腔，推动活塞17和工作台19向右移动，液压缸18右腔的油液经换向阀15排回油箱。节流阀换向阀111.2.2液压传动系统的组成从千斤顶和磨床的液压系统组成和工作原理可以看出，液压系统一般有以下几个部分组成：动力元件传动介质控制元件辅助元件执行元件121.2.2液压传动系统的组成（l）液压泵（动力元件）：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。（2）执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。（3）控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。如换向阀15即属控制元件。（4）辅助元件：上述三个组成部分以外的其它元件，如：管道、管接头、油箱、滤油器等为辅助元件。（5）工作介质：液压油的作用是传递能量和信息。131.3液压系统的图形符号图1．1（a）所示的液压系统图是一种半结构式的工作原理图。它直观性强，容易理解，但难于绘制。在实际工作中，除少数特殊情况外，一般都采用液压与气动图形符号（参看附录）来绘制，如图1．2所示。9108765321414图形符号表示元件的功能，而不表示元件的具体结构和参数；反映各元件在油路连接上的相互...
