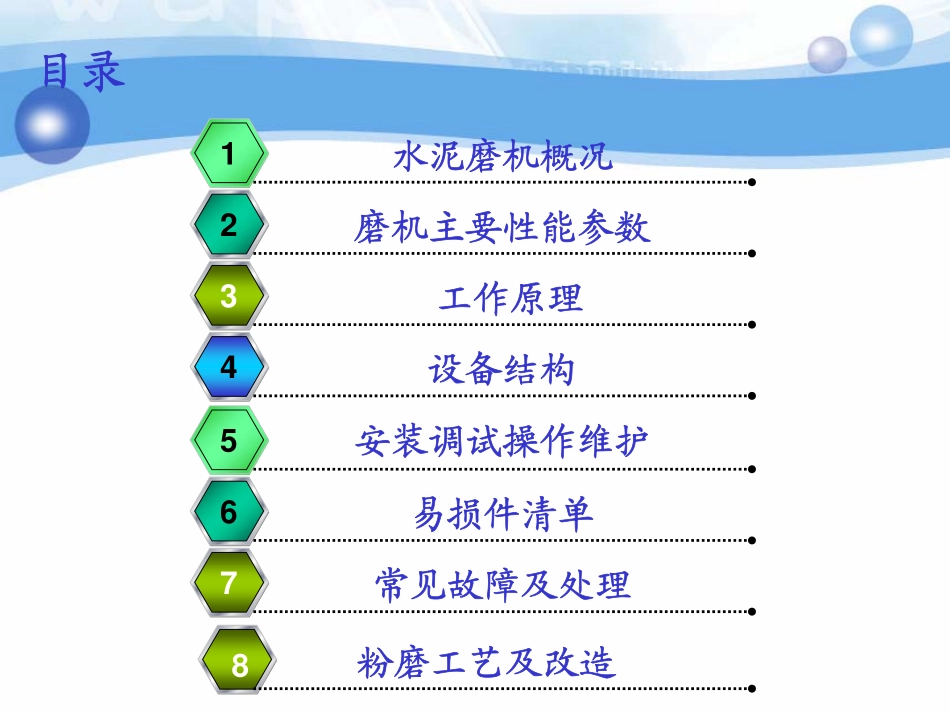

水泥管磨机培训中信重工机械股份有限公司目录磨机主要性能参数1安装调试操作维护2设备结构4工作原理3易损件清单5常见故障及处理67水泥磨机概况粉磨工艺及改造8一、概述1.国内外现状对比国外现状：多用一级大型磨机闭路系统，国外新建项目呈上升趋势，目前世界最大水泥管磨机：φ5.2×20.48m（总长）国内现状：多用联合粉磨系统，特别是大辊压机小磨机系统，国内新上生产线空间有限,改造工艺及设备将是一个主要的发展方向，目前最大管磨机：φ5.4×15.5m（支撑跨距）中信重工出口两台φ5.4×16m一、概述1.国内外现状对比提倡采用大辊压机小磨机联合粉磨以简化流程、节省投资、提高产量。即流程最佳化。建议采用Ф1.8m×1.6m或Ф1.7m×1.4m辊压机配Ф4.2m系列水泥磨机，促使规格大型化。预计今后还会出现多种传动形式及支撑形式体现结构多样化一、概述2.规格含义φ4.2×13.5m=筒体内径×支撑跨距3.发展过程从φ2.2m、φ3m、φ3.8m等发展至今的φ4.2m、φ4.6m等。装备能力从500t/d、700t/d、1000t/d、2500t/d、5000t/d一、概述4.国内大型水泥管磨机市场主要分布安徽海螺水泥集团山东山水水泥集团吉林亚泰水泥集团河南天瑞水泥集团广东塔牌水泥集团一、概述4.国内大型水泥管磨机市场分布华润水泥集团甘肃祁连山河北冀东水泥河南同力水泥一、概述5.国内大型水泥管磨机主要制造厂商中信重工上重北方重工唐水机江苏鹏飞中材重机一、概述6.中信重工设计制造发展及能力简介从来图转化到部分合作制造国内几个大型设计院垄断着市场，作为单一的设备制造商难以打破垄断、开拓市场。从中小型到大型公司完全具备设计、制造和安装大型磨机的实力。从国内到国外部分大型水泥磨机成功出口土耳其、伊拉克、印度、俄罗斯、印度尼西亚、意大利、尼日利亚等国。硬件方面具有大型冷热加工设备软件方面包括情报、标准、计算机软件及管理系统80t电弧炉、150t钢包精炼炉、150tVD/VOD炉。一次浇注钢水最大可达900t。150tVD/VOD炉16m数控滚齿机12m梳齿机16m数控立车最大锻件400t18500t油压机和锻造操作机7×16m9×18m热处理炉大型卷板机冷卷厚度160mm热卷厚度250mm14×10m及10×10m自动焊接操作中心厂内试车现场运行Φ8.8×4.8m半自磨机2台（6000kW变频调速）中国黄金集团公司内蒙古乌努格吐山铜钼矿2008年出厂中国黄金集团公司内蒙古乌努格吐山铜钼矿(3万t/d)厂内试车现场运行Φ6.2×9.5m溢流型球磨机2台（6000kW）中国黄金集团公司内蒙古乌努格吐山铜钼矿2008年出厂江铜德兴铜矿Φ10.37×5.19m半自磨机Φ7.32×10.68m溢流型球磨机出厂试车2010年4月2日•江铜二台磨机,有以下全国最大:•规格10.34m半自磨机7.32m球磨机•装机功率11172kW,首次采用双同步电机驱动•单系列理量2.25万t/d•大齿轮13mΦ12.2×11m自磨机6台（28000kW环形电机）澳大利亚SINO铁矿2009年出厂装机功率：28000kW外形尺寸：～22x25x20m总重：3000t澳大利亚SINO铁矿(24万t/d)装机功率：2x7800kW外形尺寸：~35x20x14m总重：1800tΦ7.9×13.6m溢流型球磨机6台（15600kW双异步电机）首台出厂试车澳大利亚SINO铁矿2009年7月1日Φ12.2×11m自磨机澳大利亚SINO铁矿安装现场Φ7.9×13.6m溢流型球磨机澳大利亚SINO铁矿安装现场二、性能参数主要性能参数详见安装使用说明主要包括：筒体内径研磨体装载量筒体支撑跨距润滑站性能参数筒体有效内径减速器性能参数筒体有效长度电机性能参数磨机转速冷却水用量生产能力三、工作原理物料由进料装置的溜子喂入磨机的粗磨仓，在直径较大研磨体（钢球）的冲击、研磨下得以粉碎，较细物料经由双层隔仓板进入细磨仓，通不过的物料在粗磨仓继续粉磨，进入细磨仓的物料，在较小研磨体的进一步研磨冲击作用下，达到细度的成品进入出料装置排出磨机。四、设备结构磨机组成部分：进料装置移动端滑履轴承（或主轴承）回转部分固定端滑履轴承（或主轴承）出料装置轴承润滑装置传动装置电控系统水泥磨总图水泥磨总图水泥磨总图（双边驱动）四、设备结构进料装置：由进料进风管、支架组成，进料管体内部设有用螺栓固定的衬板四、设备结构磨机的支撑形式有滑履轴承或主轴承滑履轴承形式的选择动静压滑履轴承静压滑履轴承主...
