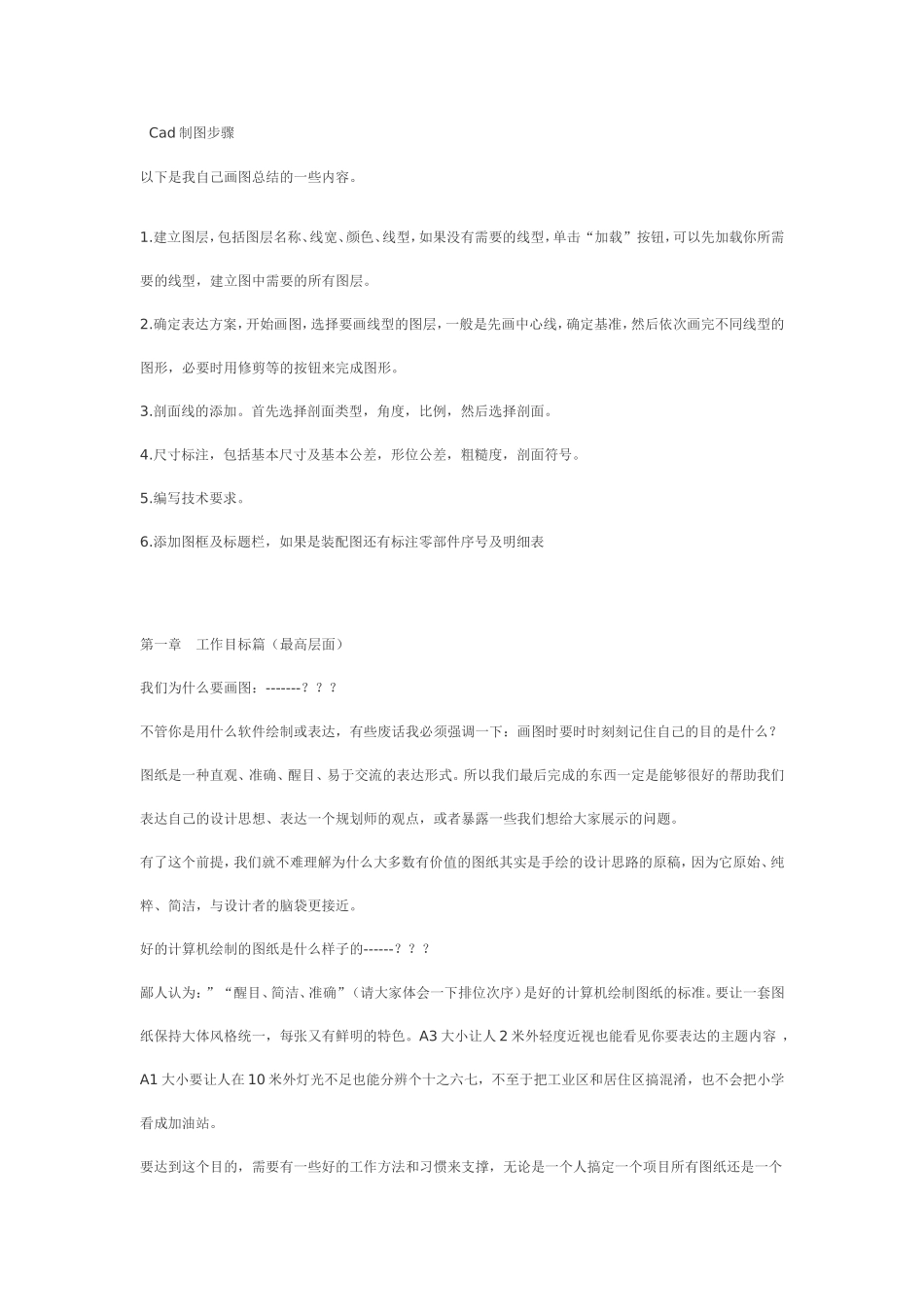

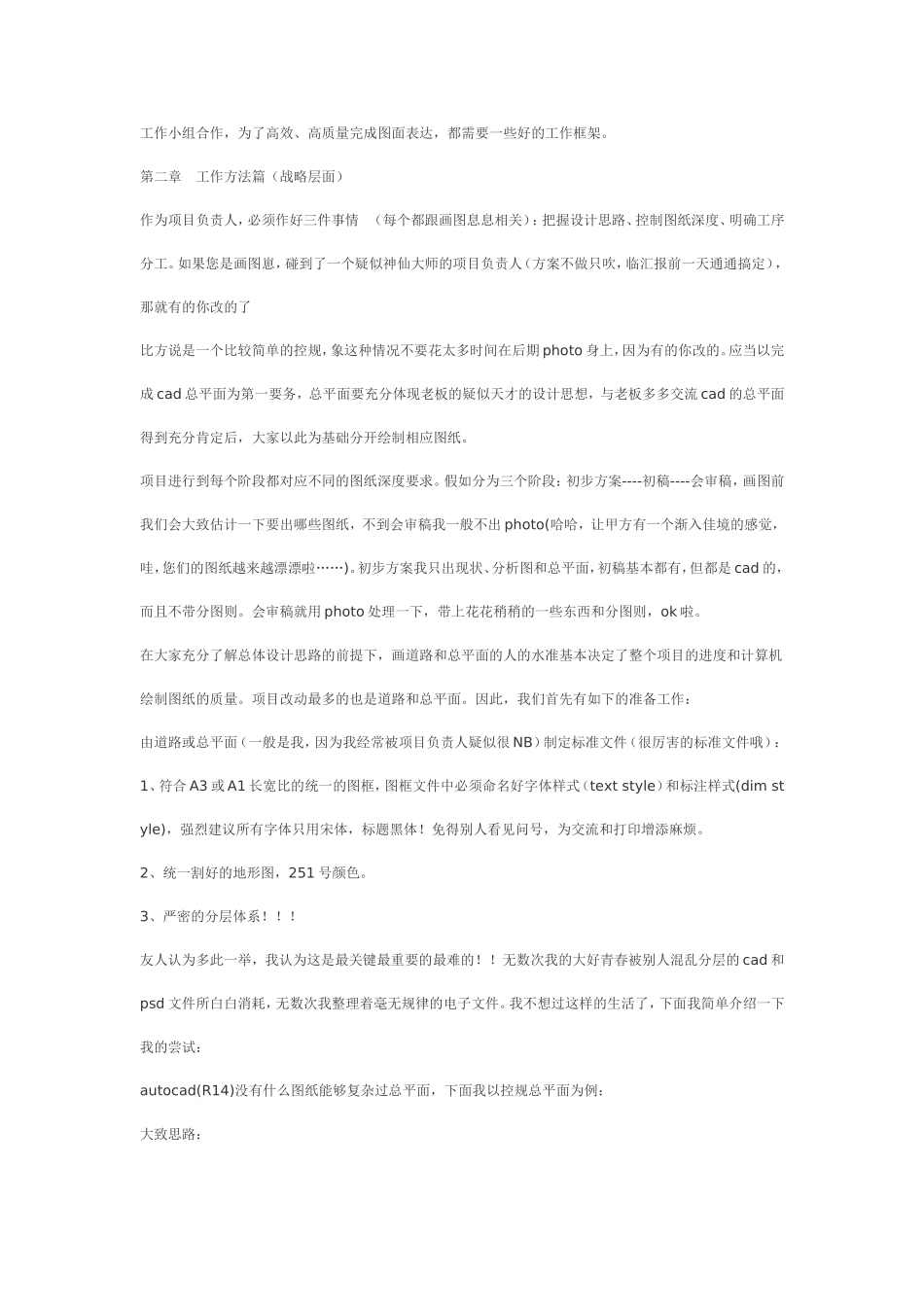

Cad制图步骤以下是我自己画图总结的一些内容。1.建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。2.确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。3.剖面线的添加。首先选择剖面类型，角度，比例，然后选择剖面。4.尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。5.编写技术要求。6.添加图框及标题栏，如果是装配图还有标注零部件序号及明细表第一章工作目标篇（最高层面）我们为什么要画图：-------？？？不管你是用什么软件绘制或表达，有些废话我必须强调一下：画图时要时时刻刻记住自己的目的是什么？图纸是一种直观、准确、醒目、易于交流的表达形式。所以我们最后完成的东西一定是能够很好的帮助我们表达自己的设计思想、表达一个规划师的观点，或者暴露一些我们想给大家展示的问题。有了这个前提，我们就不难理解为什么大多数有价值的图纸其实是手绘的设计思路的原稿，因为它原始、纯粹、简洁，与设计者的脑袋更接近。好的计算机绘制的图纸是什么样子的------？？？鄙人认为：”“醒目、简洁、准确”（请大家体会一下排位次序）是好的计算机绘制图纸的标准。要让一套图纸保持大体风格统一，每张又有鲜明的特色。A3大小让人2米外轻度近视也能看见你要表达的主题内容，A1大小要让人在10米外灯光不足也能分辨个十之六七，不至于把工业区和居住区搞混淆，也不会把小学看成加油站。要达到这个目的，需要有一些好的工作方法和习惯来支撑，无论是一个人搞定一个项目所有图纸还是一个工作小组合作，为了高效、高质量完成图面表达，都需要一些好的工作框架。第二章工作方法篇（战略层面）作为项目负责人，必须作好三件事情（每个都跟画图息息相关）：把握设计思路、控制图纸深度、明确工序分工。如果您是画图崽，碰到了一个疑似神仙大师的项目负责人（方案不做只吹，临汇报前一天通通搞定），那就有的你改的了比方说是一个比较简单的控规，象这种情况不要花太多时间在后期photo身上，因为有的你改的。应当以完成cad总平面为第一要务，总平面要充分体现老板的疑似天才的设计思想，与老板多多交流cad的总平面得到充分肯定后，大家以此为基础分开绘制相应图纸。项目进行到每个阶段都对应不同的图纸深度要求。假如分为三个阶段：初步方案----初稿----会审稿，画图前我们会大致估计一下要出哪些图纸，不到会审稿我一般不出photo(哈哈，让甲方有一个渐入佳境的感觉，哇，您们的图纸越来越漂漂啦……)。初步方案我只出现状、分析图和总平面，初稿基本都有，但都是cad的，而且不带分图则。会审稿就用photo处理一下，带上花花稍稍的一些东西和分图则，ok啦。在大家充分了解总体设计思路的前提下，画道路和总平面的人的水准基本决定了整个项目的进度和计算机绘制图纸的质量。项目改动最多的也是道路和总平面。因此，我们首先有如下的准备工作：由道路或总平面（一般是我，因为我经常被项目负责人疑似很NB）制定标准文件（很厉害的标准文件哦）：1、符合A3或A1长宽比的统一的图框，图框文件中必须命名好字体样式（textstyle）和标注样式(dimstyle)，强烈建议所有字体只用宋体，标题黑体！免得别人看见问号，为交流和打印增添麻烦。2、统一割好的地形图，251号颜色。3、严密的分层体系！！！友人认为多此一举，我认为这是最关键最重要的最难的！！无数次我的大好青春被别人混乱分层的cad和psd文件所白白消耗，无数次我整理着毫无规律的电子文件。我不想过这样的生活了，下面我简单介绍一下我的尝试：autocad(R14)没有什么图纸能够复杂过总平面，下面我以控规总平面为例：大致思路：第一规则：cad的分层顺序以数字开头第一队，以字母开头的第二队，以汉字开头的按汉语拼音排序第三队。第二规则：图纸里的东西包括以下内容：字、标注、图框、河流及山体及用地的色块填充以及他们的线框，道路边线、中心线、规划界限行政边界或其他界限、分析性边界、色块，必须的不能删掉但可以冻住的辅助性线条...
