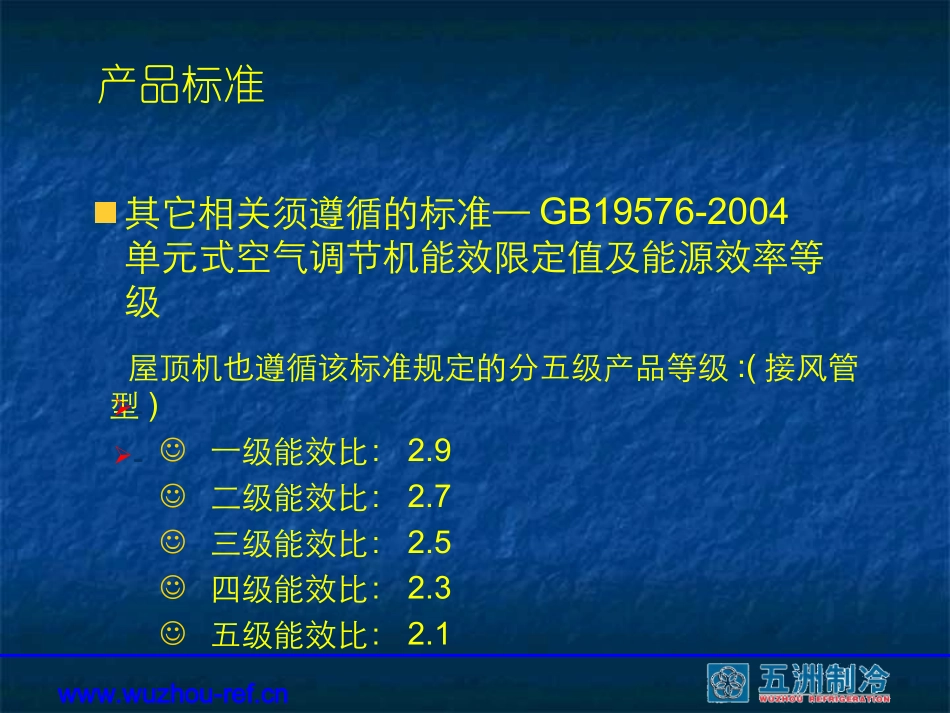

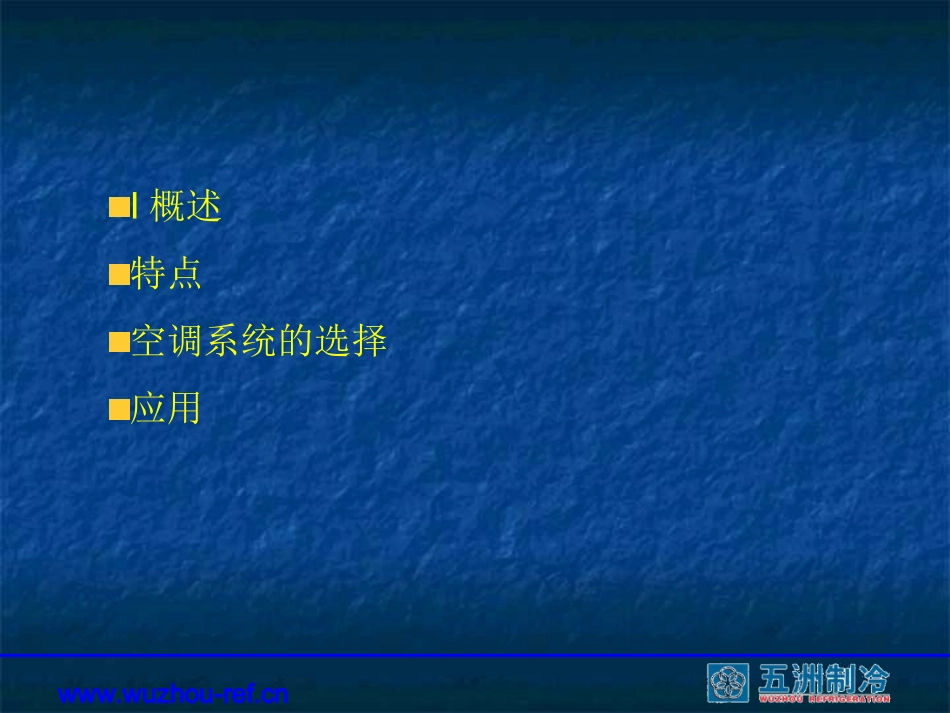

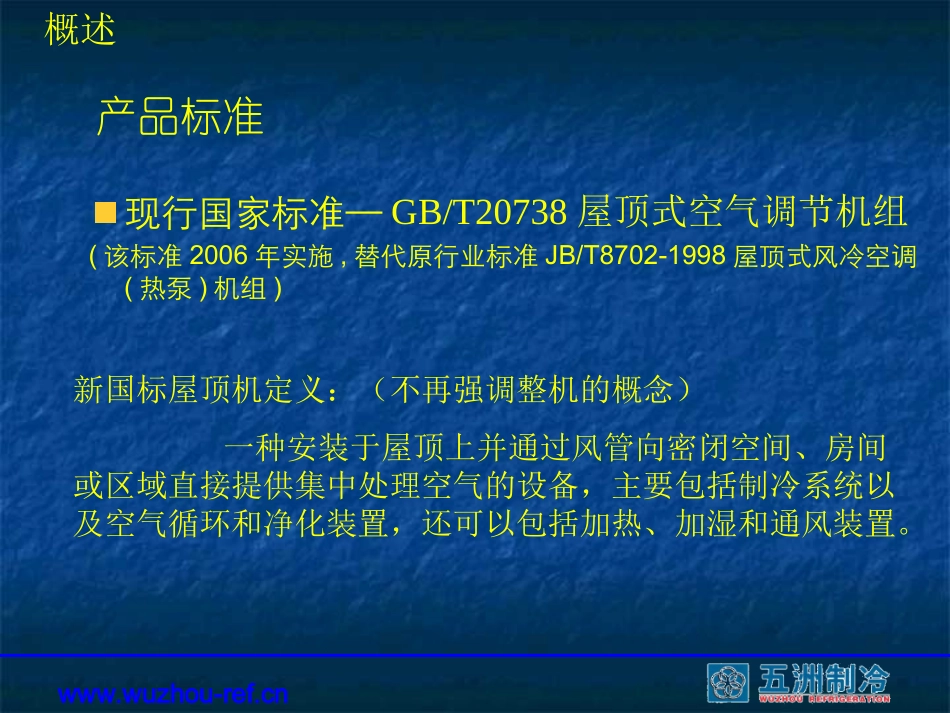

www.wuzhou-ref.cnI概述特点空调系统的选择应用www.wuzhou-ref.cn产品标准现行国家标准—GB/T20738屋顶式空气调节机组(该标准2006年实施,替代原行业标准JB/T8702-1998屋顶式风冷空调(热泵)机组)新国标屋顶机定义：（不再强调整机的概念）一种安装于屋顶上并通过风管向密闭空间、房间或区域直接提供集中处理空气的设备，主要包括制冷系统以及空气循环和净化装置，还可以包括加热、加湿和通风装置。概述www.wuzhou-ref.cn产品标准其它相关须遵循的标准—GB19576-2004单元式空气调节机能效限定值及能源效率等级屋顶机也遵循该标准规定的分五级产品等级:(接风管型)一级能效比：2.9二级能效比：2.7三级能效比：2.5四级能效比：2.3五级能效比：2.1--www.wuzhou-ref.cn产品标准国家标准中屋顶机的型式：4.1.1按功能分4.1.2按冷却方式分4.1.3按用途分a)冷(热)风型机组b)恒温恒湿型机组c)全新风型机组a)风冷型机组b)蒸发冷却型机组c)水冷型机组a)通用型机组b)净化型机组www.wuzhou-ref.cn遵循的产品标准屋顶机按使用功能分类：舒适型空调----冷风型、热泵型工艺型空调----恒温型、恒湿型、恒温恒湿型、恒温型、恒湿型、恒温恒湿型、净化型配套型空调----全新风型www.wuzhou-ref.cn产品的规格、型式产品的型式：标准机型可做出以下几个产品系列型式：热泵系列机型单冷系列机型单冷+电加热制热系列机型单冷+热水盘管制热系列机型单冷+蒸汽盘管制热系列机型www.wuzhou-ref.cn产品的规格、型式产品的规格规格型号：WK020/025/030/035/040/045/050/055/060/070/080/090/100/110/120/135能量范围：20RT~135RT（70kW~480kW）风量范围：13000m3/h~60000m3/h机外静压：250Pa~520Pa整个系列产品具有能量覆盖面宽广、分档均匀、可选性强、风量与静压可适度调整等优势。为舒适型/工艺型空调—风冷冷(热)风/恒温恒湿型产品系列www.wuzhou-ref.cn产品的结构特点产品的格局一涡漩机系列(WK020/025/030/035/040/045/050/055)机型系列的整机布置格局示意图回风方式：底部回风侧面回风顶部回风送风方式：底部送风侧面送风顶部送风www.wuzhou-ref.cn产品的结构特点产品的格局一螺杆机系列(WK060/070/080/090/100/110/120/135)机型系列的整机布置格局示意图回风方式：底部回风侧面回风顶部回风送风方式：底部送风侧面送风顶部送风www.wuzhou-ref.cn电加热段加湿段盘管加热段蒸发盘管段初效过滤段热回收/风阀经济器段出风段风机段新回风混合段燃烧器段蒸汽/热水电动调节阀蒸汽/热水电磁阀初效滤网压差开关新风电动调节阀回风电动调节阀热回收转轮电动机排风机排风电动调节阀回风电加热器（分组）电极/电热/喷雾加湿器蒸汽加湿电动调节阀蒸汽加湿电磁阀冷凝段送风机送风机门限开关送风机压差开关燃烧器送风排风新风冷凝段系统屋顶机各种功能介绍及控制点位示意图各种温/湿度/压力传感器www.wuzhou-ref.cn产品的结构特点产品安装地面安装屋顶安装www.wuzhou-ref.cn机组防雨的设计产品的结构特点防雨罩www.wuzhou-ref.cn产品的结构特点风机的上下结构型式与新风口的防雨防虫加调节www.wuzhou-ref.cn产品的特点:新风经济器----节能电加热器蒸发盘管段初效过滤段风阀经济器风机段新回风混合段排风机段冷凝段标准新风经济器带热回收新风经济器热回收/风阀经济器段新回风混合段回风排风新风www.wuzhou-ref.cn机组的特点：变流量控制----湿度控制通过调节风量和制冷剂流量，可以使机组实现通过调节风量和制冷剂流量，可以使机组实现独立除湿功能，并使机组真正实现全年全工况独立除湿功能，并使机组真正实现全年全工况运行。运行。特殊季节气候：长江流域的梅雨天、黄淮流域的桑拿天、两广地区的回南天。特殊天气：多雾、多雨特殊地理：山区和丘陵www.wuzhou-ref.cn中央空调系统方案空调系统常用的方式水冷冷水机组+组合式空调器（室内型）(末端)水冷压缩冷凝机组+直膨式组合空调机组（室内型）风冷式压缩冷凝机组+直膨式组合空调机组（室内型）风冷式压缩冷凝机组+直膨式组合空调机组（室外型）www.wuzhou-ref.cn水冷冷水机组+组合式空调器的空调系统示意水冷冷水机组+组...
