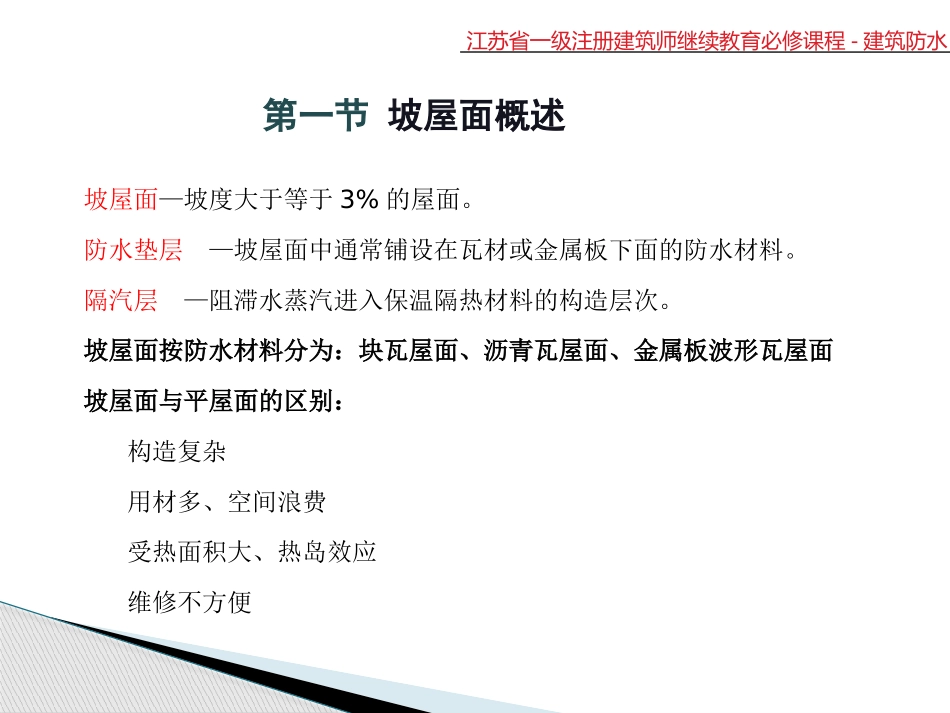

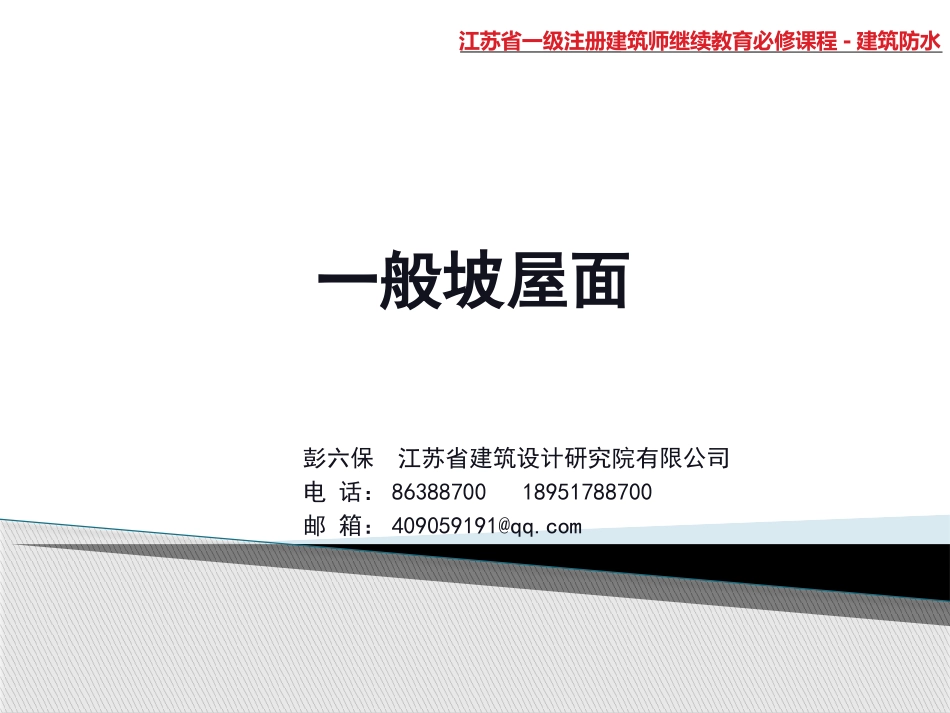

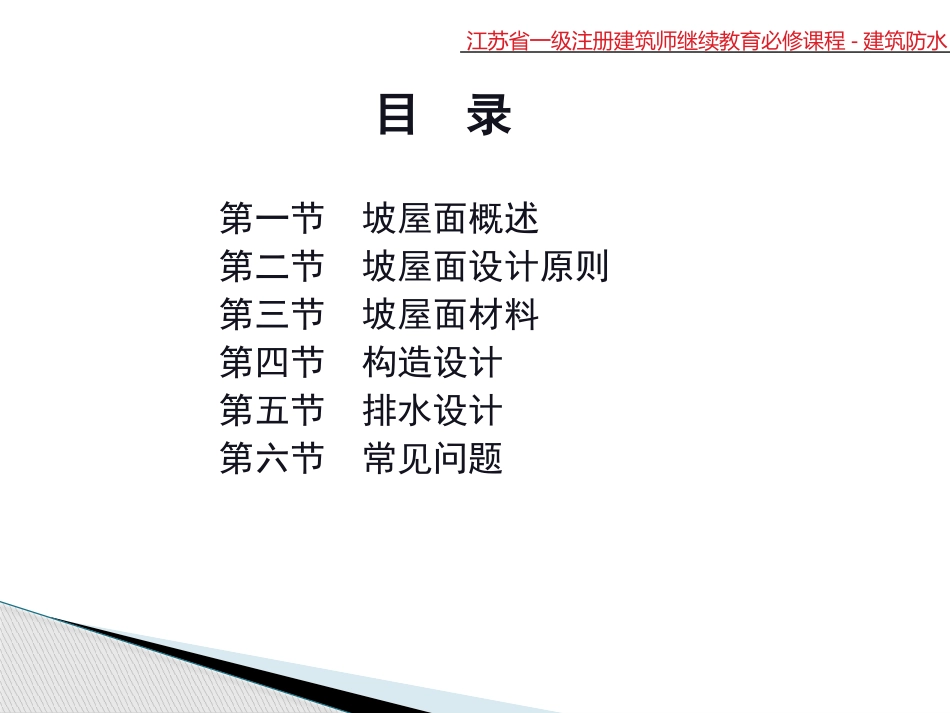

江苏省一级注册建筑师继续教育必修课程-建筑防水一般坡屋面彭六保江苏省建筑设计研究院有限公司电话：8638870018951788700邮箱：409059191@qq.com江苏省一级注册建筑师继续教育必修课程-建筑防水第一节坡屋面概述第二节坡屋面设计原则第三节坡屋面材料第四节构造设计第五节排水设计第六节常见问题目录江苏省一级注册建筑师继续教育必修课程-建筑防水坡屋面—坡度大于等于3%的屋面。防水垫层—坡屋面中通常铺设在瓦材或金属板下面的防水材料。隔汽层—阻滞水蒸汽进入保温隔热材料的构造层次。坡屋面按防水材料分为：块瓦屋面、沥青瓦屋面、金属板波形瓦屋面坡屋面与平屋面的区别：构造复杂用材多、空间浪费受热面积大、热岛效应维修不方便第一节坡屋面概述江苏省一级注册建筑师继续教育必修课程-建筑防水坡屋面简史坡屋面是屋面的最早最原始的形式，它产生的根本原因是—防水南禅寺（公元782年）佛光寺（公元857年）江苏省一级注册建筑师继续教育必修课程-建筑防水坡屋面常用坡度10%-50%坡屋面防水是以排为主，防水为辅，以构造防水为主，材料防水为辅，兼顾保温的功能。第一节坡屋面概述江苏省一级注册建筑师继续教育必修课程-建筑防水安全设计原则屋面结构及材料安全瓦片冻融后碎裂湿铺瓦片的水泥砂浆开裂缺乏屋面紧固件屋脊、檐口部位防风揭、防落瓦第二节坡屋面设计原则坡屋面工程设计应遵循“技术可靠、因地制宜、经济适用”的原则。江苏省一级注册建筑师继续教育必修课程-建筑防水安全设计原则屋面结构及材料安全敲击抗风搭扣，用于防止瓦片受负风压作用掀起掉落截瓦搭扣用于瓦片裁切之后的固定脊瓦搭扣用于屋脊瓦的固定第二节坡屋面设计原则江苏省一级注册建筑师继续教育必修课程-建筑防水安全设计原则施工人员安全安全防护装置安全装备防滑措施（防滑鞋、带有防滑表面的防水材料等）第二节坡屋面设计原则江苏省一级注册建筑师继续教育必修课程-建筑防水技术设计原则第二节坡屋面设计原则坡屋面工程设计应包括以下内容：1确定屋面防水等级；2确定屋面坡度；3选择屋面工程材料；4防水、排水系统设计；5保温、隔热设计和节能措施；6通风系统设计。江苏省一级注册建筑师继续教育必修课程-建筑防水技术设计原则第二节坡屋面设计原则热回收及通风装置太阳能热水器&光伏发电面板具有防水、隔热和保温功能的屋面系统专业、高效的节点防水解决方案废气及剩余能源管理系统采光窗（可以集成光伏面板）节能环保可持续性江苏省一级注册建筑师继续教育必修课程-建筑防水第三节坡屋面材料瓦•块瓦•烧结瓦•混凝土瓦•沥青瓦•沥青波形瓦绝热材料•聚苯乙烯板•硬质聚氨酯板•喷涂硬泡聚氨酯•岩棉、玻璃棉防水垫层•沥青类防水垫层•高分子类防水垫层•防水涂料江苏省一级注册建筑师继续教育必修课程-建筑防水沥青瓦块瓦波形瓦江苏省一级注册建筑师继续教育必修课程-建筑防水第三节坡屋面材料瓦的作用防水装饰节能等新功能最早出现的烧结瓦•约公元前800年，中国（西周时期）第一片混凝土瓦•1919年，英国Redland公司(英红)江苏省一级注册建筑师继续教育必修课程-建筑防水SpanishF070283303302301FN07FN02FN03江苏省一级注册建筑师继续教育必修课程-建筑防水ModernChinese江苏省一级注册建筑师继续教育必修课程-建筑防水American江苏省一级注册建筑师继续教育必修课程-建筑防水不同的瓦型具有不同防水功能坡度与垫层屋面类型沥青瓦屋面块瓦屋面波形瓦屋面金属板屋面防水卷材屋面装配式轻型坡屋面压型金属板屋面夹芯板屋面适用坡度（%）≥20≥30≥20≥5≥5≥3≥20防水垫层应选应选应选一级应选二级宜选--应选根据建筑物高度、风力、环境等因素，确定坡屋面类型、坡度和防水垫层，并应符合下表的规定。江苏省一级注册建筑师继续教育必修课程-建筑防水混泥土/陶瓦正面各部位术语3ArrisHighBead1NailHole7CoverlockOverlockPalletLock8Headlap(zonecoveredbyNextrow)9CoverlockRollOuterRoll10PanValleyWaterChannelFlat11StackingModule(sectionthicknessdefininglinearspacetakenbytilewhenstacked)12TailNoseFrontFrontend13RollCentreRoll4MachineLockWaterCh...
