钢筋滚轧直螺纹连VIP免费

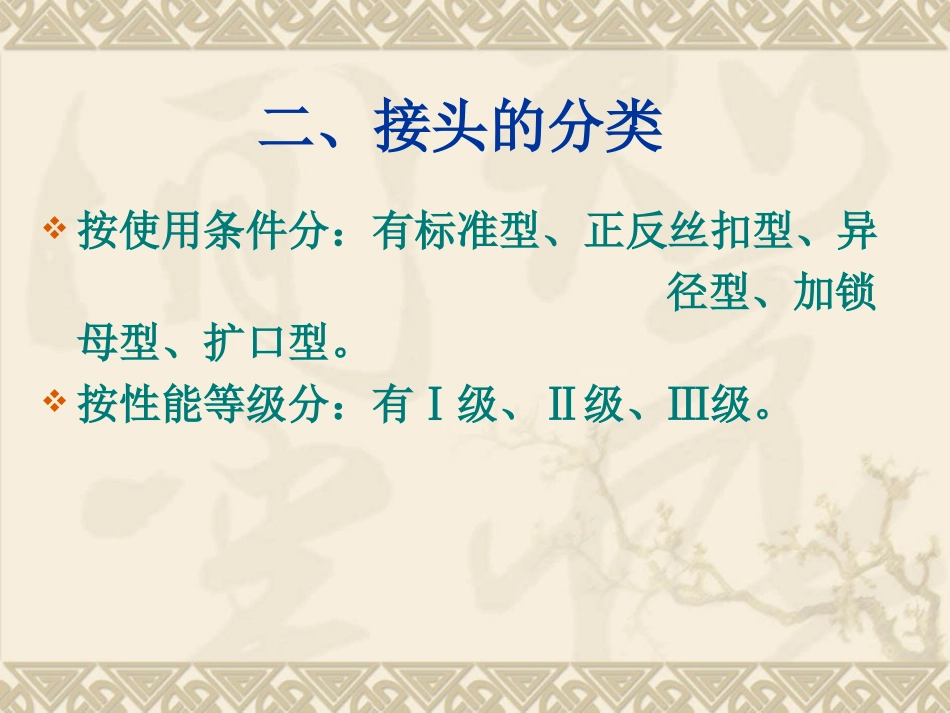

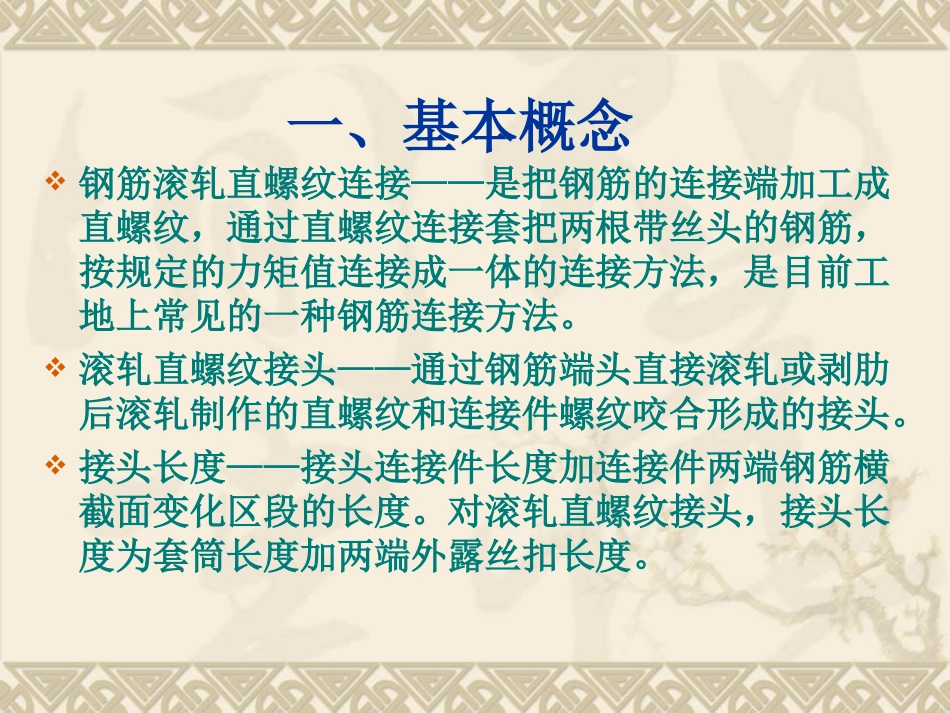

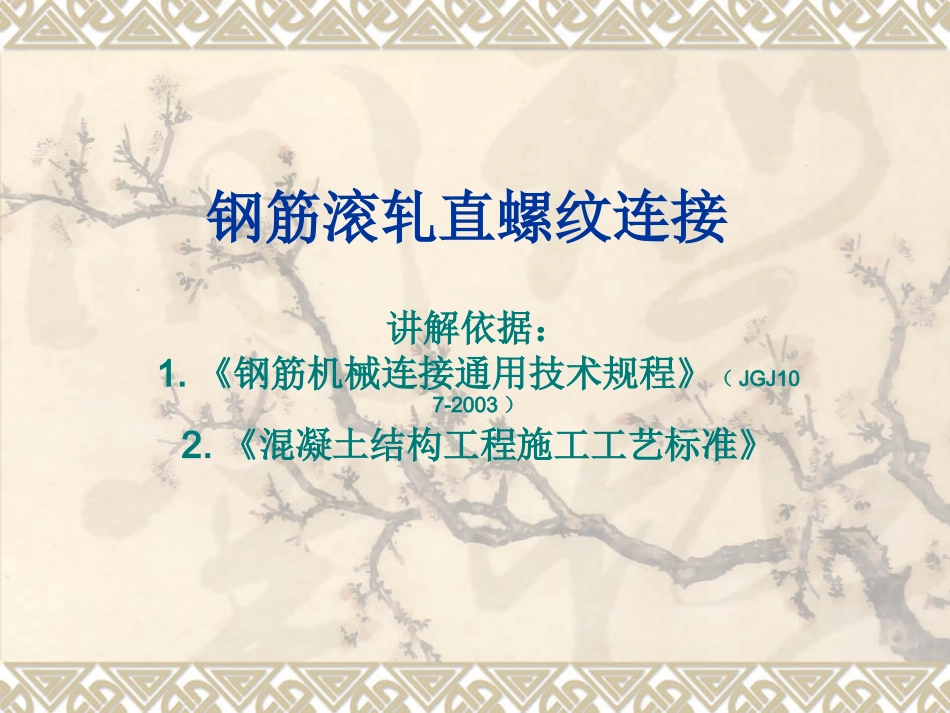

钢筋滚轧直螺纹连接讲解依据：1.《钢筋机械连接通用技术规程》（JGJ107-2003）2.《混凝土结构工程施工工艺标准》一、基本概念钢筋滚轧直螺纹连接——是把钢筋的连接端加工成直螺纹，通过直螺纹连接套把两根带丝头的钢筋，按规定的力矩值连接成一体的连接方法，是目前工地上常见的一种钢筋连接方法。滚轧直螺纹接头——通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头。接头长度——接头连接件长度加连接件两端钢筋横截面变化区段的长度。对滚轧直螺纹接头，接头长度为套筒长度加两端外露丝扣长度。二、接头的分类按使用条件分：有标准型、正反丝扣型、异径型、加锁母型、扩口型。按性能等级分：有Ⅰ级、Ⅱ级、Ⅲ级。接头按使用条件分类接头按使用条件分类接头按使用条件分类接头按使用条件分类接头按使用条件分类接头的性能抗拉性能：单向拉伸试验，检测接头的抗拉强度变形性能：高应力和大变形反复拉压循环试验，检测接头的变形（非弹性变形、残余变形）和总伸长率。1.抗拉性能3.0.5条：Ⅰ级、Ⅱ级、Ⅲ级接头的抗拉强度应符合表3.0.5的规定。表3.0.5接头的抗拉强度接头等级Ⅰ级Ⅱ级Ⅲ级抗拉强度f0mst≥f0st≥或1.10fukf0mst≥fukf0mst≥1.35fyk注：f0mst——接头试件实际抗拉强度；f0st——接头试件中钢筋抗拉强度实测值；fuk——钢筋抗拉强度标准值；fyk——钢筋屈服强度标准值。钢筋机械接头的破坏形态有三种：钢筋拉断、接头连接件破坏、钢筋从连接件中拨出。2.变形性能3.0.7条：Ⅰ级、Ⅱ级、Ⅲ级接头的变形性能应符合表3.0.7的规定。接头等级Ⅰ级、Ⅱ级Ⅲ级单向拉伸非弹性变形（mm）u≤0.10（d≤32）u≤0.15（d＞32）u≤0.10（d≤32）u≤0.15（d＞32）总伸长率(%)δsgt≥4.0δsgt≥2.0高应力反复拉压残余变形（mm）u20≤0.3u20≤0.3大变形反复拉压残余变形（mm）u4≤0.3u8≤0.6u4≤0.6注：u——接头的非弹性变形u20——接头经高应力反复拉压20次后的残余变形u4——接头经大变形反复拉压4次后的残余变形u8——接头经大变形反复拉压8次后的残余变形δsgt——接头试件总伸长率表3.0.7接头的变形性能接头按性能等级分3.0.4条：分为Ⅰ级、Ⅱ级、Ⅲ级三个等级，根据抗拉强度以及高应力和大变形条件下反复拉压性能的差异划分。Ⅰ级：接头抗拉强度不小于被连接钢筋实际抗拉强度或1.10倍钢筋抗拉强度标准值，并具有高延性及反复拉压性能。Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值，并具有高延性及反复拉压性能。Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的1.35倍，并与有一定的延性及反复拉压性能。三、接头的应用1.接头等级的选定4.0.1条：接头等级的选定应符合下列规定：1混凝土结构中要求充分发挥钢筋强度或对接头延性要求较高的部位，应采用Ⅰ级或Ⅱ级接头；2混凝土结构中钢筋应力较高但对延性要求不高的部位，可采用Ⅲ级接头。三、接头的应用2.连接件的混凝土保护层厚度4.0.2条：钢筋连接件的混凝土保护层厚度宜符合现行国家标准《混凝土结构设计规范》GB50010中受力钢筋混凝土保护层最小厚度的规范，且不得小于15mm。连接件之间的横向净距不宜小于25mm环境类别板、墙、壳梁柱C25～C45≥C50C25～C45≥C50C25～C45≥C50二b252035303530《混凝土结构设计规范》9.2.1条：纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径，且应符合表9.3.2的规定。表9.2.1纵向受力钢筋的混凝土保护层最小厚度（mm）三、接头的应用3.接头百分率接头宜相互错开接头百分率：（同一连接区段内（35d，d为被连接钢筋中的较大钢筋）有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率）4.0.3条：1接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅲ级接头的百分率不应大于25%；Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头百分率可不受限制。2接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级接头或Ⅱ级接头，且接头百分率不应大于50%。3受拉钢筋应力较小部位或纵向受...
