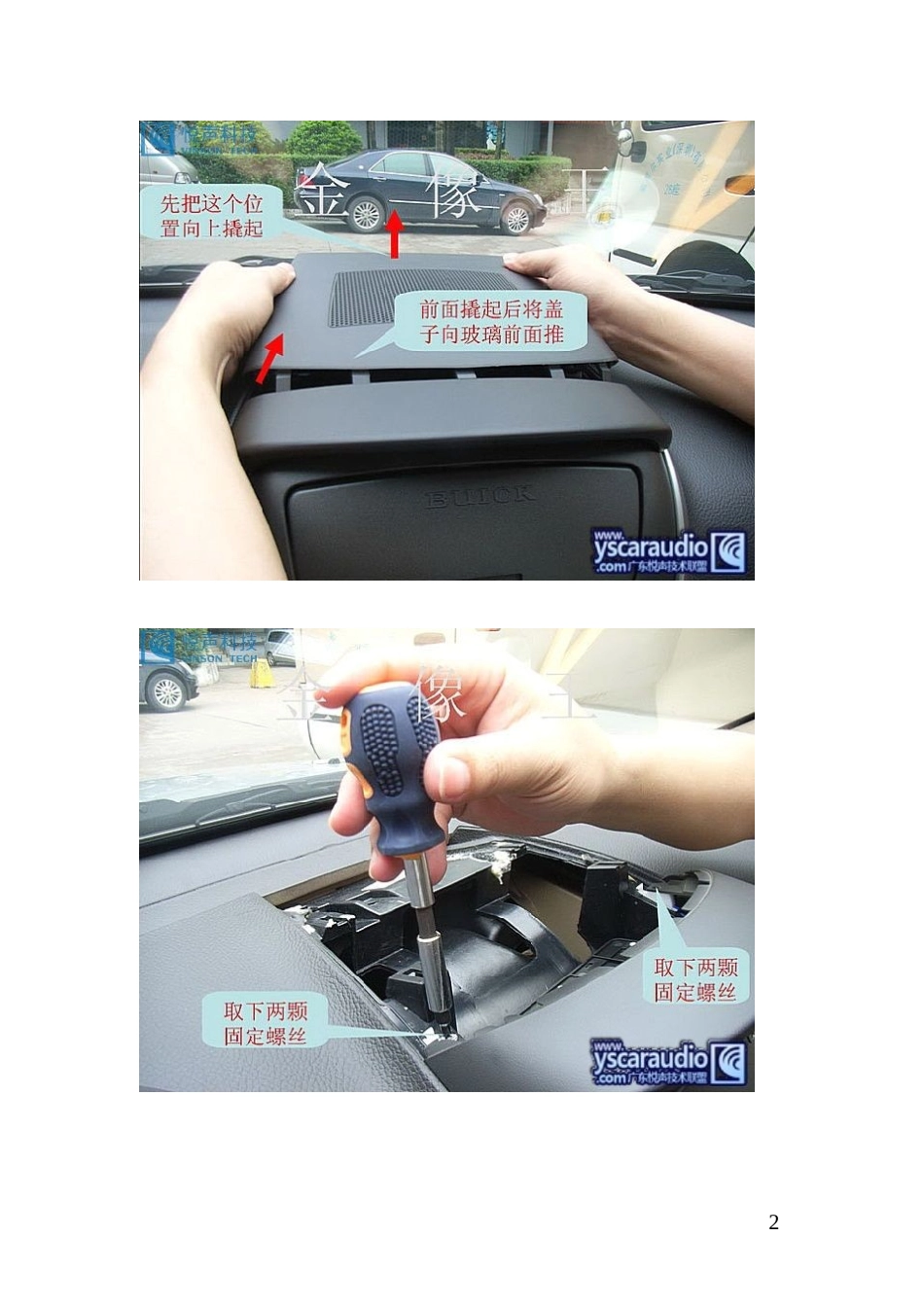

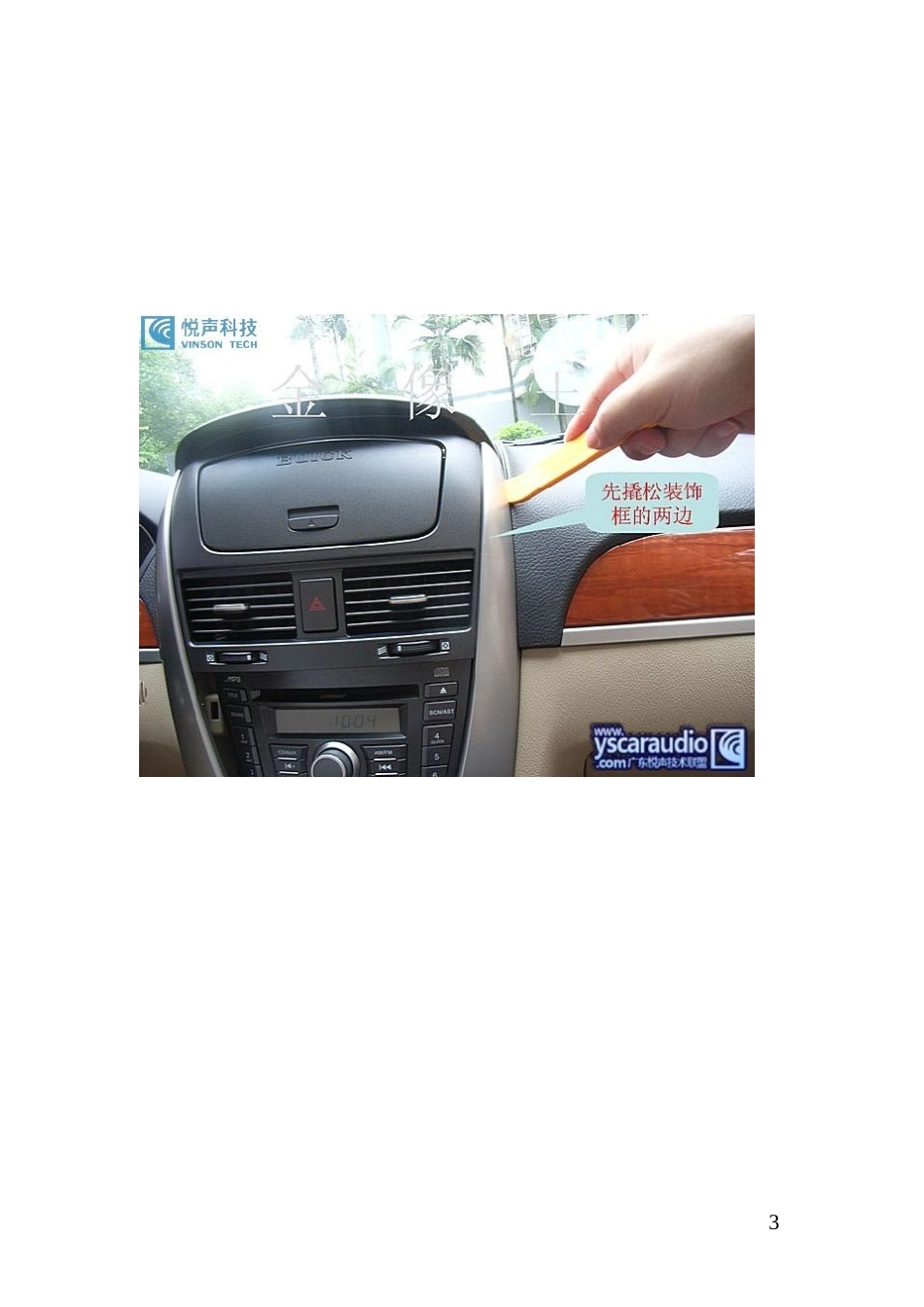

几十款车的拆装方法一、别克新凯越原车音响主机的拆卸123456二、老款别克凯越1、原车音响外观2、技术人员拆除中控面板之前,先拔掉空调开关后面的钢丝3用胶刀沿中控面板的缝隙将其撬开,先从左侧开始74、把中控面板撬了起来5、接着把面板拉出来,拔掉面板后面的空调控制线86、把固定原车主机的螺丝卸掉三、本田CRV9首先把空调控制模块拆下然后用胶刀把中控台上方盖板撬松动然后把中控台上方盖板取下10接着用胶刀撬中控台处的出风口把出风口取下这样只剩下主机了四、丰田锐志原车音响主机的拆卸先给原车中控台与变速箱等套上保护套11用橡胶起子沿空调面板缝隙,把空调面板撬开。撬出空调面板后,卸下固定主机的螺丝。12五、日产骊威原车音响主机拆卸日产骊威1314慢慢的抽出主机部分的面板框.....15六、骐达原车音响主机的拆卸方法.把仪表台上中间的盖子在空调口前边撬开,向前拉出,就可以看到两颗螺丝,拧下来后再把主机外的整个装饰框拆下来就可以了。(1)原车音响外观(2)用胶刀沿缝隙撬开中控面板上盖(3)拿起上盖,注意角度平衡16(4)取走面板,露出面板部分结构(5)用胶刀沿缝隙撬开中控面板(6)取出中控面板17(7)取出时要注意,面板是连着一条电源线的(8)面板取下后,看到了原主机的面貌了七、丰田卡罗拉原车音响主机拆卸18192021222324八、第8代雅阁(08款)(1)雅阁八代原车效果图2、用胶刀由内向外撬松拆下银色装饰条253、拆下右边装饰条后可看到中控台右下角有固定螺丝。4、用同样方法拆下中控台左下角银色装饰条后可看到固定螺丝5、用螺丝刀把中控台的固定螺丝拆除266、用小一字螺丝刀从旋钮下方轻撬松可拆下音量控制旋钮7、用两手上下拆松中控台8、把中控台拆下279、用钥匙拔掉所有原主机的数据电源线10、中控台原主机拆开之后效果九、大众途安281,原车音响效果图2,用胶刀沿中控面板的右缝隙撬松中控面板3,再从下边沿控面板的缝隙撬开4,从面板底部撬开295,再用胶刀沿中控面板的左缝隙撬开6,再用胶刀沿中控面板的右缝隙撬开307,全部角落都松了,然后把中控面板拿开318,把中控面板拿开后原车效果十、三菱格蓝1.原车音响效果322.用胶刀沿档盖的缝隙把档盖撬开3.把档盖向上抬起,很容易就取出来了334.给档盖铺好毛巾,以免刮花5.用力一托,把空调面板托起346.把空调面板抽出,注意力度和角度;因为面板背后有连接线7.拔掉空调面板的控制线358.拔掉空调面板的电源线,取出面板369.拆下空调面板后,原车主机就很清晰地呈现在眼前了3710.卸下原车主机四个角上的固定螺丝,把原车主机抽出十一、现代伊兰特1,现在伊兰特的原车音响外观382,技术人员先用专用工具把音响饰板上的螺丝拆除下来3,接着用胶刀沿着缝隙撬开原车音响饰板394,把原车音响饰板慢慢撬开5,两个技术人员合作,一边拉起面板的上面部分406,一边拉起面板的下面部分,并拔掉点烟器的电源线7,取出整块面板418,用工具把固定原主机的螺丝卸下9,取出原车空调控制面板4210,再把音响主机慢慢地取下来11,把主机机身完全拉出来4312,原主机和面板拆下来后的中控台如图13,把飞歌原配电源线与原车的电源接线接在一起4414,把飞歌原配的各条接线接到新主机的背部面板的相应位置15,启动新主机,测试背部功能接线是否连接正确4516,确认所有接线接好后,就把新主机嵌入到中控台17,跟原车结构完美融合,没出现很明显的缝隙4618,把原车的空调节控制面板安装回去19,拧上固定螺丝4720,把原车面板安装回去,先接上面板右侧的危险灯时钟线21,再把面板左侧的雾灯线接好4822,把面板和中控台合上十二、奇瑞A3491.拆驾驶员烟灰缸(1)把档把前面那个暗格底下的胶垫翻起来,拆下底下的两个螺丝50(2)把驾驶员的烟灰缸翻盖翻开,把里面的烟灰盒拿出来,拆下底下的一个螺丝(3)拆掉档把,手握档把头下方的皮套(紧靠档把头的部分)用力往下拔,皮套会从档把头上分离下来。51(2)把档把头向上从档杆上拔出。这样整个烟灰缸这里的塑料部件就能拆出来了522.拆CD面板的上部(附带拆中控上面的仪表)(1)翻开中控上面的储物盒盖子,把两边的螺丝拆掉(共2颗),就可以把储物盖拿掉。53(2)盖子拿掉后露出来4颗螺丝,下面...
