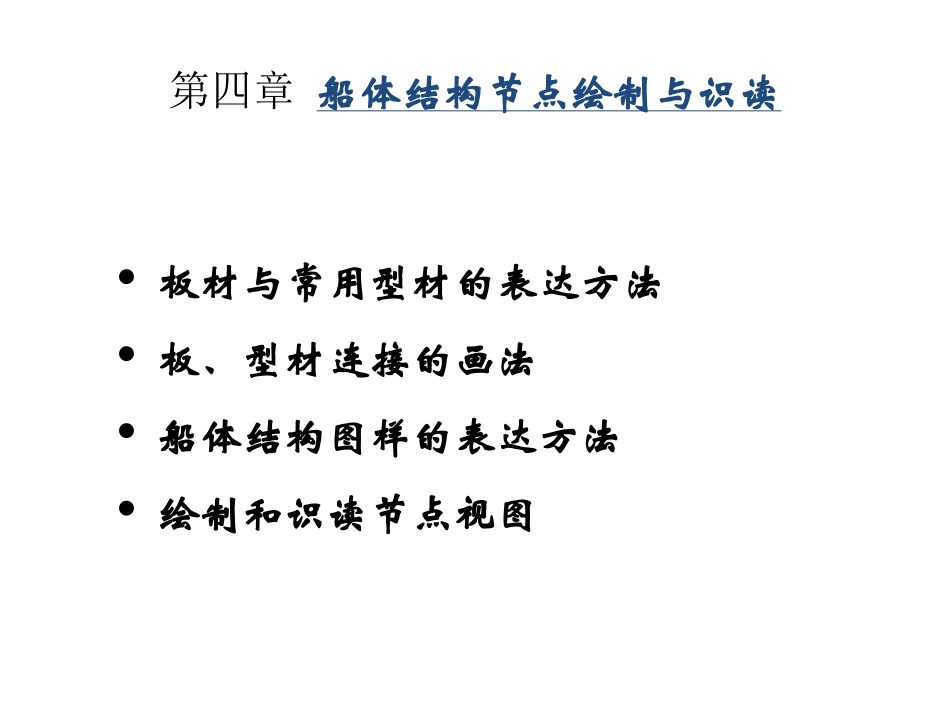

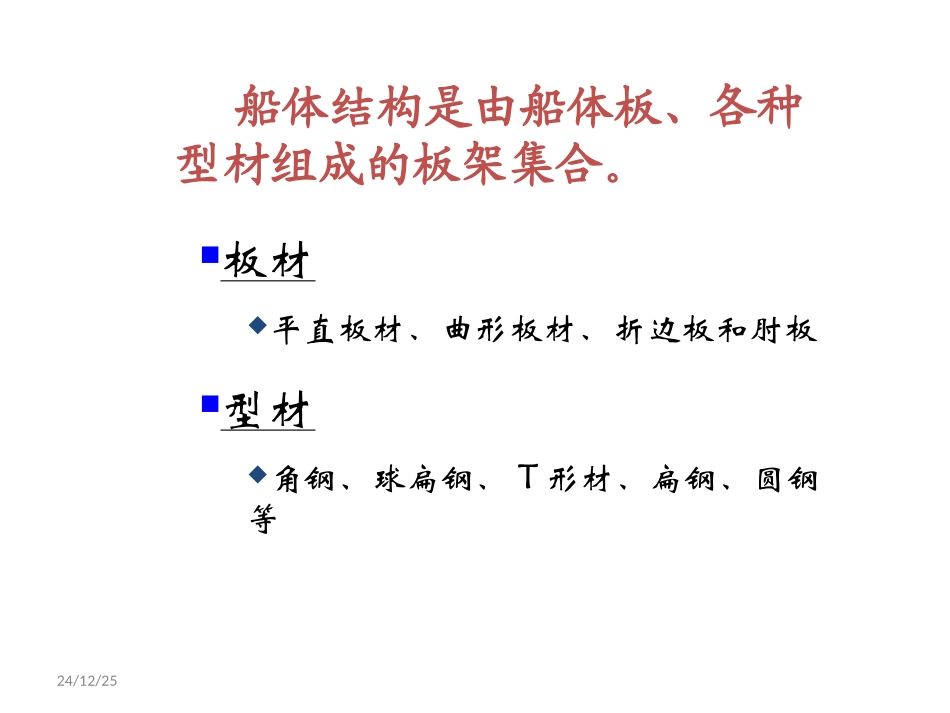

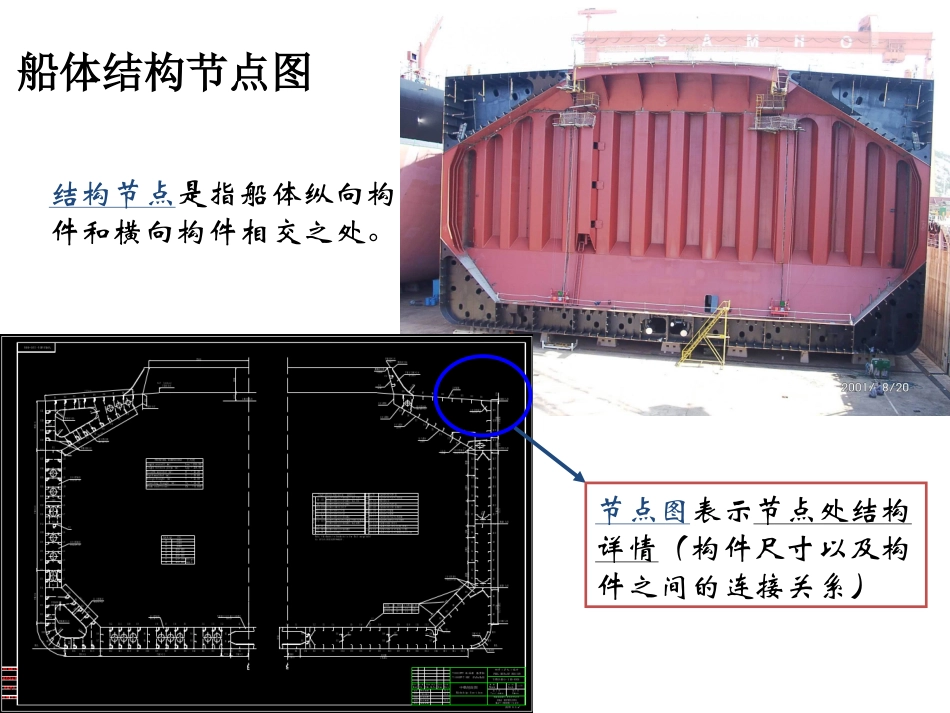

第四章船体结构节点绘制与识读•板材与常用型材的表达方法•板、型材连接的画法•船体结构图样的表达方法•绘制和识读节点视图24/12/25船体结构是由船体板、各种型材组成的板架集合。板材平直板材、曲形板材、折边板和肘板型材角钢、球扁钢、T形材、扁钢、圆钢等24/12/25船体结构节点图节点图表示节点处结构详情（构件尺寸以及构件之间的连接关系）结构节点是指船体纵向构件和横向构件相交之处。24/12/25船体结构节点图结构节点图是其它全船性结构图样的基础。结构节点图是描述船体中结构节点处的板材、型材的形状、大小及其连接方式的，因此了解板材、型材及其连接方法的表达是学好结构节点图的关键。24/12/25构件投影简化画法规定可见的主要构件的投影用粗点划线可见普通构件的投影用细点划线不可见的主要构件的投影用粗双点划线不可见的普通构件的投影用细虚线不可见的水密板材的投影用轨道线不可见的非水密板材的投影用粗虚线平直板845001210小比例BBBB板材与常用型材的表达方法板材的画法及尺寸标注弯曲板109折边板CCCC60250板材的画法及尺寸标注无折边肘板折边肘板折边肘板T型肘板无折边肘板折边肘板Τ型肘板25020202501515250202025015156151525020202501525020202506015815300202030015300202030015156068×300×300肘板的画法及尺寸标注不等边角钢球扁钢T型材T型材型材名称符号尺寸注法管子圆钢扁钢角钢球扁钢槽钢工字钢焊接工字钢焊接T型钢焊接球扁钢8108501008820080━100×82004410125×80×820a200×44×10732007250116830010100730081206124002406250116825a常用型材的画法及尺寸标注型材名称符号尺寸注法管子圆钢扁钢角钢球扁钢槽钢工字钢焊接工字钢焊接T型钢焊接球扁钢8108501008820080━100×82004410125×80×820a200×44×10732007250116830010100730081206124002406250116825a特别注意角钢和T型钢的标注型材端部形式肘板连接板、型材连接的画法板与板的连接视图画法说明连接形式对接搭接角接加强覆板1）板材接缝以细实线表示。2）小比例的剖面图中，板材接缝位置用板材接缝符号""表示。小比例的剖面图中，板材从叠处留有间隙，间隙不大于粗实线宽度b.允许以粗虚线表示水密板材腹板的不可见投影，以轨道线表示水密板材厚度的不可见投影（见左视图）间断构件的工艺性切角只表示在外形显著的视图中（见左视图）其它视图省略不画。1）平面图中，沿腹板轮廓线的内缘画细斜线。2）小比例的剖面画法与板材的搭接的画法相似。非水密水密DDD-D型材与型材的连接说明视图画法连接形式对接搭接相交型材面板的接缝可用符号""表示小比例的剖面图中，两型材之间留有间隙，间隙不大于粗实线宽度b间断构件的工艺性切角只表示在外型显著的视图中（见主视图），其它视图省略不画板与型材的连接允许粗虚线表示肘板厚度的不可见投影（见左视图和俯视图））型材断面与板材的剖面之间留有间隙（见主视图）2）在小比例的剖面图中，型材剖面与板材剖面之间留有间隙（见A-A）说明视图画法连接形式角接肘板连接搭接型材贯穿型材贯穿贯穿形式视图画法与标注法说明为了表示型材穿过板材，在型材剖面周围画短斜线）切口的标准形式和尺寸由CB*3182-83规定，见附录七。2）采用标准形式的切口视图中只需注明切口型别；采用非标准形式的切口则需注明切口的全部尺寸1）补板的标准形式和尺寸由CB*3182-83规定，见附录七。2）采用标准形式的补板，视图中只需注明补板的型别和补板的厚度补板型别，采用非标准形补板厚度式的补板，则需标明补板的全部尺寸。不加补板的贯穿加补板的贯穿各种型材板材之间的连接24/12/2525025075板厚10考一考1.请画出的截面正视图及侧视图。10×30012×1502.画出下图肘板的俯视图并标注。24/12/254.绘制和识读节点视图绘制节点图的一般步骤：构件分析选择主视图的视向，确定主视图选择其它视图的视向作图提示：主视图要求明显反映出节点主要结构的特征，如构件的形状、构件间的相对位置和连接方式。由于节点图是船体中的局部结构，因此节点视图中的板载长宽方向一般采用断裂画法。24/12/25节点图绘制实例10×150×200C向A向B向108×30012...
