第三节 土方边坡与土壁支护VIP免费

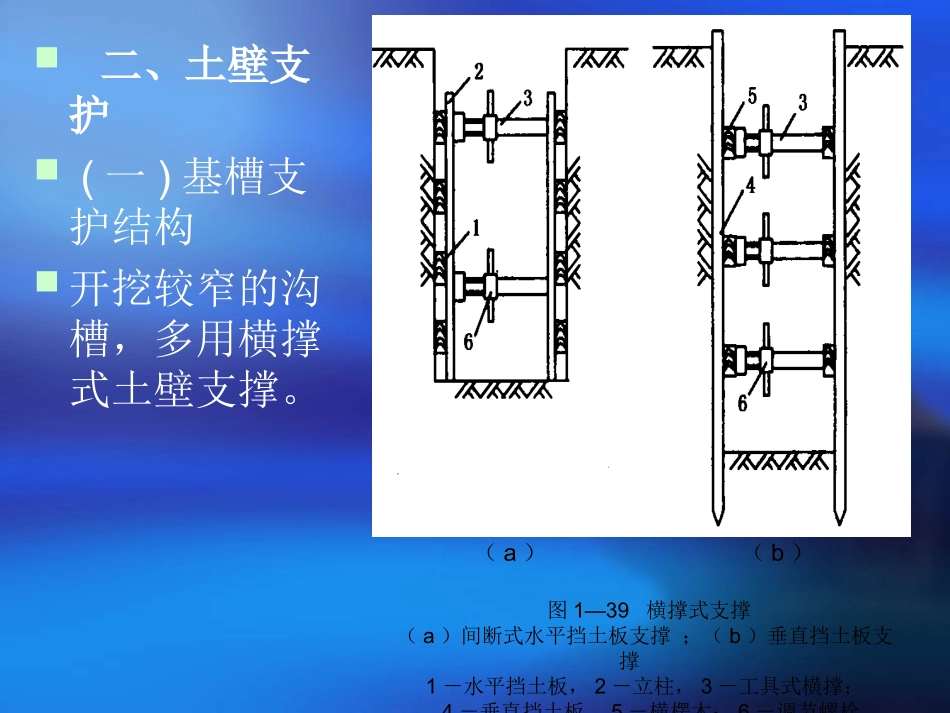

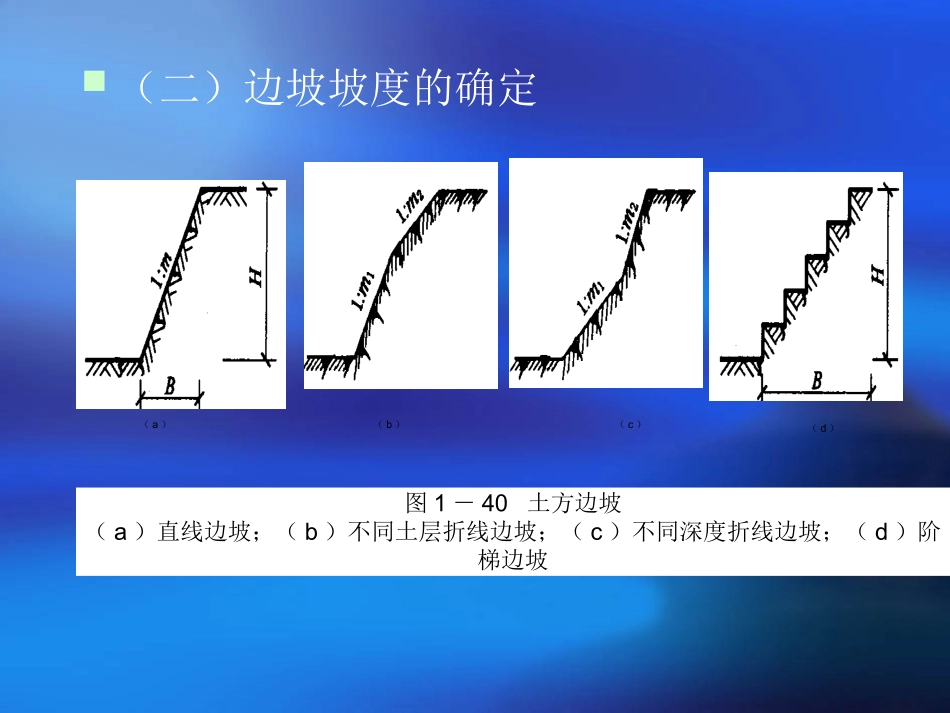

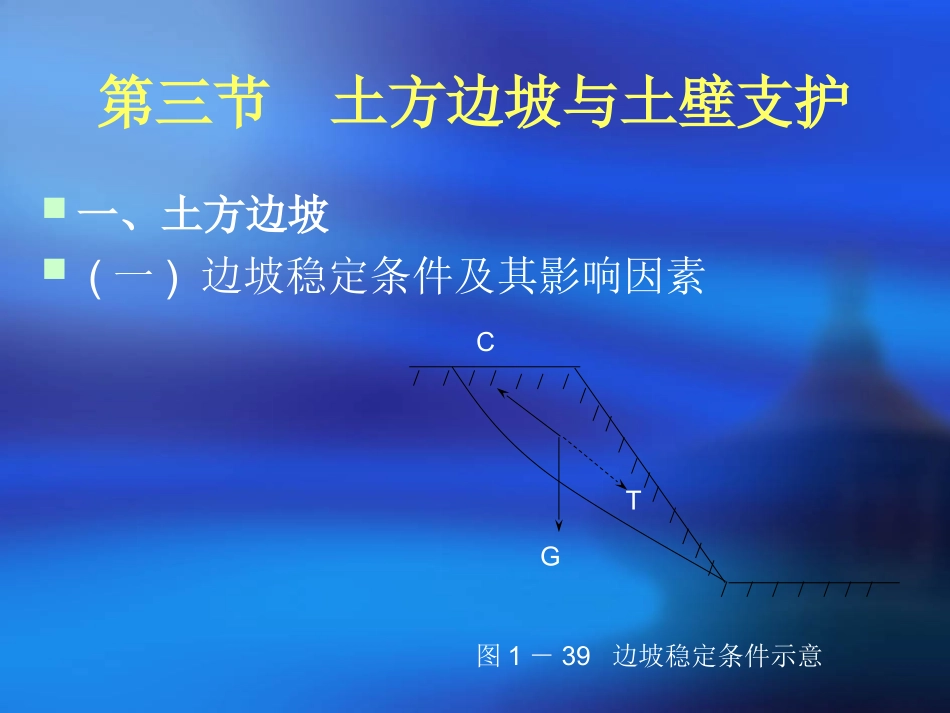

第三节土方边坡与土壁支护一、土方边坡(一)边坡稳定条件及其影响因素GCT图1－39边坡稳定条件示意（二）边坡坡度的确定（a）（b）（c）（d）图1－40土方边坡（a）直线边坡；（b）不同土层折线边坡；（c）不同深度折线边坡；（d）阶梯边坡二、土壁支护(一)基槽支护结构开挖较窄的沟槽，多用横撑式土壁支撑。图1—39横撑式支撑（a）间断式水平挡土板支撑；（b）垂直挡土板支撑1－水平挡土板，2－立柱，3－工具式横撑；4－垂直挡土板，5－横楞木；6－调节螺栓（a）（b）(二)基坑支护结构（a）（b）（c）图1—40支撑计算土压力（a）密砂；（b）松砂；（c）粘土施工。1．水泥土挡墙图1－41水泥土墙的一般构造（a）水泥土墙剖面；（b）连续式劲性水泥土墙平面；（c）格栅式平面布置1－搅拌桩；2－插筋；3－面板；4－H型钢；41（a）（c）(2)水泥土搅拌桩的施工图1—42搅拌水泥土墙施工流程（a）定位；（b）预埋下沉；（c）提升喷浆搅拌；（d）重复下沉搅拌（e）重复提升搅拌；（f）成桩结束（3）特点与适用范围水泥土墙按施工机具和方法不同，分为深层搅拌法、旋喷法和粉喷法。2．土钉墙与喷锚支护(1)土钉墙支护图1-43土钉墙支护1－土钉；2－喷射混凝土面层；3－垫板3）土钉墙支护的施工土钉墙的施工顺序为：按设计要求自上而下分段、分层开挖工作面，修整坡面→埋设喷射混凝土厚度控制标志，喷射第一层混凝土→钻孔，安设土钉钢筋→注浆，安设连接件→绑扎钢筋网，喷射第二层混凝土→设置坡顶、坡面和坡脚的排水系统。若土质较好亦可采取如下顺序：开挖工作面、修坡→绑扎钢筋网→成孔→安设土钉→注浆、安设连接件→喷射混凝土面层。（2）喷锚网支护图1－45喷锚支护(a)喷锚支护结构；(b)土钉墙与喷锚网复合支护；(c)锚杆头与钢筋网和加强筋的连接1－喷射混凝土面层；2－钢筋网层；3－锚杆头；4－锚杆(土钉)；5－加强筋；6－锁定筋二根与锚杆双面焊接3、排桩式挡墙图1－46挡土灌注桩支护形式（a）间隔式；（b）双排式；（c）连续式1－挡土灌注桩；2－连系梁（圈梁）；3－前排桩；4－后排桩4．板桩挡墙（1）型钢横挡板挡墙图1—47型钢桩横档板支护1一型钢桩；2一横向挡土板；3－木楔（2）钢板桩挡墙图1-48常用钢板桩截面形式(a)一字形钢板桩；(b)U形板桩(“拉森”板桩)（a）钢板桩施工现场5.板墙式挡墙该类支护结构是指现浇或预制的地下连续墙。6.逆作拱墙支护逆作拱墙支护，是在开挖过程中，随开挖深度分段，浇筑平面为闭合的圆形、椭圆形钢筋混凝土墙体7.挡墙的支撑结构挡墙的支撑结构按构造特点可分为自立式（悬臂式）、斜撑式、锚拉式、锚杆式、坑内支撑式等几种，其中坑内支撑又可分为水平支撑、桁架支撑及环梁支撑等。图1－49挡土灌注桩支护形式（a）悬臂式；（b）斜撑式；（c）锚拉式；（d）锚杆式；（e）内撑式1－挡墙；2－围檩（连梁）；3－支撑；4－斜撑；5－拉锚；6－锚杆；7－先施工的基础；8－支承柱（a）（b）（c）（d）H0.3~0.5H1（e）（1）悬臂支撑形式的挡墙（2）斜撑式支撑（3）拉锚式支撑（4）土层锚杆（5）坑内支撑图1－50土层锚杆构造图1－挡墙；2－承托支架；3－横梁；4－台座；5－承压垫板；6－锚具；7－钢拉杆；8－水泥浆或砂浆锚固体；9－非锚固段；10－滑动面；D－锚固体直径：d－拉杆直径910
