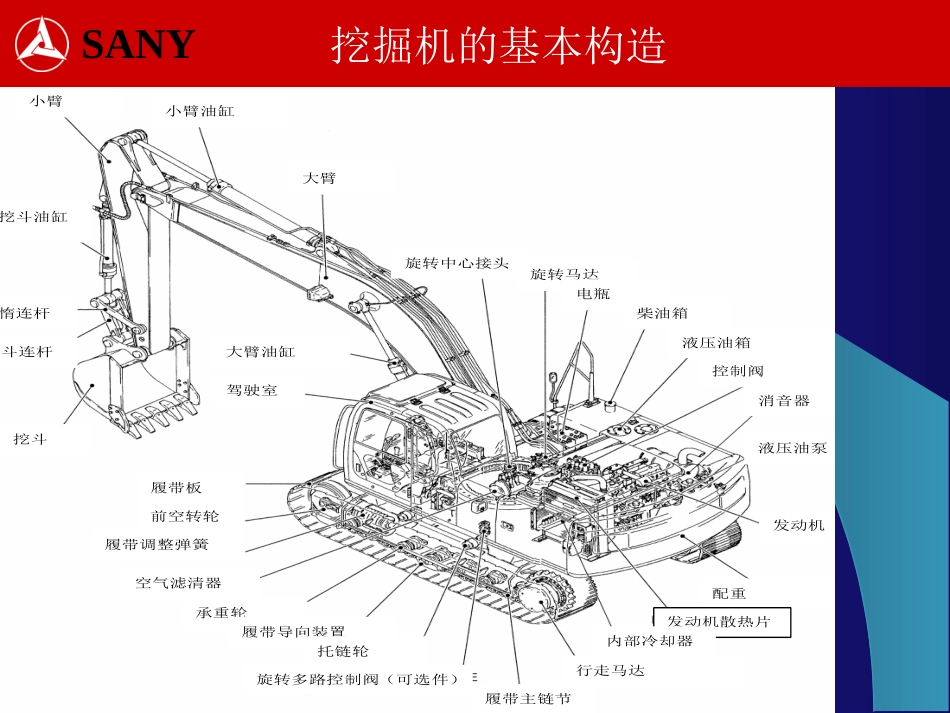

三一挖掘机结构组成挖掘机知识培训SANY挖掘机的基本构造小臂小臂油缸挖斗油缸惰连杆挖斗连杆挖斗大臂大臂油缸驾驶室旋转中心接头旋转马达电瓶柴油箱液压油箱控制阀消音器液压油泵发动机配重发动机散热片内部冷却器行走马达履带板前空转轮履带调整弹簧空气滤清器承重轮履带导向装置托链轮旋转多路控制阀（可选件）履带主链节SANY基本构造•1.行走装置：由车架、支重轮、托链轮、导向轮、张紧装置、履带、行走机构、回转接头等组成。•2.工作装置：由动臂、斗杆、铲斗、联杆、摇杆、油缸等组成。•3.回转平台：由回转平台、液压传动装置、伺服操纵装置、动力装置、司机室、空调系统、电器系统等组成。第一章行走装置行走装置即底盘,包括履带架和行走系统,主要由履带架、行走马达+减速机及其管路、驱动轮、导向轮、托链轮、支重轮、履带、张紧缓冲装置组成，可见图1.其功能为支承挖掘机的重量，并把驱动轮传递的动力转变为牵引力，实现整机的行走SANY行走装置图片SANYSANY支重轮托链轮导向轮SANY行走马达减速机驱动轮张紧缓冲装置行走马达减速机及其管路驱动轮,支重轮,托链轮,履带导向轮与张紧装置SANY张紧装置SANY张紧装置SANY注油原理SANY张紧原理车架总成车架总成（即履带行走架总成）为整体焊接件,采用X形结构，其主要优点是具有高的承载能力.车架总成由左纵梁（即左履带架）、主车架（即中间架）、右纵梁（即右履带架）三部分焊接而成.车架总成的重量为2吨.SANY中央回转接头是联接回转平台与底盘油路的液压元件，它保证回转平台旋转任意角度后，行走马达还能正常配油，现用回转接头是5通。SANY中央回转接头图片第二章工作装置工作装置是液压挖掘机的主要组成部分，目前SY系列挖掘机配置的是反铲工作装置，它主要用于挖掘停机面以下的土壤，但也可以挖掘最大切削高度以下的土壤，除了可以挖坑、开沟、装载外还可以进行简单平整场地工作。挖掘作业适应于开挖Ⅰ~Ⅳ级土，Ⅴ级以上用液压锤或需爆破手段。反铲工作装置由动臂、斗杆、铲斗、摇杆、连杆及包含动臂油缸、斗杆油缸、铲斗油缸在内的工作装置液压管路等主要部分组成。SANY工作装置SANY四联杆机构作用：转角优化使平均挖掘力大SANY动臂提升负载SANY斗杆SANY铲斗SANY工作装置铲斗与斗杆联接销轴与铲斗同转黄油注入O形圈-防尘铲斗间隙调整SANY第三章回转平台3.1司机室•驾驶室为流线形钢结构，•前窗挡风玻璃可滑动•天窗可开启•配置雨刮器、清洗器•收放机、空调•座椅及操纵件•先导开关•4处出风口（除霜、吹脚、吹脸左、吹脸右）SANY座椅•格拉默座椅生产•座椅型号为DS85H/L•机械悬浮式座椅•载人重量50-130Kg•操纵手柄、座椅前后调节范围为210mm。•高度调节范围为3级，60mm。调节方式为往上提座椅。•靠背角度调节范围为147°SANY3.2挖掘机动力装置和动力传动系统SANY动力传输路线表1.行走动力传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——中央回转接头——行走马达（液压能转化为机械能）——减速箱——驱动轮——轨链履带——实现行走2回转运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——回转马达（液压能转化为机械能）——减速箱——回转支承——实现回转3动臂运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——动臂油缸（液压能转化为机械能）——实现动臂运动4斗杆运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——斗杆油缸（液压能转化为机械能）——实现斗杆运动5铲斗运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——铲斗油缸（液压能转化为机械能）——实现铲斗运动SANY动力系统的构成及功能•进气系统——网罩→胶管→空滤→胶管→增压器→胶管→中冷器→胶管→发动机•排气系统——增压器→膨胀节→消声器→排气管•冷却系统——水箱→胶管→节温器→水泵→柴油机→胶管→水箱•油门控制系统——步进电机→减速机→蜗轮蜗杆传动→油门拉线→柴油机油门—高怠速、低怠速限位开关•燃油系统进油系：燃油箱→胶管→手油泵→粗滤器→精滤器→柴油机回...
