第三章 空气洁净设备及其应用VIP免费

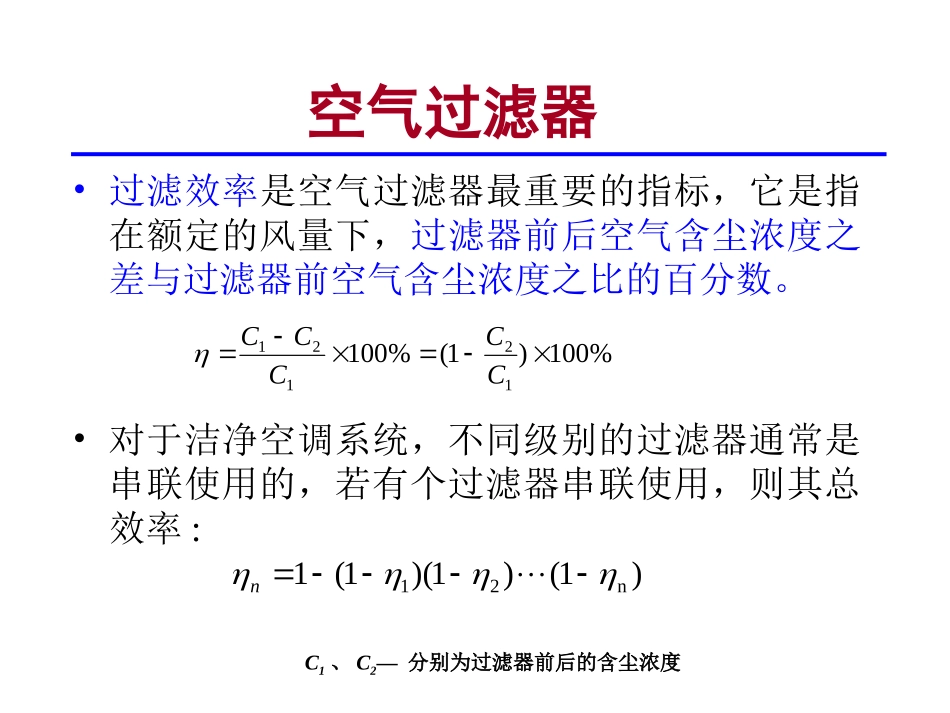

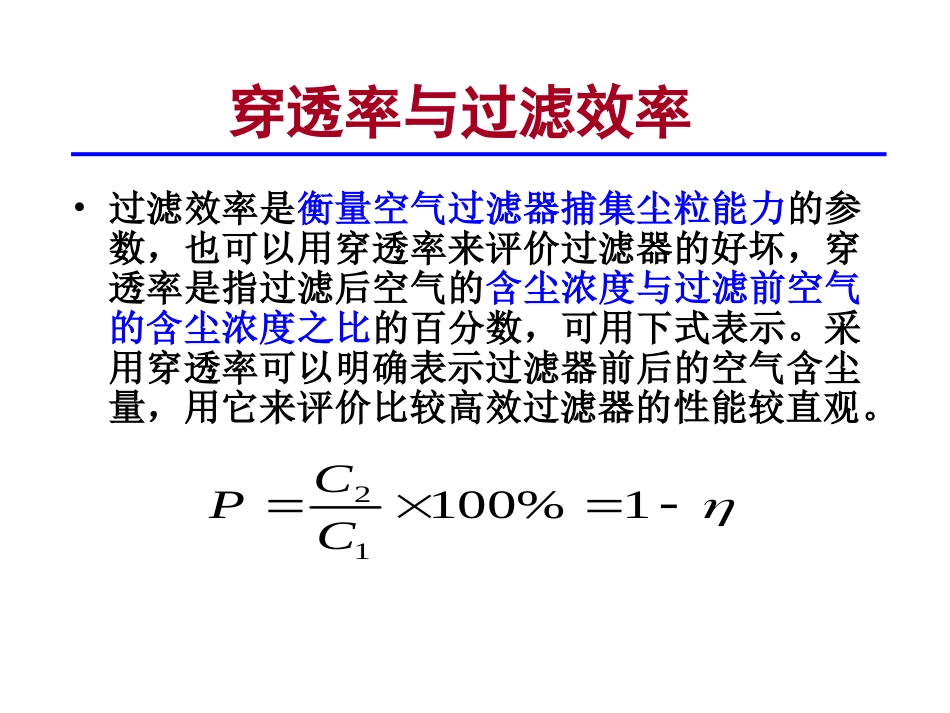

第三章空气洁净设备及其应用教育部十一五国家级规划教材空气过滤器%100)1(%10012121CCCCC)1()1)(1(1n21n•过滤效率是空气过滤器最重要的指标，它是指在额定的风量下，过滤器前后空气含尘浓度之差与过滤器前空气含尘浓度之比的百分数。•对于洁净空调系统，不同级别的过滤器通常是串联使用的，若有个过滤器串联使用，则其总效率:C1、C2—分别为过滤器前后的含尘浓度穿透率与过滤效率1%10012CCP•过滤效率是衡量空气过滤器捕集尘粒能力的参数，也可以用穿透率来评价过滤器的好坏，穿透率是指过滤后空气的含尘浓度与过滤前空气的含尘浓度之比的百分数，可用下式表示。采用穿透率可以明确表示过滤器前后的空气含尘量，用它来评价比较高效过滤器的性能较直观。过滤器面速和滤速3600FQ310.671fQV•过滤器面速是指过滤器的断面上所通过的气流速度可用上左式表示；滤速是指过滤器通过滤料的气流速度，可用上右式表示。•滤速反映滤料的通过能力（过滤性能），一般高效和超高效过滤器的滤速为2~3cm/s，亚高效过滤器的滤速为5~7cm/s。Q---通过过滤器的风量（m3/h）,F---过滤器的迎风截面积（m2）。f---滤料净面积（m2）过滤器阻力•阻力构成：一是滤料的阻力二是过滤器结构的阻力。•纤维过滤的滤料阻力是由气流通过纤维层时迎面阻力造成的，该阻力的大小与在纤维层中流动的气流状态是层流或紊流有关一般因为纤维极细，滤速很小，此时纤维层内的气流属于层流。过滤器滤料阻力公式及图表AP158.0212120fmdHPμ动力粘度（Pa·s）；υ——滤料的滤速（m/s）；H——滤料的厚度（m）；α——充填率（%）；m2——df与有关的系数；df——纤维的直径（m）；φ——纤维的断面形状系数。图3-1各种滤纸/布（滤料）阻力A—结构系数过滤器滤料阻力nBP2BAPPP21•结构阻力是气流通过有过滤器的滤材和支撑材料构成的通路时，是以面风速为代表的，气流特性已不是层流。•纤维过滤器全阻力由滤料阻力和结构阻力构成。过滤器全阻力公式及图表•以滤速来表示，全阻力公式如右式。•右式：υ—过滤器滤速（m/s）；C，m：系数。•对于国产高效过滤器，C值在3～10之间，m在1.1～1.36之间，如右图的实验图。mCP图3-2高效过滤器阻力与流量（流速）的关系过滤器全阻力与积尘量的关系•随着积尘量的增加，过滤器阻力变化的趋势，从图上可见多数呈抛物线型。•一般当积尘量达到某一数值时，阻力增加较快，这时应更换或清洗过滤器，以确保净化空调系统的经济运行。图3-3过滤器积尘与阻力的关系终阻力建议值0100200300400500600初效中效亚中效亚高效高效下限上限过滤器容尘量•过滤器的容尘量是指过滤器的最大允许积尘量，它是过滤器在特定试验条件下容纳特定试验粉尘的重量，一般情况下，过滤器的容尘量指在一定风量作用下，因积尘而阻力达到规定值（一般为初阻力的2倍）时的积尘量。国内试验粉尘曾规定用黄土高原的浮土，国际标准化组织指定了“AC细灰”为试验粉尘（美国亚利桑那荒漠地带某特定地点的浮尘）。空气过滤器分类•国家标准《空气过滤器》分成四类•粗效过滤器•中效过滤器•高中效过滤器•亚高效过滤器•国家标准《高效空气过滤器》也分成四类•高效A过滤器•高效B过滤器•高效C过滤器•高效D过滤器额定风量下的效率额定风量下初阻力/Pa通常提法备注粗效中效高中效亚高效粒径≥5μm，80%＞η≥20%粒径≥1μm，70%＞η≥20%粒径≥1μm，99%＞η≥20%粒径≥0.5μm，99.9%＞η≥95%≤50≤80≤100≤120效率为大气尘计数效率效率为大气尘计数效率高效A高效B高效C高效Dη≥99.9%η≥99.99%η≥99.999%粒径≥0.1μm，≥99.999%≤190≤220≤250≤280高效过滤器高效过滤器高效过滤器超高效过滤器A，B，C，3类效率为钠焰法效率：D类效率为计数效率；C，D类出厂要检漏注：高效过滤器D类其效率以过滤0.12μm为准。表3—2空气过滤器分类粗效空气过滤器粗效过滤器其滤芯形式一般采用板式、折叠式、楔形袋式和自动卷绕式等。滤料多采用容易清洗和更换的金属网、泡沫塑料、无纺布、DV化学组合毡等。主...
