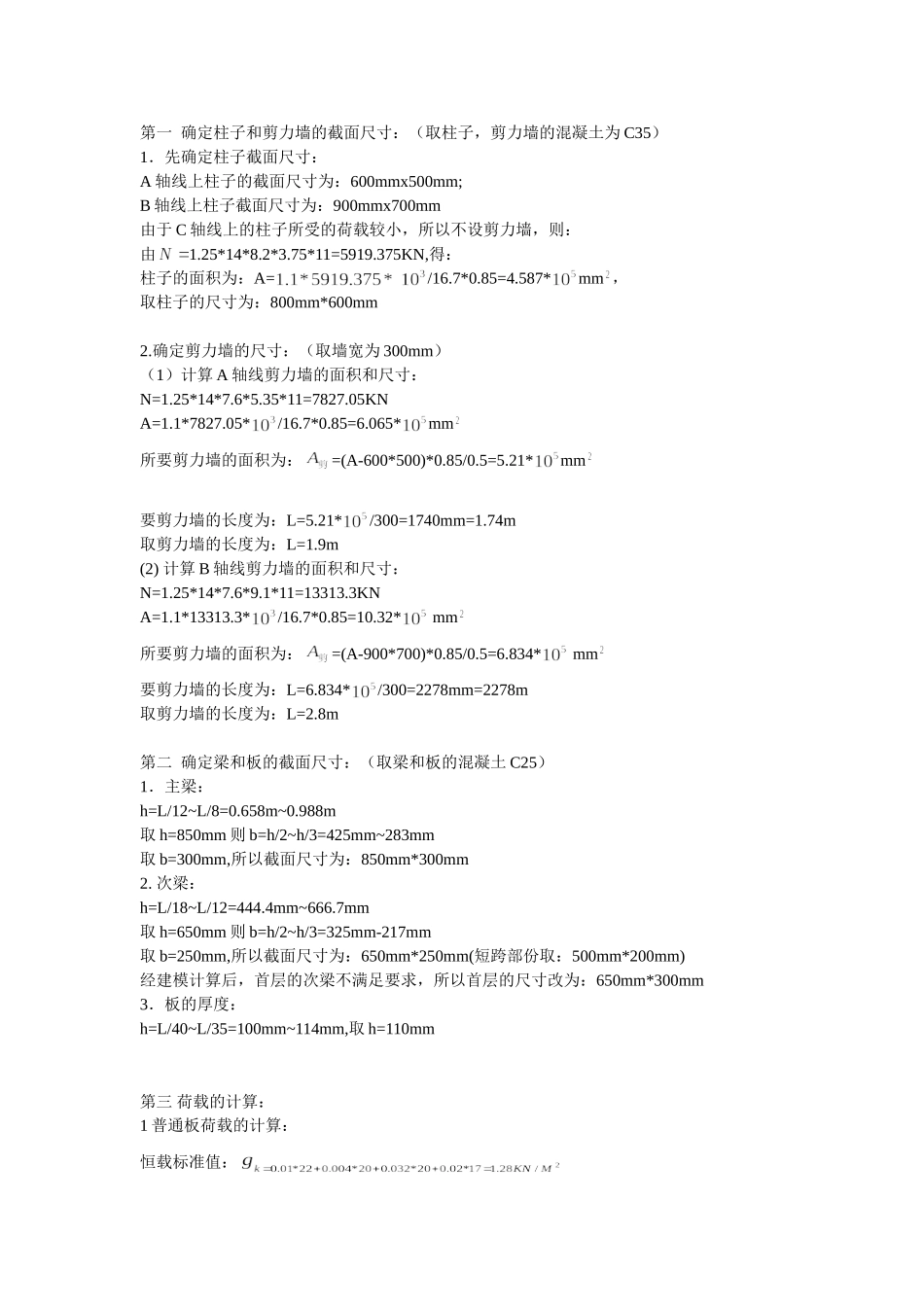

第一确定柱子和剪力墙的截面尺寸：（取柱子，剪力墙的混凝土为C35）1．先确定柱子截面尺寸：A轴线上柱子的截面尺寸为：600mmx500mm;B轴线上柱子截面尺寸为：900mmx700mm由于C轴线上的柱子所受的荷载较小，所以不设剪力墙，则：由1.25*14*8.2*3.75*11=5919.375KN,得：柱子的面积为：A=/16.7*0.85=4.587*mm，取柱子的尺寸为：800mm*600mm2.确定剪力墙的尺寸：（取墙宽为300mm）（1）计算A轴线剪力墙的面积和尺寸：N=1.25*14*7.6*5.35*11=7827.05KNA=1.1*7827.05*/16.7*0.85=6.065*mm所要剪力墙的面积为：=(A-600*500)*0.85/0.5=5.21*mm要剪力墙的长度为：L=5.21*/300=1740mm=1.74m取剪力墙的长度为：L=1.9m(2)计算B轴线剪力墙的面积和尺寸：N=1.25*14*7.6*9.1*11=13313.3KNA=1.1*13313.3*/16.7*0.85=10.32*mm所要剪力墙的面积为：=(A-900*700)*0.85/0.5=6.834*mm要剪力墙的长度为：L=6.834*/300=2278mm=2278m取剪力墙的长度为：L=2.8m第二确定梁和板的截面尺寸：（取梁和板的混凝土C25）1．主梁：h=L/12~L/8=0.658m~0.988m取h=850mm则b=h/2~h/3=425mm~283mm取b=300mm,所以截面尺寸为：850mm*300mm2.次梁：h=L/18~L/12=444.4mm~666.7mm取h=650mm则b=h/2~h/3=325mm-217mm取b=250mm,所以截面尺寸为：650mm*250mm(短跨部份取：500mm*200mm)经建模计算后，首层的次梁不满足要求，所以首层的尺寸改为：650mm*300mm3．板的厚度：h=L/40~L/35=100mm~114mm,取h=110mm第三荷载的计算：1普通板荷载的计算：恒载标准值：活载标准值：2.卫生间板荷载的计算：恒载标准值：活载标准值：3．外墙线荷载的计算：（1）首层：恒载标准值：（2）标准层：恒载标准值：4．内墙主梁线荷载的计算：（1）首层：非卫生间恒载标准值：卫生间恒载标准值：（2）标准层：非卫生间恒载标准值：卫生间恒载标准值：4．内墙次梁线荷载的计算：（1）首层：非卫生间恒载标准值：卫生间恒载标准值：（2）标准层：非卫生间恒载标准值：卫生间恒载标准值：6.屋面板荷载的计算：恒载标准值：活载标准值：7.女儿墙的线荷载：恒载标准值：活载标准值：第四，手算楼梯间：（选用板式楼梯，混凝土采用C25）1．斜板配筋计算：（1）确定板厚：h=L/30~L/25=87mm~104mm取h=100mm（2）荷载的计算：（取1m宽板计算）楼梯斜板的倾斜角度为：=tg(150/280)=28所以cos=0.8815恒荷载：踏步重1.0/0.28*0.5*0.28*0.15*25=1.875斜板重：1/0.8815*0.1*25=2.83620mm厚找平层：=0.614恒荷载标准值：g=1.875+2.836+0.614=5.325恒荷载设计值：g=1.2*5.325=6.39活荷载标准值：q=2*1=2活荷载设计值：q=1.4*2=2.8总荷载：q=2.8+5.325=8.125（3）内力计算：计算跨度l=2.6m跨中弯矩：M=*8.125*2.6=5.49(4)配筋计算：h=h-20=80mm===0.072=1-=1-=0.075A==0.075*1.0*11.9*1000*80/210=340mm受力筋选用140A=359mm分布筋选用：2002平台板的计算：（1）荷载计算：（取1m宽计算）平台板自重（取厚100mm）:0.1*1*25=2.520mm找平层：0.02*1*20=0.4恒荷载设计值：g=1.2*2.9=3.48活荷载设计值：q=1.4*2=2.8总荷载：q=2.8+3.48=6.28（2）内力计算：跨度：l=1.05m跨中弯矩：M=*6.28*1.05=0.8655（3）配筋计算：h=h-20=80mm===0.0114=1-=1-=0.01147A==52mm由于A=0.272%*1000*80=218mm>A=52mm所以按构造配筋选用200分布筋选用：2003．平台梁的计算：(取截面尺寸为200mm*300mm)(1)设计荷载计算：梯段板传来的荷载：8.125*26/2=10.563平台板传来的荷载：6.28*1.2=7.536梁自重：1.2*0.2*（0.3-0.1）*25+1.2*0.02*17（0.3-0.1）*2=1.36总荷载：q=10.563+7.536+1.36=19.46(2)内力计算：最大弯矩：M==最大剪力：V==（3）配筋计算：(按一类倒L型计算)纵向钢筋：b=b=取b=由于fbh(h-)=151.8KNm＞28.12KNm所以：===0.059=1-=1-=0.061A==364mm由于A=0.2%*275*200=110mm＜A=364mm所以符合要求选用：2条直径为12的二级钢和1条直径为14的二级钢A=380mm箍筋计算：0.7fbh=0.7*1.27*200*265=47.117KN＞V所以按构造配箍：第五，板的内力和配筋计算：1板荷载的计算：普通板加自重的荷载为:恒荷载的标准值：g=1.28+0.11*25=4.03活载标准值：卫生间加板自重后，板的荷载为：恒载标准值：活载标准...
