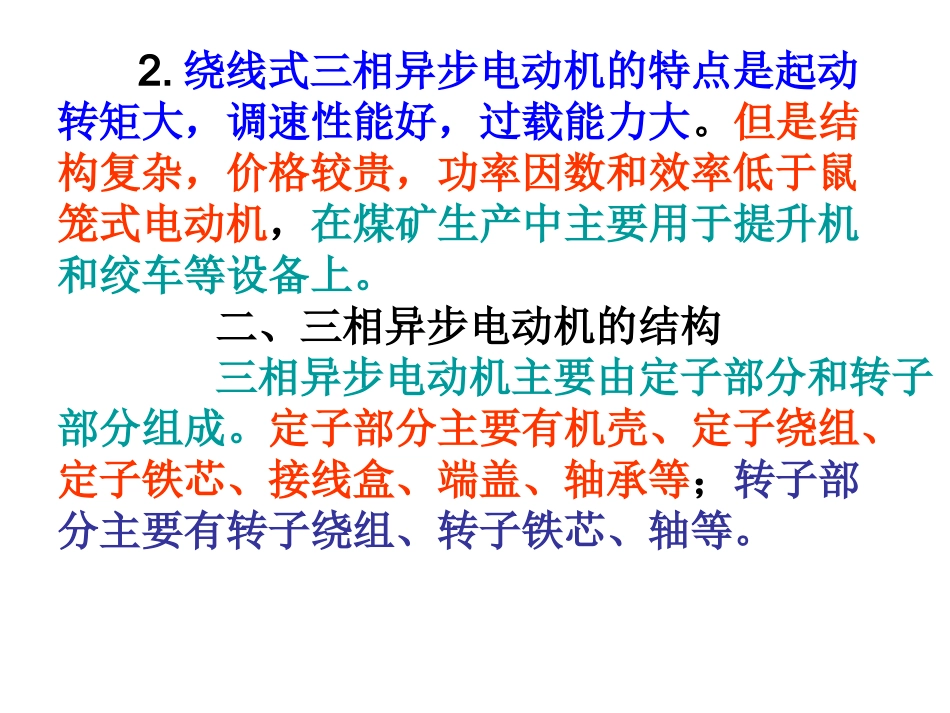

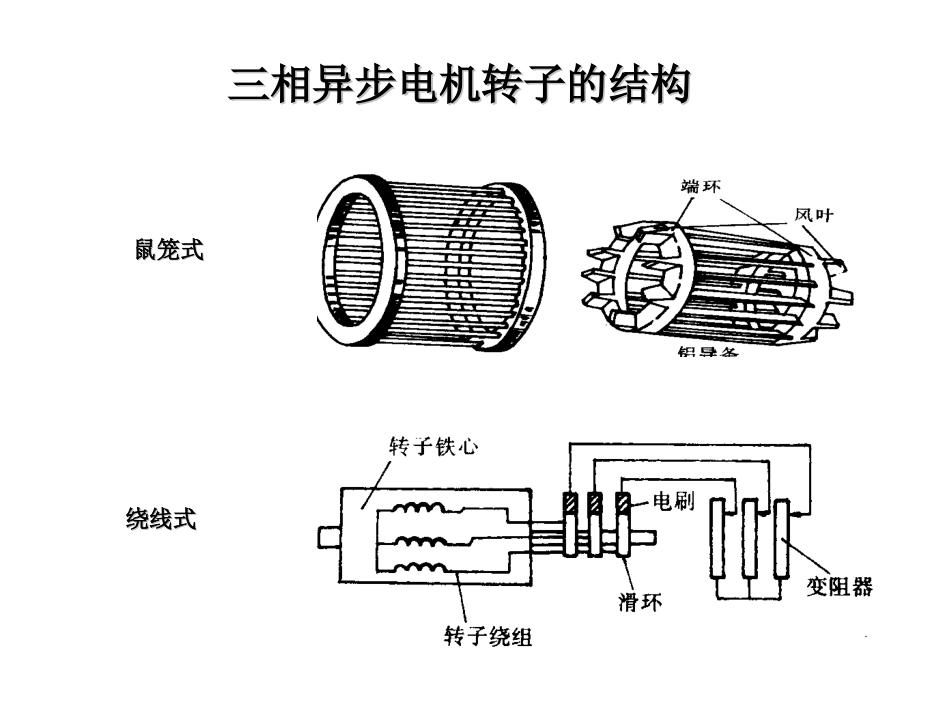

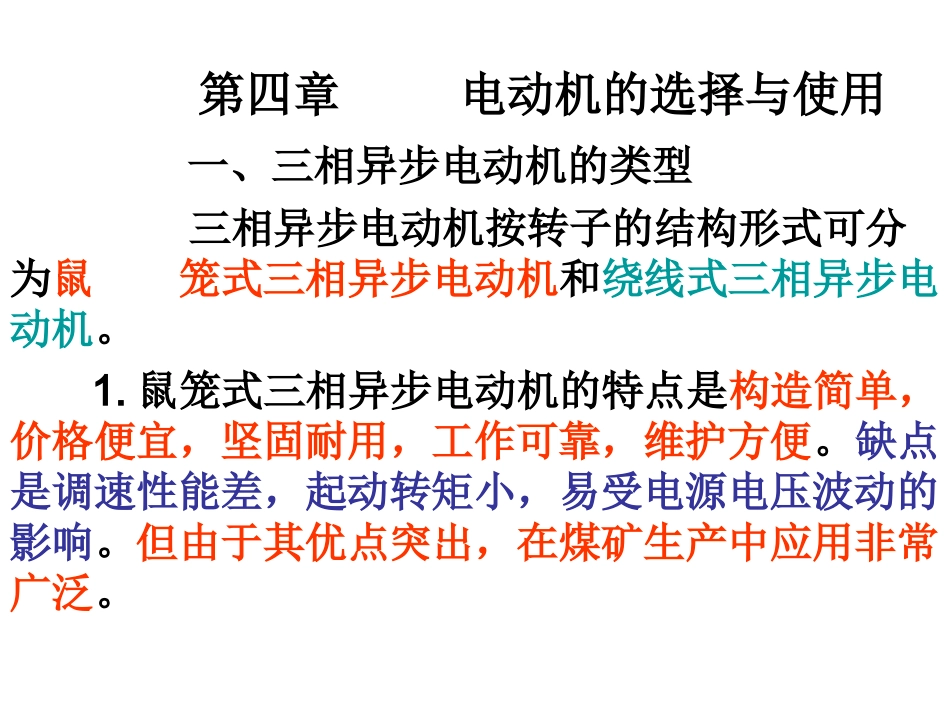

第四章电动机的选择与使用一、三相异步电动机的类型三相异步电动机按转子的结构形式可分为鼠笼式三相异步电动机和绕线式三相异步电动机。1.鼠笼式三相异步电动机的特点是构造简单，价格便宜，坚固耐用，工作可靠，维护方便。缺点是调速性能差，起动转矩小，易受电源电压波动的影响。但由于其优点突出，在煤矿生产中应用非常广泛。2.绕线式三相异步电动机的特点是起动转矩大，调速性能好，过载能力大。但是结构复杂，价格较贵，功率因数和效率低于鼠笼式电动机，在煤矿生产中主要用于提升机和绞车等设备上。二、三相异步电动机的结构三相异步电动机主要由定子部分和转子部分组成。定子部分主要有机壳、定子绕组、定子铁芯、接线盒、端盖、轴承等；转子部分主要有转子绕组、转子铁芯、轴等。三相异步电机转子的结构三相异步电机转子的结构鼠笼式鼠笼式绕线式绕线式请看动画ÈýÏàµçÁ÷²úÉúµÄÐýת´Å³¡.exe请看动画ÏàÁ¿±íʾÕýÏұ仯.exe第第88章章交流电动机交流电动机三、三相异步电动机功率的计算三相电动机是对称负载，不管是星型连接还是三角形连接，功率的计算公式是相同的，即P=U线×I线×COSΦ相式中P是功率，单位可以用KW；U线是线电压，单位是V；I线是线电流，单位是A；COSφ相是功率因数，无单位。如电压是380V时，I线==2.0P；如电压是660V时，I线==1.2P。38.03803P8.06603P四、电动机接线盒的接线下图是三相异步电动机外壳上的接线盒，盒上有6个接线柱。三相绕组的首端分别用D1、D2、D3表示，尾端分别用D4、D5、D6表示。如果要作星形连接，怎么接线？此时将三个尾端D6、D4、D5或三个首端D1、D2、D3连接起来，另外三个接线柱去接三相电源。如果要作三角形连接怎么接线？此时将首尾D1和D6、D2和D4、D3和D5分别连接起来，然后去接三相电源。D1D2D3D1D2D3D6D4D5D6D4D5星形（Y型）连接三角形(△)连接课间休息十分钟五、电动机三相绕组首尾的判断1.同一相两个端头的判断将万用表打在欧姆档上，两个表笔分别去接三相绕组6个端头的任意两个，如果万用表的指针摆动，说明这两个端头是同一相。用同样的办法可判断出另外两相的两个端头来。在同一相的两个端头上做上记号。mAK2.同一相首尾的判断首先将任意两相的两个端头连接起来，另外两个端头去接万用表的两个表笔，万用表打在直流电流的最低档上，再将第三相和干电池做通断连接。如果在第三相和干电池做通断连接时，发现万用表的指针明显摆动，则说明前两相连接的两个端头有一个是首端，另一个是尾端；如果发现万用表的指针不摆动，或者摆动不明显，说明前两相连接的两个端头都是首或都是尾。判断出首和尾后，在首上做个记号。用同样的办法可以判断出第三相的首和尾。判断出首尾后，按顺序分别接在接线盒的上、下两排接线柱上。六、三相异步电动机常见的故障1.接通电源后，电动机不起动，且无任何响声；2.接通电源后，电动机不起动，但有“嗡，嗡”的响声；3.电动机转速低；4.电动机过热或内部冒烟起火；5.电动机运行中振动过大等。七、故障原因1.接通电源后，电动机不起动，且无任何响声，故障原因是：（1）熔体熔断；（2）绕组短路；（3）电源有两相或三相断线，或者接触不良等。2.接通电源后，电动机不起动，但有“嗡，嗡”的响声，故障原因是：（1）电源有一相断路；（2）定子和转子相擦；（3）负载机械卡死；（4）轴承损坏；（5）电压过低；（6）接法错误等。3.电动机转速低，其故障原因是：（1）电源电压过低；（2）三角形接法误为星型接法；（3）绕组接线错误。4.电动机过热或内部冒烟起火，其故障原因是：（1）电动机过载运行；（2）电源电压过高或过低；（3）电动机缺相运行；（4）电动机频繁起动或正反转次数过多；（5）风扇发生故障或通风不良；（6）绕组接线错误，星型接法误接为三角形接法，或三角形接法误接为星型接法等。5.电动机运行中振动过大，其故障原因是（1）轴承磨损；（2）电动机和所拖动机械的中心未校好；（3）地脚螺栓松动；（4）定子绕组发生短路、接地、断路等故障。内容结束再见
