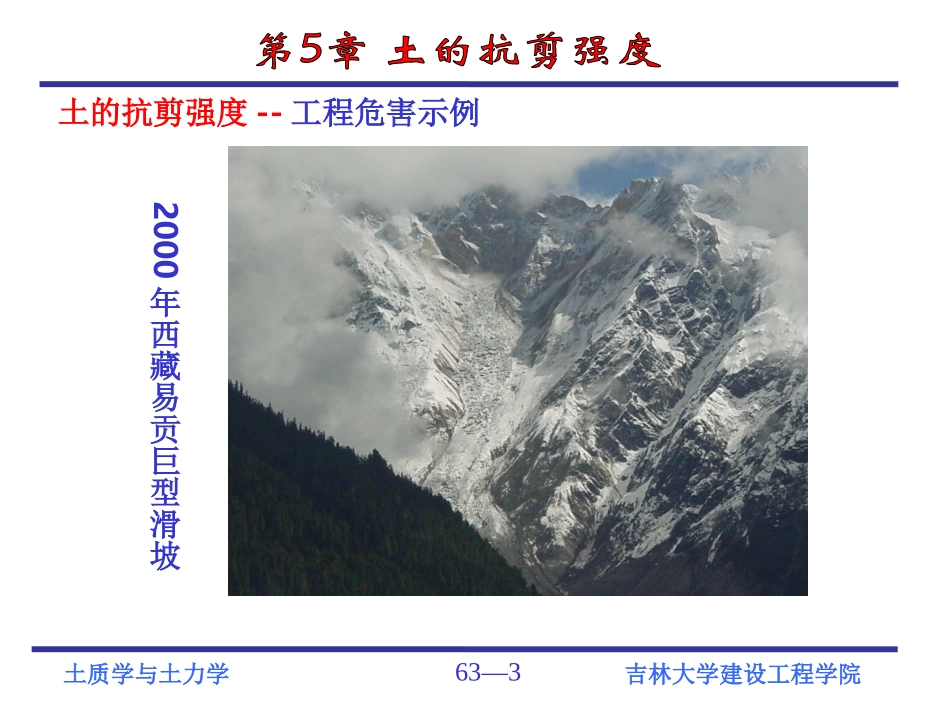

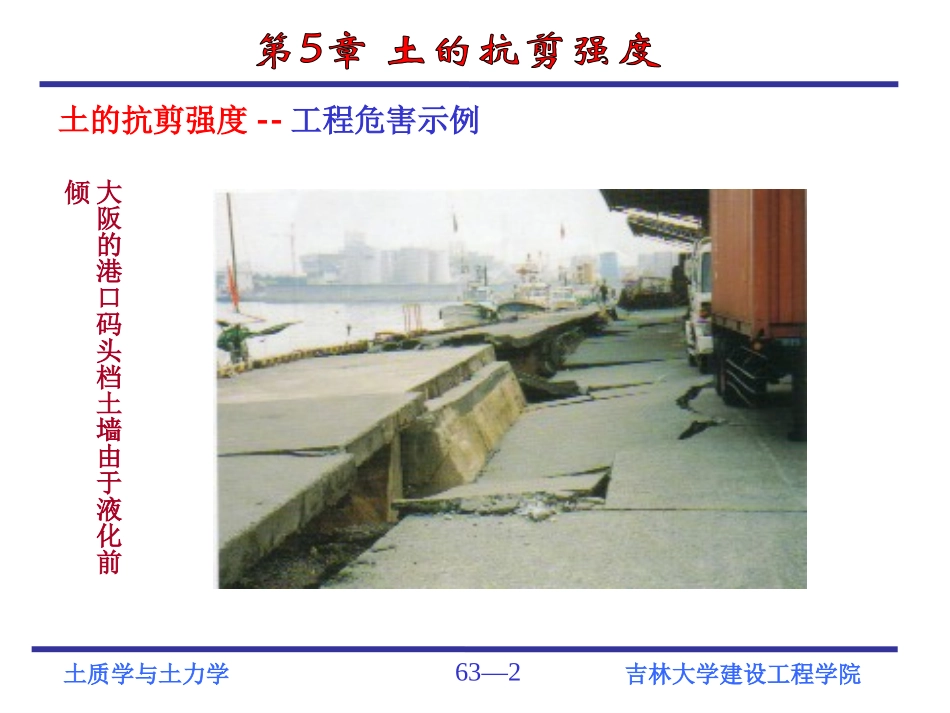

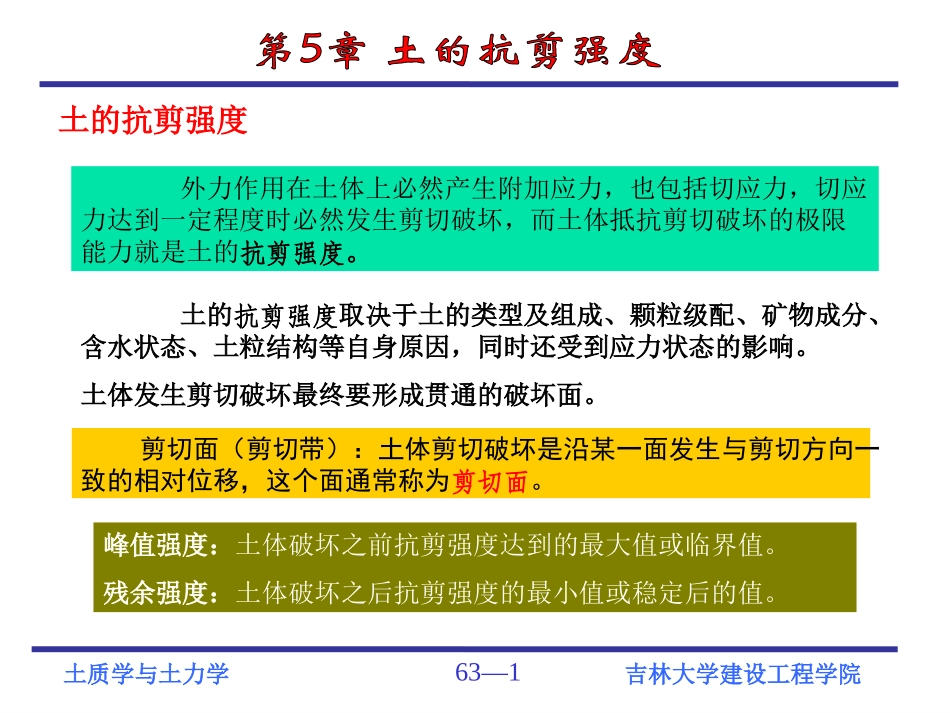

63—1土质学与土力学吉林大学建设工程学院剪切面(剪切带):土体剪切破坏是沿某一面发生与剪切方向一致的相对位移,这个面通常称为剪切面。土的抗剪强度外力作用在土体上必然产生附加应力,也包括切应力,切应力达到一定程度时必然发生剪切破坏,而土体抵抗剪切破坏的极限能力就是土的抗剪强度。土的抗剪强度取决于土的类型及组成、颗粒级配、矿物成分、含水状态、土粒结构等自身原因,同时还受到应力状态的影响。土体发生剪切破坏最终要形成贯通的破坏面。峰值强度:土体破坏之前抗剪强度达到的最大值或临界值。残余强度:土体破坏之后抗剪强度的最小值或稳定后的值。63—2土质学与土力学吉林大学建设工程学院土的抗剪强度--工程危害示例大阪的港口码头档土墙由于液化前倾63—3土质学与土力学吉林大学建设工程学院龙观嘴黄崖沟乌江土的抗剪强度--工程危害示例2000年西藏易贡巨型滑坡63—4土质学与土力学吉林大学建设工程学院日本新泻1964年地震引起大面积液化63—5土质学与土力学吉林大学建设工程学院粘土地基上的某谷仓地基破坏无粘性土一般无连结,抗剪强度主要是由颗粒间的摩擦力组成,这与粒度、密实度和含水情况有关。63—6土质学与土力学吉林大学建设工程学院土的抗剪强度的数学表达f=tan砂类土ff=c+tan粘性土cf总应力表示法tanf砂类土:cftan粘性土:可表示为总应力表示法和有效应力表示法。其中f为抗剪强度,为法向应力,c为内聚力或粘聚力,为内摩擦角63—7土质学与土力学吉林大学建设工程学院1.作用于土体的有效应力等于总应力σ和孔隙水压力u之差,即2.土体的强度及变形性质只取决于作用其上的有效应力,孔隙水压力对这些性质无影响。式中,为土的有效粘聚力和有效内摩擦角。有效应力表示法:u///tan)(cuf//,c总应力表示法有广泛的应用性,因为当排水条件好,孔隙水压力很小时,总应力几乎都作用在土体颗粒上,故总应力法在工程中有很多情况下可以近似采用。63—8土质学与土力学吉林大学建设工程学院便于应用,但u不能产生抗剪强度,不符合强度机理,应用时要符合工程条件土的抗剪强度的有效应力指标c,=c+tg=-u符合土的破坏机理,但有时孔隙水压力u无法确定土的抗剪强度的总应力指标c,=c+tg强度指标抗剪强度简单评价总应力表示法和有效应力表示法之比较63—9土质学与土力学吉林大学建设工程学院土的抗剪强度的试验方法按排水条件分UU试验--快剪(不排水剪):在剪切试验过程中土的含水量不变,因此,无论加垂直压力或水平剪力,都必须迅速进行,不让孔隙水排出。适用范围:加荷速率快,排水条件差CU试验--固结快剪(固结不排水剪):试样在垂直压力下排水固结稳定后,迅速施加水平剪力,以保持土样的含水量在剪切前后基本不变。试用范围:一般建筑物地基的稳定性,施工期间具有一定的固结作用。CD试验--慢剪(固结排水剪):土样的上下两面均为透水石,以利排水,在垂直压力作用下,待充分排水固结稳定后,再缓慢施加水平剪力,直至土样破坏。适用范围:加荷速率慢,排水条件好,施工期长,63—10土质学与土力学吉林大学建设工程学院直接剪切试验优点:仪器构造简单,操作方便缺点:(1)剪切面不一定是试样抗剪能力最弱的面;(2)剪切面上应力分布不均,且受面积愈来愈小;(3)不能控制排水条件,测不出孔隙水压力的变化。三轴剪切试验优点:(1)试验中能控制排水条件及测定孔隙水压力变化;(2)剪切面不固定;(3)应力状态明确;(4)除抗剪强度外,能测定其它指标。缺点:(1)操作复杂;(2)所需试样多;(3)主应力方向固定不变,且只反映轴对称情况,与实际情况尚不符。土的抗剪强度的试验方法按试验仪器分★环剪试验优点:(1)试验中能控制排水条件及测定孔隙水压力变化;(2)应力状态明确;(3)剪切面积大,高速、高压,更接近实际情况(4)能测出峰值强度和残余强度。缺点:(1)剪切面人为确定;(2)操作复杂;(3)所需试样多,且为扰动样。63—11土质学与土力学吉林大学建设工程学院土的抗剪强度试验—直接剪切试验试验仪器:直剪仪(...
