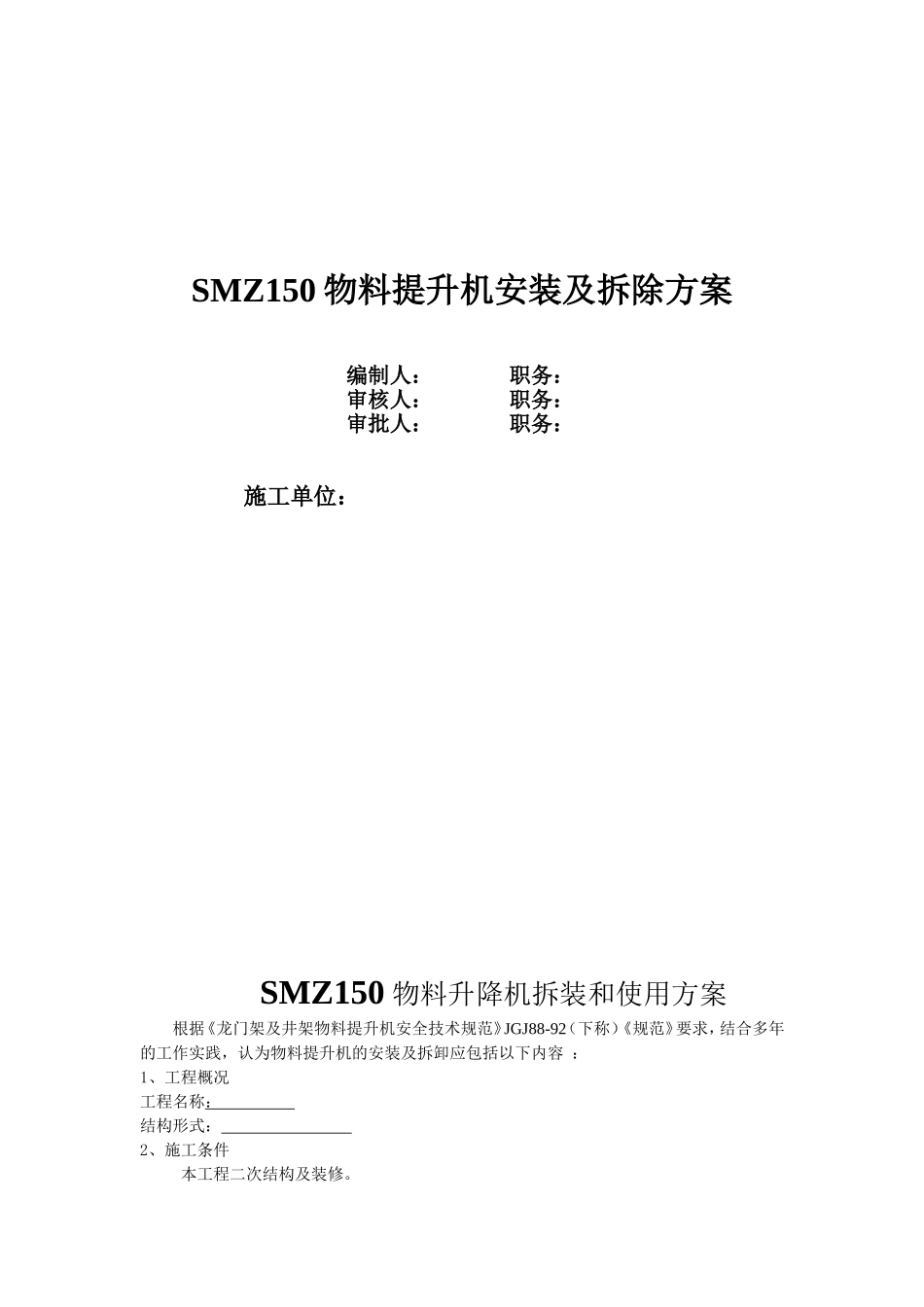

SMZ150物料提升机安装及拆除方案编制人：职务：审核人：职务：审批人：职务：施工单位：SMZ150物料升降机拆装和使用方案根据《龙门架及井架物料提升机安全技术规范》JGJ88-92（下称）《规范》要求，结合多年的工作实践，认为物料提升机的安装及拆卸应包括以下内容：1、工程概况工程名称：结构形式：2、施工条件本工程二次结构及装修。3、设备的选择3.1本工程的物料提升机选用天津市宝亮建筑机械有限公司生产的SMZ150物料提升机，有质量合格证书，并有经承德市建设委员会起重机械备案，备案号为：3.2主要部件：该施工升降机的主要部件有：底架、吊兰、联动滑轮、立柱、自升平台、手动起升机构、扒杆、卷扬机及附着装置等。3.2.1地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。3.2.2立柱：起导轨架作用。由多个标准节组成，节间由6条M16×45螺栓连接，提升高度为24M。3.2.3天梁套架：是施工升降机的架体承重梁。3.2.4吊篮：是承载物料的主要机构。由型钢组焊而成是，配有对安全防护、入料升降门及断绳安全保护器，吊篮停靠装置应采用可靠的联锁；侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用，架体内底部应设计缓冲装置。3.2.5附着装置：附着杆一端用扣件与标准节相连，另一端与建筑物相连。提升架体增高时，保证架体工作平衡。附着的设置间距不大于9m，设置层数为：2层、4层、6层。无法拉结的楼层用M20的膨胀螺栓固定在楼板上或墙体上。3.2.6自升平台：是改变门架升降高度的主要机构，平时又起提升横梁作用。3.2.7卷扬机：是提升物料的动力机构，采用JK2吨式卷扬机，属单独配套机构。4、基础提升机的基坐必须支承在按安全可靠（或按设计要求）的基础之上，承载力能达到要求。地梁安装时使用M20膨胀螺栓固定，螺栓中心距允许偏差2mm;地脚螺丝及预埋件要求应根据产品说明书或设计计算。基础应有排水措施，距基础边缘5M范围内，开挖沟槽或有较大震动施工时，必须有保证架体稳定的措施。4.1低架（安装高度在30米及以下）：地耐力不应少于80Kpa，浇注C20混凝土，厚度300mm，基础表面应平整，水平度差不大于10mm；4.2高架（安装高度在30米及以上）；基础应有计算书，其埋深与做法应符合设计和井字架出厂使用规定。5、施工升降机技术要求5.1架体5.1.1厂家提供的定型提升机产品必须经市技术监督局检验后，核发准用证后方可使用。5.1.2提升机应设置连墙件与建筑物的柱子或与预埋在顶板上的钢筋环连接，连墙件每层必须设置一组，连墙件为ф48×3.5的钢管，连墙件与架体及建筑结构之间均采用刚性连接，并形成稳定结构，连墙件严禁与脚手架连接。5.1.3架体搭设时，采用螺栓连接的构件，不得采用M12以下的螺栓，每一杆件的节点及接头的一边螺栓数量不少于2个，不得漏装或以铅丝代替。5.2安全防护装置5.2.1吊蓝必须设置定型化的装置。停靠装置必须可靠灵活。5.2.2超高限位装置：架体的自由高度不超过6米，在距天梁底部不小于3米处，设置超高限位装置。超高限位装置必须录敏可靠。5.3吊篮防护5.3.1吊篮两侧应设置固定栏板，其高度为1200mm5.3.2吊篮进出料口设置定型化，工具化的安全门，进出料时开放，垂直运输时关闭，安全门应开启灵活，关闭严密。5.3.3吊篮提升严禁使用单根钢丝绳。5.4楼层卸料平台防护卸料平台的宽度不小于800mm，用木脚手板横铺，必须铺严铺稳，严禁使用钢模板作平台板。卸料平台两侧用ф48×3.5的钢管设1200mm高的防护栏杆，栏杆水平管间距600mm，栏杆外侧挂密目式安全网，卸料平台内侧设1200mm的防护门，防护门用φ12的钢筋制作，并涂刷红白相间的油漆。卸料平台口必须悬挂安全警示标志，严禁探头，超载，乘人。5.5进料口的防护提升机进料口设置防护棚，防护棚用φ48×3.5的钢管搭设，宽度大于提升机的外部尺寸，长度为5米，防护棚的顶部满铺厚度不小于50mm厚的木脚手板，铺满铺严。在进料口加设定型防护门，防护门在吊篮提升时，将进料口封闭，以防止进人，防护门在底层吊篮进料时开启。5.6传动系统5.6.1卷扬机卷扬机必须是合格产品，其机械性能应良好，制动器灵敏，可靠；...
