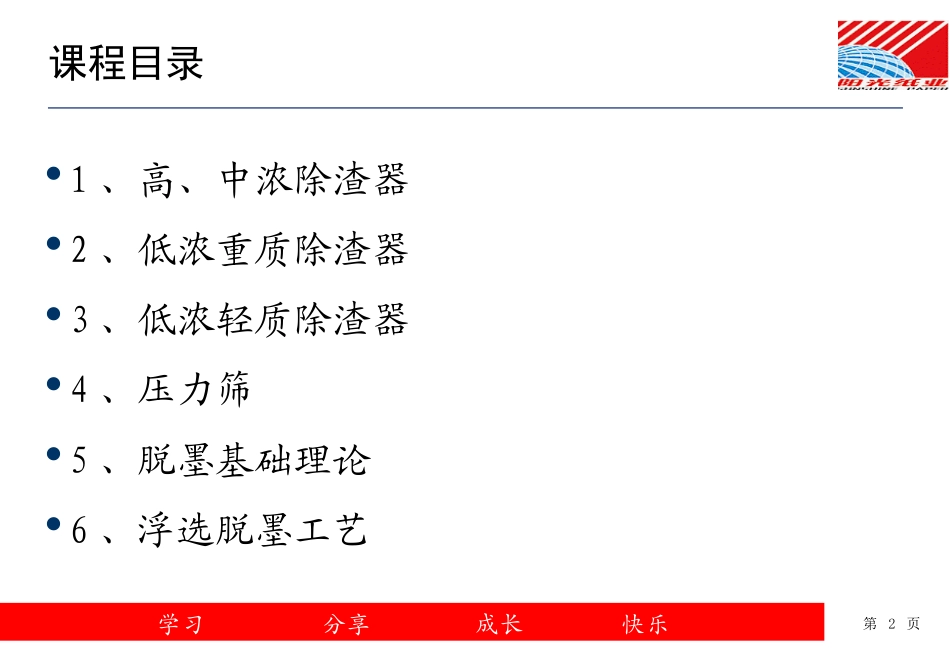

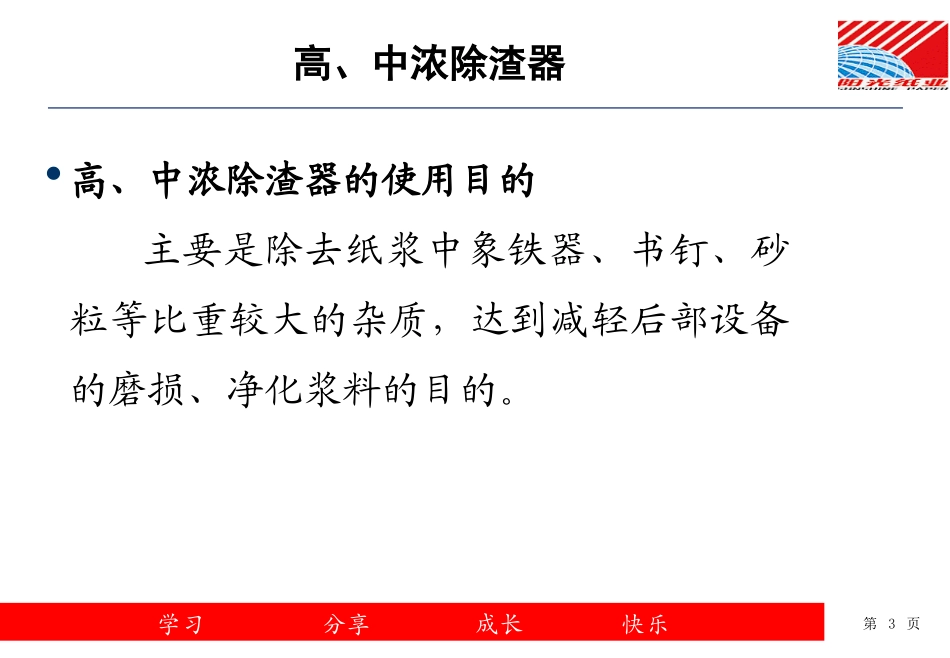

筛选除砂及脱墨工艺开发讲师:刘命洲第2页学习分享成长快乐课程目录1、高、中浓除渣器2、低浓重质除渣器3、低浓轻质除渣器4、压力筛5、脱墨基础理论6、浮选脱墨工艺第3页学习分享成长快乐高、中浓除渣器高、中浓除渣器的使用目的主要是除去纸浆中象铁器、书钉、砂粒等比重较大的杂质,达到减轻后部设备的磨损、净化浆料的目的。第4页学习分享成长快乐工作原理粗大和重质杂质的分离是通过悬浮液的旋转来实现的,原理如下:离心力重质杂质被甩向外围受重力作用重质杂质落了下来底部有冲洗水清洁装置和杂质收集器。冲洗水对悬浮液的反冲作用冲洗水经过杂质收集器将杂质冲洗分离下来第5页学习分享成长快乐与管壁相切的进浆管无湍流良好的杂质分离效果良浆从圆周流向中心重质杂质被甩向外壁第6页学习分享成长快乐高、中浓除渣器的结构1=供浆2=良浆3=渣浆4=稀释水5=排气第7页学习分享成长快乐高浓除渣器放在去除浆料中重质杂质例如沙石,铁钉和玻璃的位置,一般位置有(举例)•碎浆机后右方•粗浆筛和尾浆筛的前边•渣浆磨的前边•良浆筛和尾浆筛的前边第8页学习分享成长快乐为了最大程度的去除浆渣和最小程度的减少纤维损失,稳定的浆流量对高浓除渣器的控制非常重要,喂料浓度必须稳定.喂料流量必须稳定.喂料压力必须稳定.高浓除渣器后边不能有真空.第9页学习分享成长快乐低浓重质除渣器---正向除渣器低浓重质除砂器的使用目的低浓重质除渣器(正向式锥形除渣器)用以除去相对密度大于1的重杂质,是目前使用最多的净化装置。第10页学习分享成长快乐工作原理当稀释浆料(C=0.5~0.9%)以一定压力沿切线方向进入器内,纸料在压力推动下,在器内作旋转运动而产生离心力,由于杂质的相对密度比纤维大,其离心力也大,被甩至器壁并在重力作用下,沿器壁下沉至排渣口排出。同时在锥形除渣器的轴心出,由于浆料的涡旋离心力作用形成“低压区”,低压区的中心为负压带,洁净浆料的相对密度小,边沿中心旋转向上从顶部出浆口排出。尽管浆料自上而下涡旋旋转速度逐渐减小,但锥体半径自上而下逐渐变小,浆料仍有足够的离心力分离杂质,保持较好的除渣效率。第11页学习分享成长快乐结构参数(1)内室直径:直径越小,效率越高,但若<75mm,易堵,动力消耗增加。(2)内室长度:保证进浆在进入分离区前有足够的停留时间以形成稳定的涡流。(3)锥角:减少锥角增加了除渣器长度和纸浆在器内的停留时间,提高除渣器的净化效率。(4)涡旋定向管长度:应足够长以避免进浆向良浆短路,过长又增加了压力降。(5)进浆口:应保证在尽量减少湍动和压力降损失的前提下回转速度达到最大值,通常为矩形使整个浆流贴除渣器壁进入。(6)良浆出口径:过大会降低净化效率,过小会产生大量的再循环,影响生产能力。(7)粗渣出口径:过小会使粗渣被良浆浆流带走,而使出口堵塞过大会使纤维流失增加。第12页学习分享成长快乐良浆进浆渣浆第13页学习分享成长快乐工作参数(1)进浆浓度:一般不超过0.7%,过大,净化效率明显下降。(2)进出浆压力差:有一最佳值以达到最大化效率(3)纸浆游离度:高游离度的浆如OCC脱水较易,沿器壁浓缩程度高,因而排渣量高,可适当减少良浆和粗渣的压力差。(4)排渣率:过小会降低净化效率;过大会增加纤维损失,须增加除渣段数;无排渣就无净化效果。第14页学习分享成长快乐低浓轻质除渣器---逆向除渣器低浓轻质除渣器(逆向除渣器)的作用主要是:除去比纤维轻的杂质(如苯乙烯、聚乙烯碎片、蜡、模压塑料等)第15页学习分享成长快乐工作原理进浆浆渣良浆良浆从锥形的底部排出,轻杂质(塑料片、蜡等)从上部排出。第16页学习分享成长快乐在逆向除渣器中,粗渣排出量约为进浆量的20%-50%,故粗渣中必须带走部分好纤维,如果某个时候的操作条件发生变化(浆料浓度升高,压力下降等),则粗渣排出口夹带的好纤维将超过20%,甚至可高达50%。因此,逆向除渣器应采取多段串联以减少纤维流失。第17页学习分享成长快乐压力筛压力筛的主要特征是密闭条件下压力切向进浆,良浆在压力差作用下通过筛板,粗渣留在...
