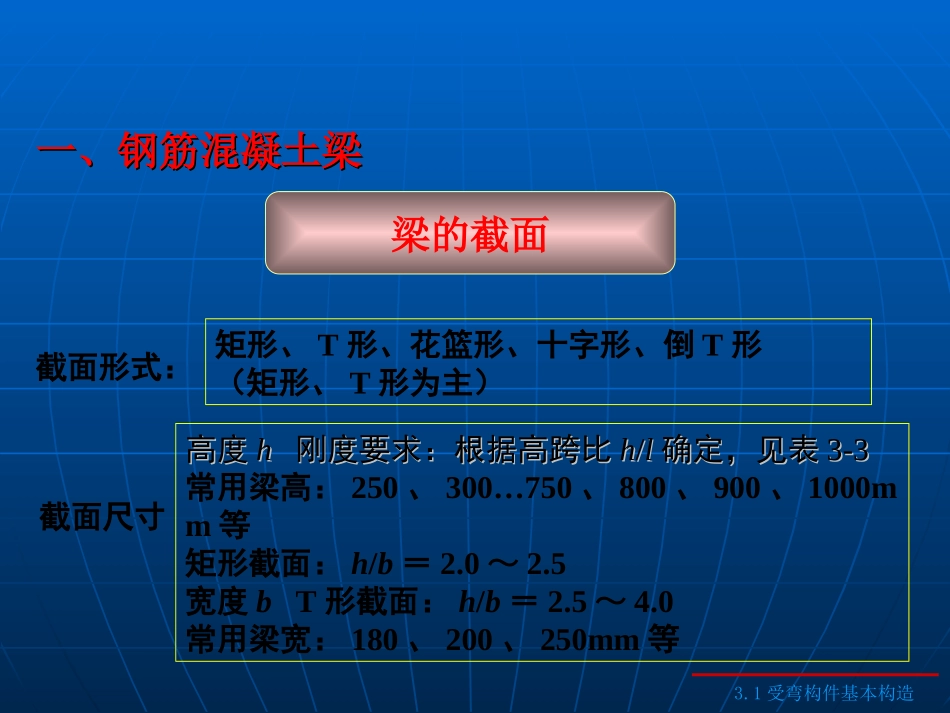

第三章混凝土结构第三章混凝土结构基本构件基本构件3.13.1钢筋混凝土受弯构件钢筋混凝土受弯构件3.1概述受弯构件截面上同时作用有弯矩和剪力的构件ＭＶ破坏类型正截面破坏:由弯矩引起斜截面破坏:主要由剪力引起截面类型单筋截面仅在受拉区配置纵向受力钢筋的截面双筋截面同时在受压区配置纵向受力钢筋的截面设计内容构造措施构件各连接部位均应满足正常使用极限状态变形验算：fmax≤flim裂缝宽度验算：ｗmaxωlim承载能力极限状态正截面受弯承载能力：计算纵筋斜截面受剪承载能力：计算箍筋3.1受弯构件基本构造一、钢筋混凝土梁一、钢筋混凝土梁矩形、T形、花篮形、十字形、倒T形（矩形、T形为主）梁的截面高度高度hh刚度要求：根据高跨比刚度要求：根据高跨比hh//ll确定，见表确定，见表3-33-3常用梁高：250、300…750、800、900、1000mm等矩形截面：h/b＝2.0～2.5宽度bT形截面：h/b＝2.5～4.0常用梁宽：180、200、250mm等截面尺寸截面形式：3.2受弯构件基本构造要求一、钢筋混凝土梁一、钢筋混凝土梁梁的配筋3.2受弯构件基本构造要求⑴纵向受力钢筋◆◆净距：上部筋：≥30mm，且≥1.5d下部筋：≥25mm，且≥d垂直净距（层距）：≥25mm且≥d◆◆作用：承受由M产生的拉（压）应力◆◆布置：位于梁受拉（压）区，数量计算定◆◆种类：HRB400级、HRB335级◆◆直径：12～25mm，一般≯28mm3.2受弯构件基本构造要求⑵架力钢筋◆◆作用：①固定箍筋的正确位置，与梁底纵筋形成钢筋骨架；②承受混凝土收缩及温度变化产生的拉力◆◆直径：l0＜4m：≮8mml0＝4～6m：≮10mm≮�2根l0＞6m：≮12mm◆◆设置：≮2根，位于梁的角部3.2受弯构件基本构造要求◆◆作用：①承受由M和V引起的主拉应力；②固定纵筋位置形成骨架。◆形式：开口式、封闭式，单肢、双肢、四肢（多用封闭双肢箍）◆◆直径：h＜800mm≮�时6mmh＞800mm时≮8mm◆◆数量：由计算确定◆◆间距：s≤smax，smax见表3-5⑶箍筋◆◆作用：跨中平直部分承受由作用：跨中平直部分承受由MM产生产生的拉应力，的拉应力，弯起段承受主拉应力，弯起段承受主拉应力，弯起段平直部分可承受压力。弯起段平直部分可承受压力。◆◆数量位置：由计算确定数量位置：由计算确定◆◆弯起角度：弯起角度：hh≤800mm≤800mm时时αα＝＝45°45°hh＞＞800mm800mm时时αα＝＝60°60°◆◆间距：第一排弯筋上弯点距支座边缘间距：第一排弯筋上弯点距支座边缘≮≮50mm50mm相邻弯筋上弯点距离≤相邻弯筋上弯点距离≤ssmaxmax3.2受弯构件基本构造要求⑷弯起钢筋◆◆作用：①承受混凝土收缩及温度变化的拉力，作用：①承受混凝土收缩及温度变化的拉力，②②增强钢筋骨架刚度。增强钢筋骨架刚度。◆◆设置：设置：hhww≥450mm≥450mm时时◆◆要求：间距≯要求：间距≯200mm200mm，每侧面积≮，每侧面积≮0.1%0.1%bhbhww◆◆拉筋：直径同箍筋拉筋：直径同箍筋3.2受弯构件基本构造要求⑸梁侧构造钢筋（腰筋）腹板高度hw：矩形截面取有效高度h0T形和I形截面取梁高减去上、下翼缘后的腹板净高。板的配筋位置：沿板跨度方向（数量按计算配置）位置：沿板跨度方向（数量按计算配置）直径：直径：66～～12mm12mm（现浇板≮（现浇板≮8mm8mm））间距：间距：70mm70mm～～200mm200mm((当当hh＞＞150mm150mm时：时：s≯�250mms≯�250mm，且，且≯≯1.51.5hh))作用：承受作用：承受MM产生的拉力产生的拉力种类：种类：HRB400HRB400、、HRB335HRB335或或HPB235HPB235级级⑴⑴受力钢筋受力钢筋3.1受弯构件基本构造设设置置二、钢筋混凝土板二、钢筋混凝土板板的配筋⑵⑵分布钢筋分布钢筋①①均匀地传力给受力钢筋均匀地传力给受力钢筋②②固定受力钢筋位置固定受力钢筋位置③③抵抗混凝土收缩、温度拉应力抵抗混凝土收缩、温度拉应力作作用用位置：与受力钢筋垂直位置：与受力钢筋垂直,,纵筋内侧（数量按构造配纵筋内侧（数量按构造配置）置）面积：≮15%As，且≮0.15%bh直径：直径：≮6mm6mm间距：间距：≯250mm（有较大集中荷载时，≯200mm）配配置置3.1受弯构件基本构造绑扎板钢筋3.2受弯构件基本构造要求板的配筋下部网片筋受弯构件正截...
