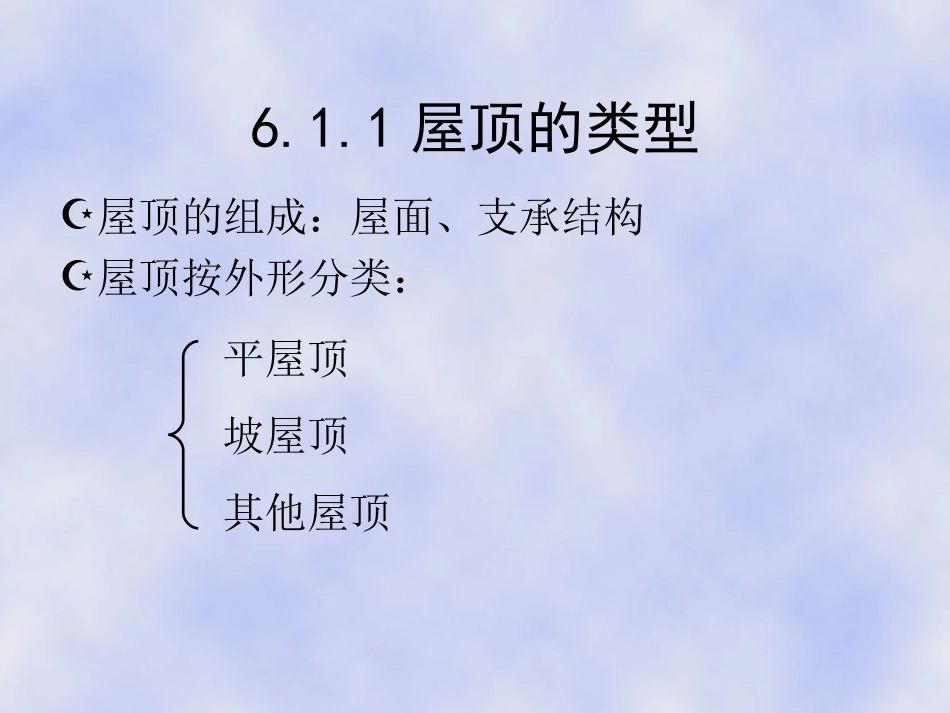

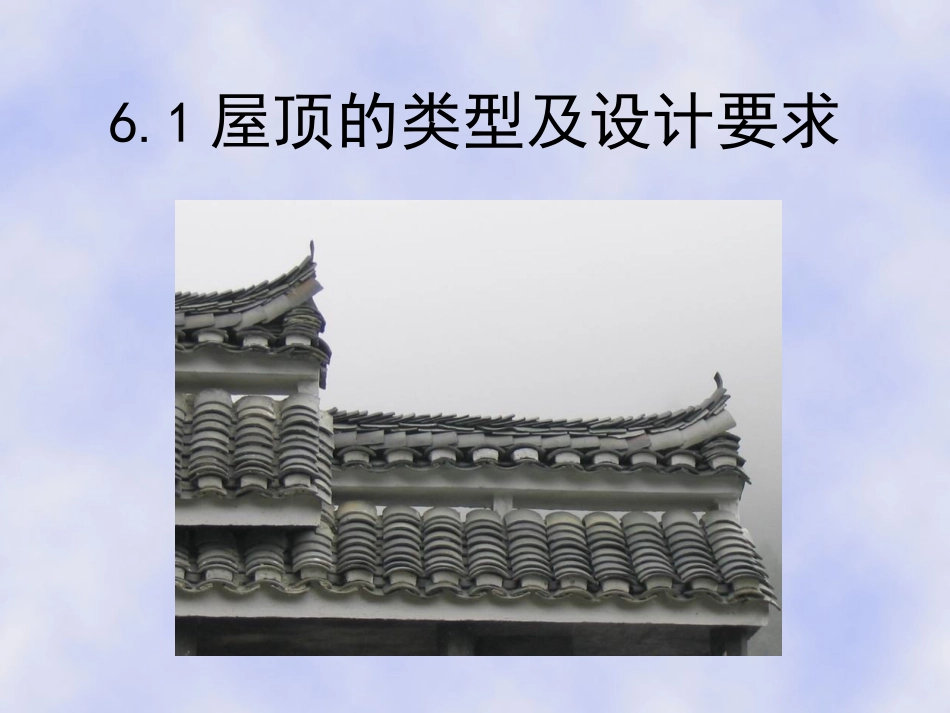

6.屋顶☻屋顶的类型及设计要求☻屋顶排水设计☻平屋顶构造☻坡屋顶构造☻其他屋面构造6.1屋顶的类型及设计要求6.1.1屋顶的类型屋顶的组成：屋面、支承结构屋顶按外形分类：平屋顶坡屋顶其他屋顶（一）平屋顶平屋顶——排水坡度＜5%的屋顶，常用坡度2%~3%挑檐女儿墙挑檐女儿墙盝顶（二）坡屋顶坡屋顶——屋面坡度较陡，＞10%常见形式：单坡顶、硬山两坡顶、悬山两坡顶、四坡顶、卷棚顶、庑殿顶、歇山顶、圆攒尖顶中国传统屋顶共分九级，其中以重檐庑殿顶、重檐歇山顶为级别最高，其次为单檐庑殿、单檐歇山顶，再次是悬山顶，硬山顶，攒尖顶，卷棚顶，半坡顶。（1）庑殿顶四面斜坡，有一条正脊和四条斜脊，屋面稍有弧度，宋时称四阿顶。（1）庑殿顶以重檐庑殿顶级别最高，如北京的太和殿。（1）庑殿顶孔庙大成殿（2）歇山顶是庑殿顶和硬山顶的结合，即四面斜坡的屋面上部转折成垂直的三角形墙面。有一条正脊、四条垂脊，四条依脊组成，所以又称九脊顶。（2）歇山顶歇山重檐天安门（3）悬山顶屋面双坡，两侧伸出山墙之外。屋面上有一条正脊和四条垂脊，又称挑山顶。（4）硬山顶屋面双坡，两侧山墙同屋面齐平，或略高于屋面。（5）攒尖顶平面为圆形或多边形，上为锥形的屋顶，没有正脊，有若干屋脊交于上端。一般亭、阁、塔常用此式屋顶。（5）攒尖顶皇穹宇中和殿（6）卷棚顶屋面双坡，没有明显的正脊，即前后坡相接处不用脊而砌成弧形曲面（6）卷棚顶（三）其他形式屋顶随着科学技术的发展，计算机的普及，使复杂结构的计算有了实现的可能，因而出现了许多新型的屋顶结构形式常见形式：拱结构、薄壳结构、悬索结构、网架结构等这些结构形式多用于较大跨度的公共建筑马鞍形屋面球面组合的屋面圆锥面组成的屋面6.1.2屋顶的作用和要求良好的围护作用足够的强度、刚度和稳定性屋顶形式和细部设计良好的围护作用能够抵御自然界的风霜雨雪对建筑物的不利影响，保温隔热防止雨水渗透是屋顶的基本要求，是屋顶设计的核心我国现行《屋面工程技术规程》将屋面防水划分为四个等级（P152，表6-1）6.2屋顶排水设计目的：将屋面上的积水迅速排走内容：选择屋顶排水坡度确定排水方式进行屋顶排水组织设计6.2.1屋顶坡度选择屋顶排水坡度的表示方法影响屋顶坡度的因素屋顶坡度的形成方法（一）屋顶排水坡度的表示方法角度法斜率法百分比法将斜率法中的比换算成百分比值表示如：θ=26°如：1：3如：i=1%（二）影响屋顶坡度的因素屋面防水材料降雨量大小（三）屋顶坡度的形成方法材料找坡结构找坡材料找坡屋顶坡度由垫坡材料形成，常用于坡向长度较小的屋面应选用轻质材料找坡层厚度最薄处≥20mm平屋顶材料找坡坡度宜为2%结构找坡屋顶结构自身带有排水坡度平屋顶结构找坡坡度宜为3%6.2.2屋顶排水方式排水方式排水方式选择有组织排水方案排水方式无组织排水——屋面雨水直接从檐口地落至地面的排水方式，又称自由落水优：构造简单缺：外墙脚常被雨水飞溅浸蚀，雨水可能影响人行道交通有组织排水——经天沟、雨水管等排水装置将雨水引导至地面或地下管沟的一种排水方式有组织排水方案外排水方案挑檐沟外排水女儿墙外排水女儿墙挑檐沟外排水长天沟外排水暗管外排水内排水方案中间天沟内排水高低跨内排水内落外排水（1）挑檐沟外排水屋面雨水汇集到悬挑在墙外的檐沟内，从雨水管排下（2）高低跨挑檐沟外排水建筑物出现高低跨时，可将高跨雨水排至低跨屋面，从低跨挑檐沟内引入雨水管（3）女儿墙外排水将外墙升高形成女儿墙，雨水穿过女儿墙留至室外雨水管（4）女儿墙挑檐沟外排水在檐口处既有女儿墙又有挑檐沟，常用于蓄水屋面中（5）长天沟外排水多跨建筑中，沿纵向天沟向房屋两端排水，多用于单层厂房（6）暗管外排水为了不损坏建筑立面形象，雨水管常用暗装方法，隐藏在假柱或空心墙中（7）中间天沟内排水在房间中间设一纵向天沟形成内排水，雨水管可用在走廊内（8）高低跨内排水（9）内落外排水6.2.3屋顶排水组织设计主要目的是将屋面划分为若干排水区，分别将雨水引入排水管步骤如下：确...
